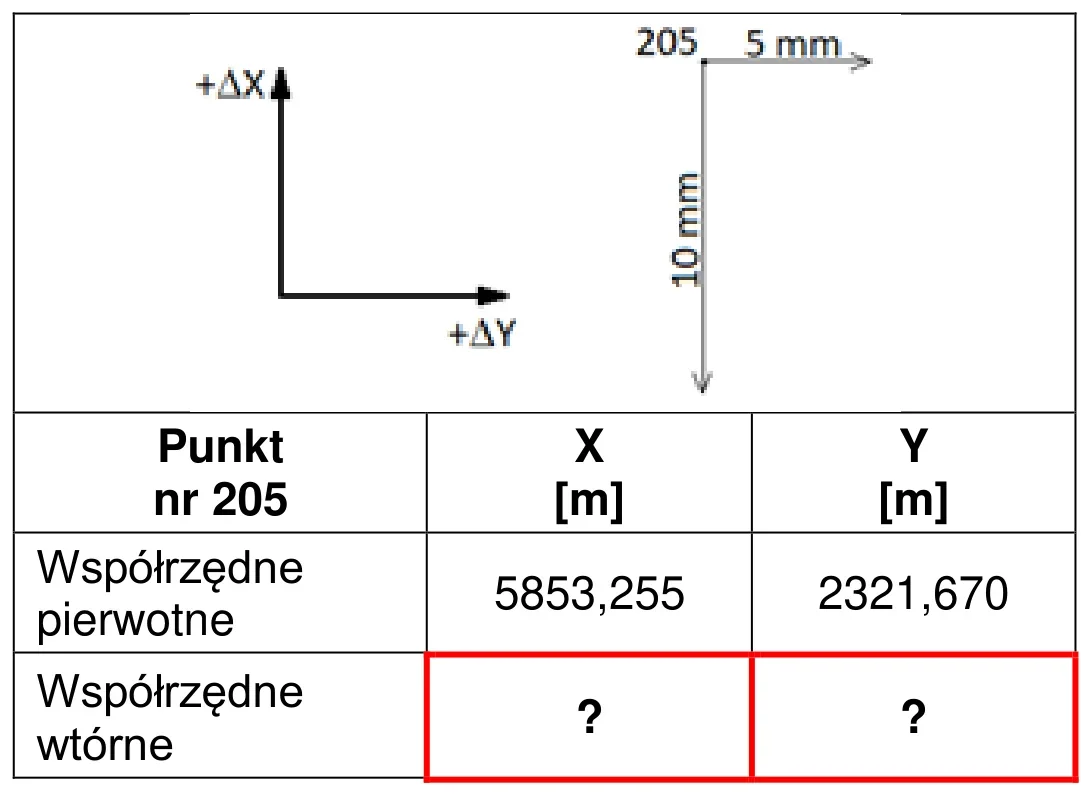

Na rysunku przedstawiono fragment dokumentacji dotyczącej przemieszczeń poziomych punktu kontrolowanego nr 205. Które wartości należy zapisać w tabeli wyników, aby odpowiadały wykresowi składowych przemieszczeń?
A. XW = 5853,245; YW = 2321,665
B. XW = 5853,265; YW = 2321,675
C. XW = 5853,245; YW = 2321,675
D. XW = 5853,265; YW = 2321,665
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz B.35-SG-22.06).
Odpowiedź "XW = 5853,245; YW = 2321,675" jest prawidłowa, ponieważ dokładnie odpowiada na przedstawione w rysunku przemieszczenia poziome punktu kontrolowanego nr 205. Analizując dane z wykresu, zauważamy, że wartości te są najbliższe obliczeniom, które uwzględniają zarówno pomiar, jak i ewentualne błędy pomiarowe, co jest kluczowe w praktyce geodezyjnej. Wartości te odzwierciedlają rzeczywiste przemieszczenia, które mogą mieć istotne znaczenie w kontekście monitorowania deformacji budynków lub konstrukcji inżynierskich. W geodezji ważne jest, aby regularnie przeprowadzać kalibracje sprzętu pomiarowego oraz stosować odpowiednie metody analizy danych, takie jak porównywanie wyników z różnych okresów czasu. Dobre praktyki obejmują również dokumentację wszystkich pomiarów oraz błędów, co pozwala na dokładniejsze analizy i prognozy w przyszłości. W związku z tym, wybierając tę odpowiedź, stosujemy się do standardów branżowych, które nakładają na nas obowiązek precyzyjnego i świadomego podejścia do pomiarów.
Wybór innych wartości przemieszczeń może wynikać z niedokładnej analizy danych oraz błędnych założeń dotyczących zaokrągleń i pomiarów. Osoby, które wybrały inny zestaw wartości, mogły nie uwzględnić, że w geodezji każdy pomiar wiąże się z marginesem błędu, który jest nieodłącznym elementem procesu. Często zdarza się, że pomiary są zaokrąglane do określonej liczby miejsc po przecinku, co może prowadzić do nieścisłości w końcowych wynikach. Niezrozumienie tego aspektu może prowadzić do błędnych wniosków, w szczególności gdy ktoś bazuje na wzrokowej analizie wykresu bez uwzględnienia rzeczywistych wartości pomiarowych. Dodatkowo, wybór niepoprawnych odpowiedzi może wynikać z braku znajomości metod interpolacji danych, co jest kluczowe w analizach geodezyjnych. Bezpodstawne są również założenia dotyczące równości składowych przemieszczeń, ponieważ każda z nich powinna być analizowana z osobna, a ich wzajemne powiązania powinny być objęte odpowiednimi normami i standardami. W geodezji kluczowe jest stosowanie metodyki, która uwzględnia zarówno czynniki ludzkie, jak i techniczne, aby osiągnąć jak największą precyzję i rzetelność pomiarów. Dlatego ważne jest, aby każdy, kto pracuje z danymi geodezyjnymi, miał świadomość tych pułapek i błędów analitycznych, które mogą prowadzić do błędnych konkluzji.
