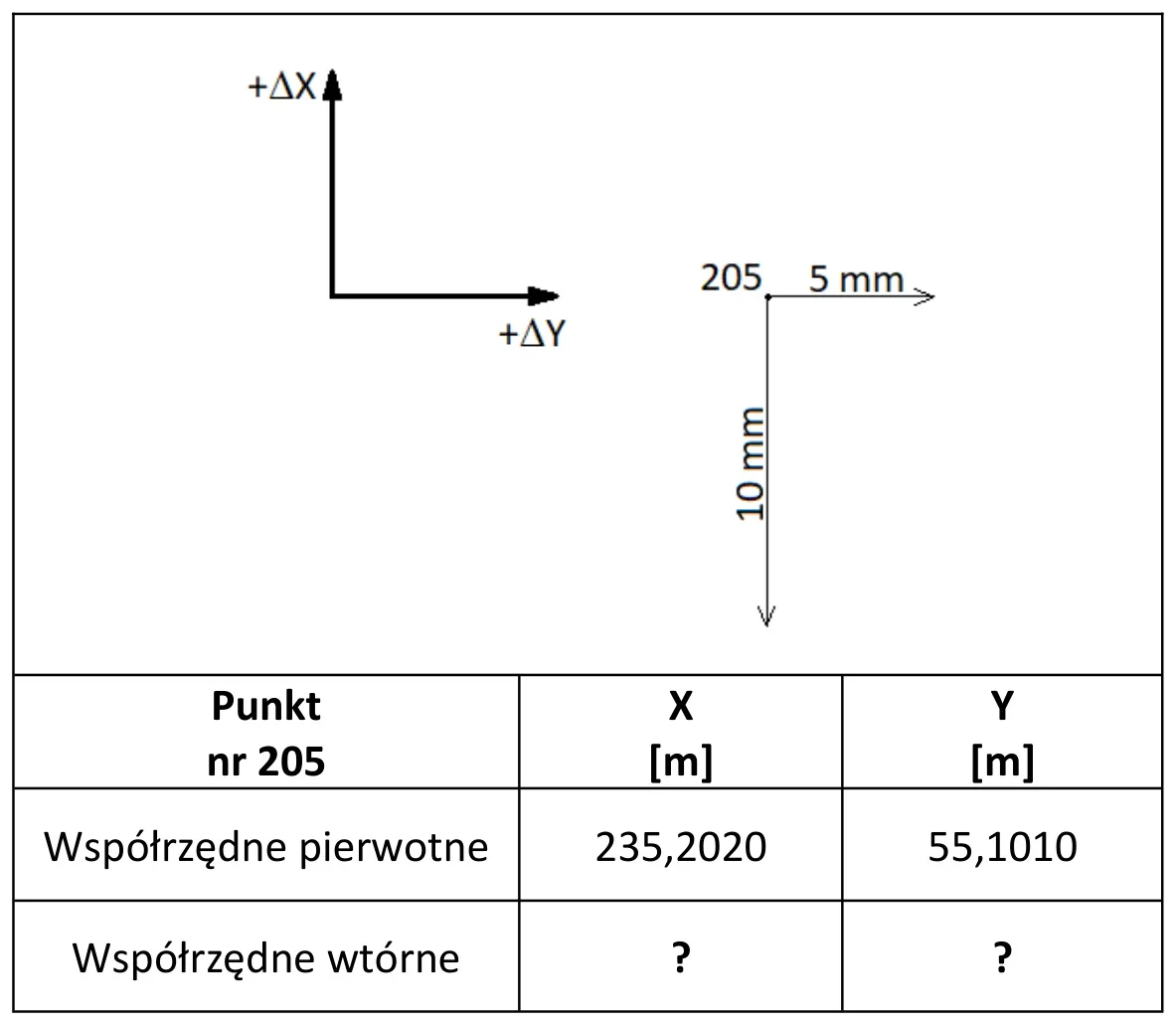

Na rysunku przedstawiono fragment dokumentacji dotyczącej przemieszczeń poziomych punktu kontrolowanego nr 205. Które wartości należy zapisać w tabeli wyników, aby odpowiadały wykresowi składowych przemieszczeń?
A. XW = 235,2120; YW = 55,1060
B. XW = 235,1920; YW = 55,1060
C. XW = 235,2120; YW = 55,0960
D. XW = 235,1920; YW = 55,0960
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.35-X-19.06).
Odpowiedź jest prawidłowa, ponieważ przy obliczaniu współrzędnych wtórnych punktu kontrolowanego nr 205, zastosowano właściwą procedurę, polegającą na odjęciu wartości przemieszczenia ΔX od współrzędnej X oraz dodaniu wartości przemieszczenia ΔY do współrzędnej Y. Przykładowo, jeśli pierwotne współrzędne punktu wynosiły X = 235,1920 m oraz Y = 55,0960 m, a przemieszczenia wynosiły ΔX = 0,0000 m oraz ΔY = 0,0100 m, to obliczenia prowadzą do XW = 235,1920 m oraz YW = 55,1060 m. Taki sposób obliczeń jest standardową praktyką w geodezji i pomiarach przemieszczeń, zapewniającą precyzyjne określenie pozycji punktów w terenie. W przypadku analizy danych przemieszczeń, zrozumienie zastosowanej metodyki pozwala nie tylko na prawidłowe wypełnianie tabel wyników, ale też na poprawną interpretację tych danych w kontekście monitorowania ruchów geodezyjnych. Wiedza ta jest niezbędna w projektach budowlanych, inżynieryjnych i ochrony środowiska.
Wybór niepoprawnej odpowiedzi często wynika z nieprawidłowego zrozumienia metodyki obliczeń przemieszczeń. W przypadku błędnych odpowiedzi, takich jak podanie wartości XW = 235,2120; YW = 55,0960, możemy zauważyć, że wartość XW została podana zbyt wysoko, co sugeruje pomylenie kierunku przemieszczenia lub niepoprawne odczytanie wartości z wykresu. Podobnie, jeśli ktoś wybiera odpowiedź, w której YW jest zaniżone, jak w przypadku YW = 55,0960, może to wskazywać na brak uwzględnienia dodatniego przemieszczenia ΔY. W kontekście pomiarów geodezyjnych, niezbędne jest zrozumienie, że zarówno wartości przemieszczeń, jak i pierwotne współrzędne muszą być poprawnie interpretowane, aby osiągnąć rezultaty zgodne z rzeczywistością. Powszechnym błędem jest również nieuwzględnienie wpływu przemieszczeń na obliczenia - każdy punkt kontrolny ma swoją unikalną wartość, a zaniechanie tych obliczeń prowadzi do błędnych wniosków. Dlatego tak kluczowe jest zrozumienie całego procesu obliczeniowego oraz logiki stojącej za każdym z kroków w celu uzyskania dokładnych wyników w analizie przemieszczeń.
