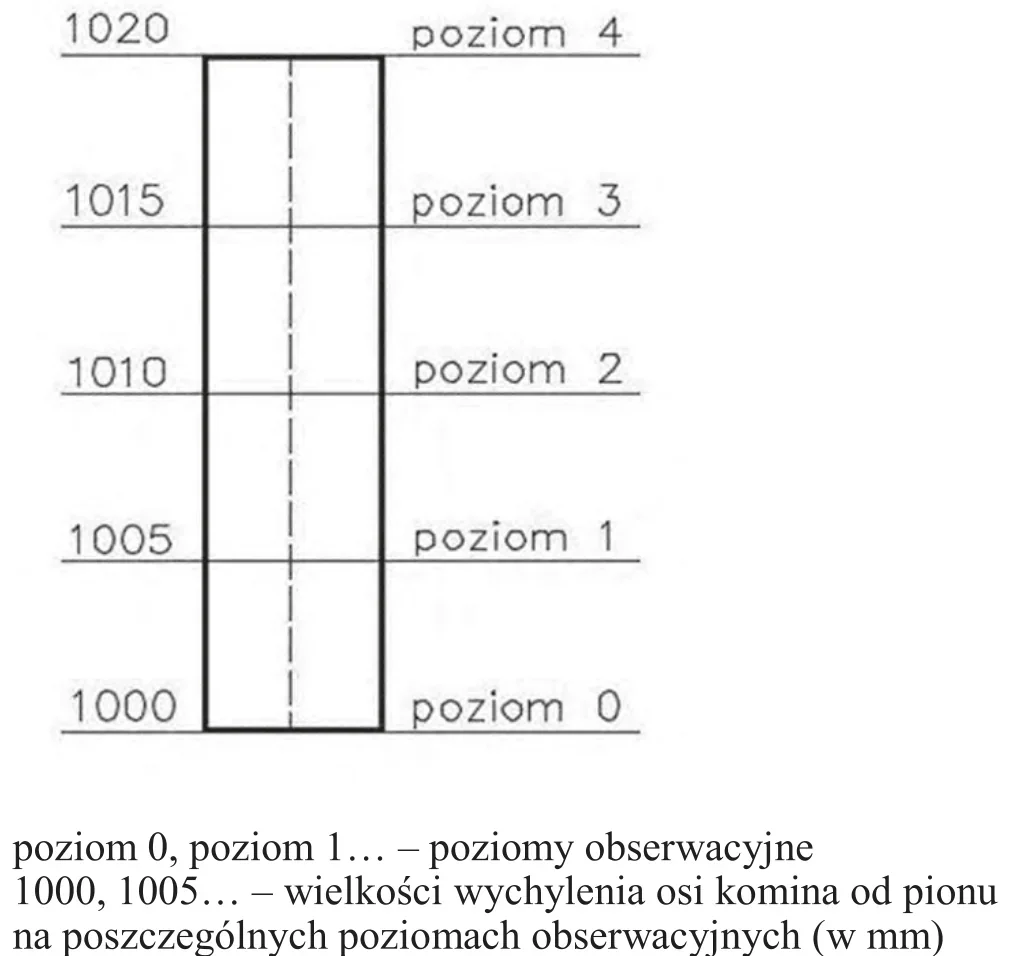

Na podstawie zamieszczonego rysunku wielkości wychylenia osi komina od pionu na poszczególnych poziomach obserwacyjnych oblicz, ile wynosi wychylenie góry komina (poziom 4) względem poziomu odniesienia (poziom 0).
A. 10 mm
B. 5 mm
C. 30 mm
D. 20 mm
Pytanie z egzaminu CKE, styczeń 2017 (arkusz B.35-X-17.01).
Odpowiedź 20 mm jest prawidłowa, ponieważ wychylenie góry komina (poziom 4) względem poziomu odniesienia (poziom 0) obliczamy, odejmując wartość wychylenia poziomu 0 od wartości wychylenia na poziomie 4. Przykładowo, w inżynierii budowlanej, dokładne pomiary wychyleń są kluczowe dla zapewnienia stabilności konstrukcji. W praktyce, takie obliczenia są niezbędne w przypadku analizy podatności budynków na różne deformacje, co ma istotne znaczenie w kontekście obliczeń statycznych i zabezpieczeń budowlanych. Zgodnie z normami budowlanymi, takie jak Eurokod 2, kontrola wychyleń jest istotnym parametrem, który powinien być regularnie monitorowany, szczególnie w obiektach o dużej wysokości, aby zapewnić ich bezpieczeństwo i funkcjonalność. Obliczenie wychyleń pomaga również w ocenie jakości materiałów budowlanych oraz w planowaniu działań konserwacyjnych.
Wybór niewłaściwej odpowiedzi może wynikać z kilku typowych błędów myślowych. Na przykład, odpowiedzi takie jak 5 mm, 10 mm czy 30 mm, mogą sugerować niepełne zrozumienie zasady obliczania wychyleń w kontekście konstrukcji budowlanych. Często mylące jest myślenie, że wychylenia na różnych poziomach powinny być analizowane w oderwaniu od siebie. W rzeczywistości, aby poprawnie ocenić wychylenie góry komina, należy uwzględnić różnice między poszczególnymi poziomami. Przyjęcie, że wychylenie na danym poziomie może być bezpośrednio użyte do oszacowania wychylenia na poziomie wyższym bez odniesienia do poziomu odniesienia, jest nieprawidłowe. W kontekście budownictwa, każdy poziom może mieć różne czynniki wpływające na wychylenie, takie jak obciążenia statyczne, dynamiczne oraz warunki otoczenia. Dlatego ważne jest, aby zawsze odnosić zmierzone wychylenia do ustalonego poziomu odniesienia i dokładnie analizować wyniki w kontekście ogólnych norm i praktyk inżynieryjnych. Tylko wtedy możemy uzyskać wiarygodne dane, które są kluczowe dla zapewnienia bezpieczeństwa i trwałości konstrukcji.
