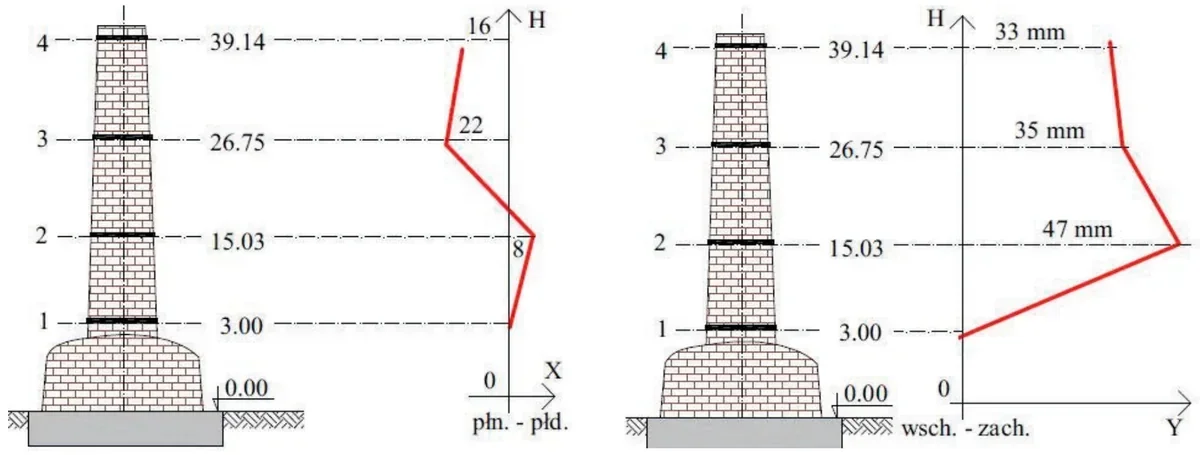

W wyniku opracowania pomiaru wychylenia osi komina sporządzono wykresy przedstawione na rysunku. Odczytaj zaznaczoną wartość odchylenia osi komina od pionu w płaszczyźnie YOH na poziomie trzecim.
A. -35 mm
B. -22 mm
C. +35 mm
D. +22 mm
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz B.35-X-16.05).
Odpowiedź +35 mm jest poprawna, ponieważ na wykresie w płaszczyźnie YOH na poziomie trzecim zaznaczona wartość odchylenia osi komina od pionu wynosi właśnie +35 mm. Wartość dodatnia wskazuje, że odchylenie komina następuje w kierunku dodatnim osi Y, co może mieć istotne znaczenie w kontekście analizy strukturalnej budynków oraz systemów wentylacyjnych. W praktyce, pomiar wychylenia komina jest kluczowy dla zapewnienia jego prawidłowego funkcjonowania, a także dla uniknięcia sytuacji, które mogłyby prowadzić do wad konstrukcyjnych. W przypadku nieprawidłowego ustawienia komina, mogą wystąpić problemy z wentylacją, co może wpływać na jakość powietrza w pomieszczeniach oraz bezpieczeństwo użytkowników. Odpowiednie normy budowlane, jak np. PN-EN 1991-1-4, podkreślają znaczenie precyzyjnych pomiarów i monitorowania odchylenia kominów, aby utrzymać standardy bezpieczeństwa i efektywności energetycznej.
Wybór odpowiedzi, która nie jest +35 mm, może wynikać z kilku typowych błędów myślowych związanych z interpretacją wykresów oraz zrozumieniem pomiarów odchylenia. Osoby, które zaznaczyły +22 mm, mogą nie dostrzegać wskazania na wykresie lub błędnie interpretować skale, co prowadzi do zaniżenia rzeczywistego odchylenia. Podobnie, wybór wartości ujemnych, takich jak -35 mm czy -22 mm, wskazuje na całkowite pomylenie kierunku odchylenia. W kontekście pomiarów inżynieryjnych, kluczowe jest zrozumienie, że dodatnie odchylenie oznacza odchylenie w kierunku określonym przez definicję osi Y. Normy budowlane wymagają precyzyjnych pomiarów oraz ich prawidłowej interpretacji, aby uniknąć problemów konstrukcyjnych. Ważne jest, aby nie tylko odczytywać wartości, ale również zrozumieć, co one oznaczają w kontekście funkcjonowania obiektów budowlanych. Ignorowanie tego aspektu może prowadzić do poważnych konsekwencji, takich jak błędy w projektowaniu systemów wentylacyjnych czy nieefektywność energetyczna budynku, co jest sprzeczne z dobrymi praktykami inżynieryjnymi.
