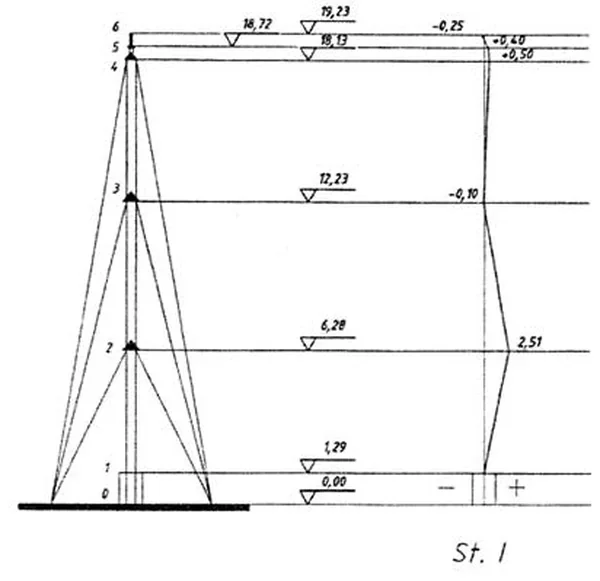

Podczas pomiaru wychyleń masztu metodą rzutowania powstaje wykres przedstawiony na rysunku. Obrazuje on wychylenia osi masztu w płaszczyźnie
A. pionowej.
B. nachylonej.
C. poziomej.
D. ukośnej.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz B.35-X-15.01).
Poprawna odpowiedź to pionowa, bo to właśnie w tej płaszczyźnie widzimy wychylenia osi masztu. Z mojego doświadczenia, to kluczowe, żeby rozumieć, iż pionowe wartości na wykresie pokazują, jak maszt odstaje od swojej pierwotnej pozycji. To jest bardzo ważne w inżynierii i budownictwie. Takie pomiary wychyleń pozwalają na kontrolowanie, czy konstrukcje, takie jak wieże czy maszty wiatrowe, są stabilne i mogą działać w różnych warunkach pogodowych. W branży naprawdę dużą wagę przykłada się do standardów, jak chociażby ISO 9001, które mówią o tym, jak ważna jest dokładność pomiarów, bo to przecież wpływa na jakość całego projektu.
Wybór odpowiedzi poziomej, ukośnej albo nachylonej może wynikać z tego, że nie do końca rozumiesz, jak działa ten wykres wychyleń. Rysunki i wykresy powinny być jasne i zrozumiałe, a w przypadku pomiarów wychyleń musisz rozróżnić, w jakiej płaszczyźnie te odchylenia zachodzą. Płaszczyzna pozioma dotyczy kierunków poziomych, a to nie pasuje do tego wykresu, gdzie skupiamy się na pionie. Ukośne i nachylone kierunki też tu nie zadziałają, bo nie pokazują wpływu sił działających na maszt w górę. Niestety, gdy źle rozumie się układ sił i współrzędnych, można dojść do błędnych wniosków i decyzji inżynieryjnych, co może zagrażać bezpieczeństwu całej konstrukcji. Dlatego naprawdę ważne jest, żeby przy takich analizach wiedzieć, w jakich płaszczyznach odbywają się te wychylenia i jakie siły je powodują.
