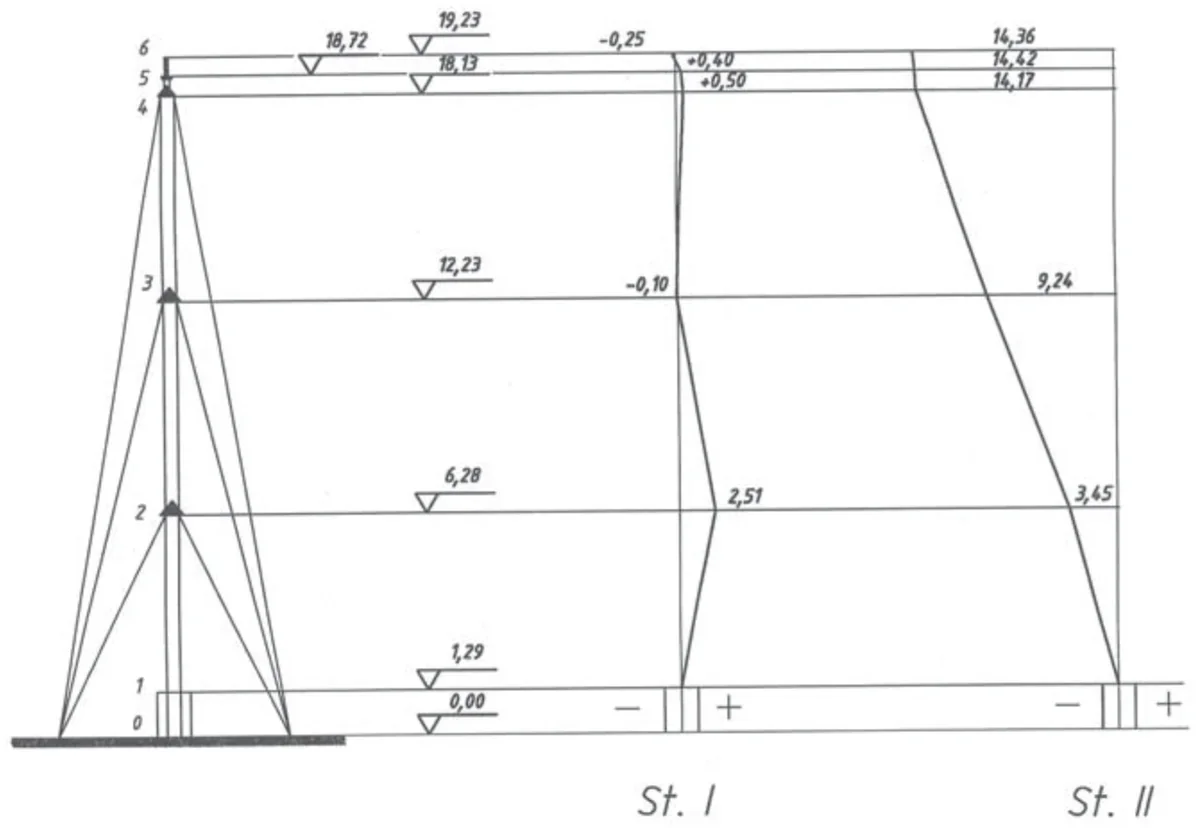

Na przedstawionym wykresie wychyleń osi masztu w płaszczyźnie pionowej wartość wychylenia poziomu drugiego na stanowisku II wynosi
A. – 0,10 cm
B. – 2,51 cm
C. – 3,45 cm
D. 9,24 cm
Pytanie z egzaminu CKE, styczeń 2014 (arkusz B.35-X-14.01).
Poprawna odpowiedź to -3,45 cm, co odpowiada wartości wychylenia poziomu drugiego na stanowisku II przedstawionej na wykresie. W kontekście analizy wychyleń osi masztu w płaszczyźnie pionowej, warto zauważyć, że umiejętność prawidłowego odczytywania i interpretacji danych z wykresów jest kluczowa w inżynierii budowlanej i lotniczej. Wychylenia te mogą mieć znaczący wpływ na stabilność konstrukcji oraz bezpieczeństwo operacyjne. W praktyce, inżynierowie często wykorzystują takie wykresy do analizy zachowań dynamicznych masztów i innego typu konstrukcji, co pozwala na odpowiednie projektowanie systemów stabilizacyjnych czy też wprowadzenie poprawek w realizacji projektu. Warto również pamiętać o standardach takich jak Eurokod, które regulują projektowanie konstrukcji z uwzględnieniem ich odpowiednich reakcji na obciążenia.
Odpowiedzi, które nie wskazują wartości -3,45 cm, mogą prowadzić do błędnych wniosków w kontekście analizy wykresów wychyleń. Wychylenia te są istotnym elementem w ocenie stabilności konstrukcji, a ich prawidłowe odczytanie jest kluczowe dla zapewnienia bezpieczeństwa operacyjnego. W przypadku wartości 9,24 cm, można założyć, że osoba udzielająca tej odpowiedzi mogła mylnie interpretować dane na wykresie, co prowadzi do przeszacowania efektywności systemu stabilizacyjnego. Podobnie, przy wartości -0,10 cm, błąd polega na niedoszacowaniu odchylenia, co może skutkować niewłaściwym rozplanowaniem obciążeń w konstrukcjach. Odpowiedź -2,51 cm również nie zgadza się z rzeczywistymi danymi, co może sugerować, że osoba ta pomyliła poziomy lub nie zrozumiała skali wykresu. Błędy te często wynikają z braku uważności w analizie wizualnych reprezentacji danych, co jest podstawową umiejętnością w inżynierii. Kluczowe jest, aby przed podjęciem decyzji na podstawie danych, dokładnie sprawdzić ich znaczenie i kontekst, aby uniknąć fałszywych założeń.
