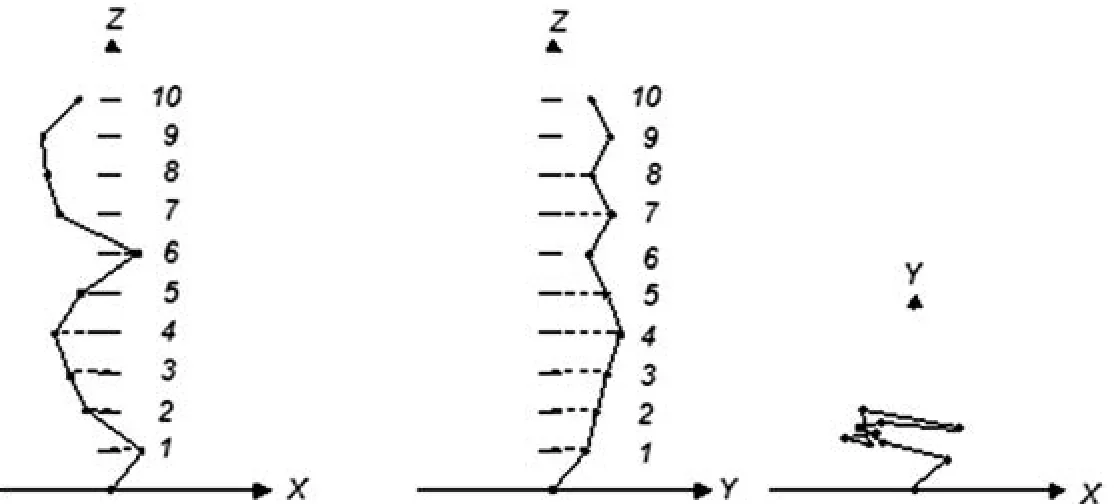

Na rysunku przedstawiono wyniki pomiarów kontrolnych. Który element został zwymiarowany?
A. Sieć kanalizacyjna.
B. Pion budynku.
C. Trasa drogowa.
D. Uzbrojenie terenu.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz B.35-X-15.05).
Prawidłowa odpowiedź wskazuje na pion budynku, co jest zgodne z przedstawionymi na rysunku przekrojami. W pomiarach kontrolnych budownictwa, kluczowym aspektem jest zapewnienie, że wszystkie elementy konstrukcyjne są zgodne z przyjętymi normami i standardami. Pion budynku powinien być dokładnie kontrolowany, aby uniknąć nieprawidłowości, które mogą prowadzić do problemów strukturalnych. Pomiary pionowości wykonuje się zazwyczaj przy użyciu poziomicy lub niwelatora, a także specjalistycznych narzędzi, które pozwalają na dokładne wskazanie ewentualnych odchyleń. Dobre praktyki w budownictwie wymagają przeprowadzania kontroli w różnych fazach budowy, co ma na celu zapewnienie trwałości oraz bezpieczeństwa konstrukcji. Dzięki tym pomiarom można zminimalizować ryzyko wystąpienia błędów budowlanych, które mogą prowadzić do kosztownych napraw lub nawet zagrożenia dla zdrowia i życia użytkowników budynku.
Analizując podane odpowiedzi, można zauważyć, że żadna z nich nie odnosi się do prawidłowego pomiaru kontrolnego w kontekście budownictwa, co może prowadzić do nieporozumień w zakresie interpretacji rysunków technicznych. Trasa drogowa, mimo że może wymagać pomiarów, nie jest reprezentowana na rysunku w sposób, który wskazywałby na jej kontrolę. Pomiary związane z trasą drogową dotyczą przede wszystkim geometrii drogi, kątów nachylenia oraz innych parametrów, które są zupełnie inne niż te, które są istotne w przypadku pomiarów budowlanych. Uzbrojenie terenu, choć istotne w kontekście budowy, nie znajduje odniesienia w przedstawionych przekrojach. W tej sytuacji istotne są aspekty takie jak instalacje podziemne, które również nie są widoczne na rysunku. W przypadku sieci kanalizacyjnej, pomiary koncentrują się głównie na średnicach rur, głębokości zakopania oraz nachyleniach, co również nie ma związku z przedstawionym schematem. Tego typu błędne odpowiedzi często wynikają z niepełnego zrozumienia specyfiki pomiarów w budownictwie oraz mylenia różnych kontekstów pomiarowych. Kluczowe jest zrozumienie, że każde z tych podejść do pomiarów wymaga specjalistycznej wiedzy oraz umiejętności interpretacji rysunków technicznych, które są niezbędne do efektywnego zarządzania projektem budowlanym.
