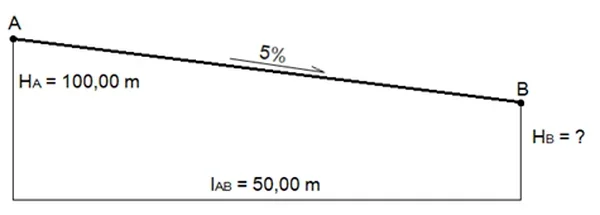

Na rysunku przedstawiono schemat przebiegu rury od punktu A do punktu B. Na podstawie zamieszczonych danych określ wysokość HB końca rury w punkcie B.
A. HB = 97,50 m
B. HB = 89,50 m
C. HB = 98,50 m
D. HB = 79,50 m
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Twoja odpowiedź jest poprawna. Aby obliczyć wysokość końca rury w punkcie B, należy uwzględnić spadek, który wynika z nachylenia rury. W tym przypadku zastosowano długość rury wynoszącą 50 m oraz spadek wynoszący 5%. Obliczając spadek, mnożymy długość rury (50 m) przez spadek procentowy (5%), co daje 2,5 m. Następnie, aby znaleźć wysokość końcową, odejmujemy ten spadek od wysokości początkowej w punkcie A, która wynosi 100 m. W efekcie otrzymujemy wysokość końcową rury w punkcie B równą 97,5 m. Praktyczne zastosowanie tej wiedzy jest niezwykle istotne w inżynierii, zwłaszcza w projektowaniu systemów hydraulicznych oraz rurociągów, gdzie precyzyjne obliczenia wysokości i spadków wpływają na efektywność transportu cieczy. Stosowanie odpowiednich wzorów i znajomość podstawowych zasad hydrauliki są kluczowe, aby zapewnić właściwe funkcjonowanie instalacji.
W przypadku udzielenia odpowiedzi, która odbiega od prawidłowego wyniku, istotne jest zrozumienie, dlaczego dane podejście jest błędne. Często błędy w obliczeniach wynikają z nieprawidłowego uwzględnienia spadku rury. Wiele osób może zakładać, że spadek jest zbyt mały, aby znacząco wpłynąć na końcową wysokość, lub nie uwzględniać go wcale. Na przykład, podejmowanie decyzji na podstawie samego nachylenia, bez uwzględnienia długości rury, prowadzi do nieścisłości. Również, nieprawidłowe obliczenia mogą wynikać z pomyłek w obliczeniach procentowych. Osoby, które wybierają zbyt wysokie wartości, takie jak 98,50 m czy 89,50 m, mogły popełnić błąd przy odejmowaniu obliczonego spadku od wysokości początkowej. Kluczowym elementem w poprawnym wykonaniu tych obliczeń jest ścisłe przestrzeganie procedur obliczeniowych oraz znajomość podstawowych zasad hydrauliki, które wskazują, że należy zawsze odejmować spadek od wysokości początkowej, aby uzyskać dokładny wynik. Konsekwencje błędnych obliczeń mogą być znaczące, dlatego tak ważne jest, aby dokładnie analizować każde zagadnienie i korzystać z odpowiednich narzędzi oraz wzorów, co jest praktykowane w inżynierii hydraulicznej i budowlanej.
