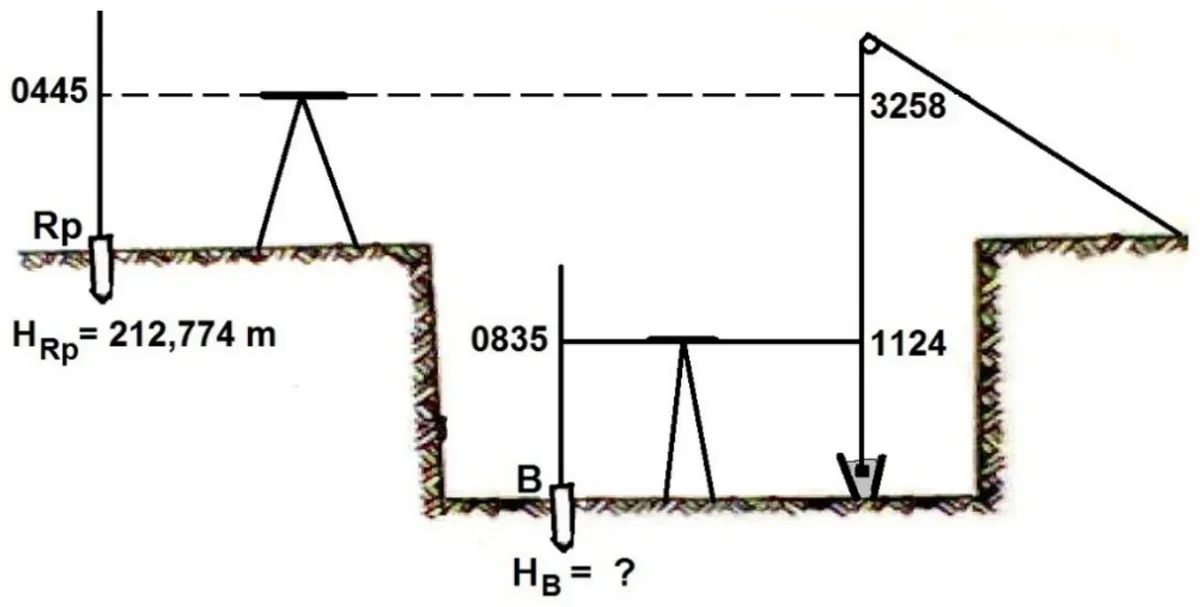

Na podstawie szkicu oblicz wysokość punktu B na dnie wykopu w celu uzyskania poziomu posadowienia fundamentów.
A. 208,002 m
B. 210,250 m
C. 207,557 m
D. 209,282 m
Pytanie z egzaminu CKE, styczeń 2019 (arkusz B.35-X-19.01).
Odpowiedź 210,250 m jest prawidłowa, ponieważ prawidłowo uwzględnia wszystkie niezbędne obliczenia i zależności w kontekście posadowienia fundamentów. Wysokość reperu wynosząca 212,774 m została wykorzystana jako punkt odniesienia. Odległość od reperu do poziomu odniesienia wynosząca 0,445 m pozwala na obliczenie wysokości poziomu odniesienia, która wynosi 212,329 m. Następnie, odległość od poziomu odniesienia do punktu B, wynosząca 0,835 m, prowadzi do obliczenia wysokości punktu B, która wynosi 211,494 m. Ostatecznie, uwzględniając odległość od punktu B do poziomu posadowienia fundamentów, która wynosi 1,244 m, otrzymujemy wysokość posadowienia fundamentów równą 210,250 m. Tego rodzaju obliczenia są kluczowe w inżynierii budowlanej i geodezji, ponieważ precyzyjne pomiary są niezbędne do zapewnienia stabilności i bezpieczeństwa budowli. Zastosowanie takich praktyk jest zgodne z normami branżowymi, w tym z przepisami dotyczącymi posadowienia budynków, co podkreśla ich znaczenie w procesie budowlanym.
Wybór jednej z niepoprawnych odpowiedzi jest wynikiem błędnych założeń dotyczących obliczeń związanych z wysokościami w kontekście fundamentów. Kluczowym błędem jest nieprawidłowe obliczenie poziomu odniesienia oraz dalsze nieprawidłowe oszacowanie wysokości punktu B. Niekiedy studenci mogą błędnie założyć, że wysokość punktu B jest równa wysokości reperu po odjęciu wartości odległości do punktu B, co prowadzi do zaniżenia wysokości. Ponadto, niektórzy mogą pomylić kolejność obliczeń, co skutkuje niewłaściwym uwzględnieniem poszczególnych wartości odległości, przez co końcowy wynik staje się niewłaściwy. W inżynierii budowlanej precyzja obliczeń jest kluczowa, a zrozumienie, jakie parametry należy uwzględnić w obliczeniach, ma zasadnicze znaczenie dla bezpieczeństwa konstrukcji. Przykładowo, błędne wyliczenia mogą prowadzić do niewłaściwego poziomu posadowienia, co z kolei może wpłynąć na stabilność całego budynku. Dlatego ważne jest, aby dokładnie analizować każdy krok obliczeń oraz stosować się do uznawanych norm i praktyk inżynieryjnych, co zabezpiecza przed tego typu pomyłkami.
