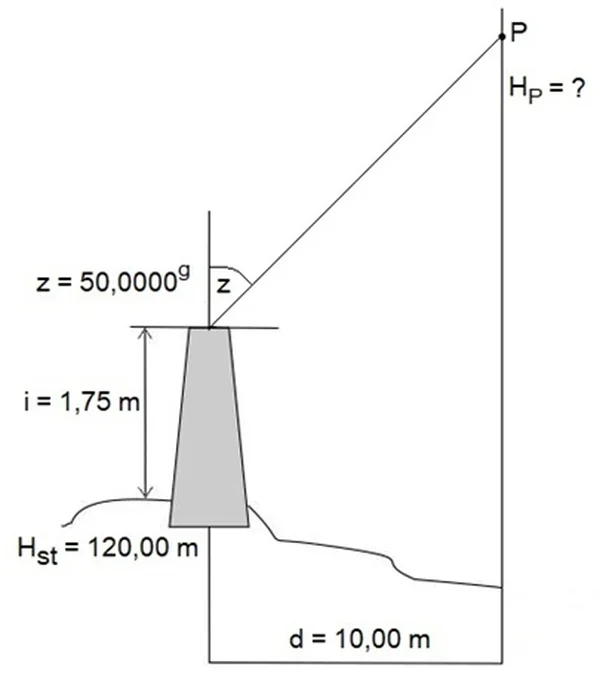

Na podstawie danych zamieszczonych na rysunku określ wysokość HP punktu P pomierzonego metodą niwelacji trygonometrycznej.
A. HP = 131,75 m
B. HP = 121,75 m
C. HP = 181,75 m
D. HP = 120,00 m
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Wysokość punktu P (HP) została obliczona zgodnie z zasadami niwelacji trygonometrycznej, co jest kluczowe w geodezji. Aby uzyskać poprawny wynik, należy dodać do wysokości stanowiska (Hst) wysokość instrumentu (i) oraz różnicę wysokości, która jest obliczana na podstawie odległości poziomej (d) oraz kąta elewacji. W tym przypadku, zastosowanie tangensa kąta elewacji pozwala na właściwe przeliczenie różnicy wysokości. W standardach geodezyjnych, takich jak normy ISO dotyczące pomiarów wysokości, podkreśla się znaczenie precyzyjnych obliczeń w niwelacji, co ma kluczowe znaczenie dla dokładności prac inżynieryjnych oraz budowlanych. Przykładem praktycznym może być sytuacja, w której podczas budowy obiektów na nierównym terenie, precyzyjna wysokość punktu odniesienia jest niezbędna do zapewnienia stabilności konstrukcji. Dlatego tak istotne jest stosowanie prawidłowych metod obliczeniowych oraz uwzględnianie wszystkich zmiennych w procesie pomiarowym.
Podczas analizy błędnych odpowiedzi, można zauważyć, jak łatwo można pomylić różne składniki obliczeń związanych z niwelacją trygonometryczną. Często mylący jest proces dodawania wysokości instrumentu oraz różnicy wysokości. Wysokość stanowiska (Hst) powinna być precyzyjnie określona, a następnie należy dodać wysokość instrumentu i obliczoną różnicę wysokości. Odpowiedzi, które wskazują na wysokość HP = 120,00 m oraz HP = 121,75 m wynikają z pominięcia istotnych elementów obliczeń, takich jak wysokość instrumentu. Warto także zauważyć, że wiele osób może źle interpretować kąt elewacji, co prowadzi do błędnych obliczeń. Zamiast wykorzystać tangens kąta, niektórzy mogą przyjąć niepoprawne wartości, co zdecydowanie wpływa na ostateczny wynik. Kluczowym błędem jest więc zrozumienie, że każdy element w procesie pomiarowym ma znaczenie, a ich nieuwzględnienie prowadzi do znaczących rozbieżności. Z perspektywy technicznej, każdy pomiar powinien być wykonywany zgodnie z przyjętymi normami, aby zapewnić jak największą dokładność oraz wiarygodność wyników. Zastosowanie nieprawidłowych metod obliczeniowych, jak w niepoprawnych odpowiedziach, może prowadzić do niewłaściwych wniosków i w konsekwencji do błędnych decyzji w projektowaniu i realizacji prac budowlanych.
