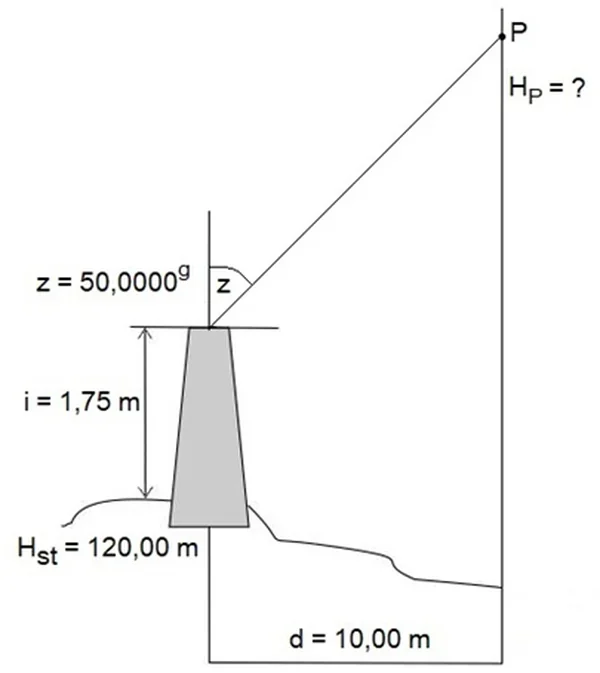

Na podstawie danych zamieszczonych na rysunku określ wysokość HP punktu P pomierzonego metodą niwelacji trygonometrycznej.
A. HP = 120,00 m
B. HP = 181,75 m
C. HP = 131,75 m
D. HP = 121,75 m
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Poprawna odpowiedź Hp = 131,75 m jest wynikiem precyzyjnego zastosowania metody niwelacji trygonometrycznej, która jest kluczowym narzędziem w geodezji oraz inżynierii lądowej. Wysokość punktu P obliczamy, dodając do wysokości instrumentu (w tym przypadku stacji niwelacyjnej) iloczyn odległości poziomej oraz tangensa kąta zenitalnego. W praktyce, niwelacja trygonometryczna umożliwia uzyskanie dokładnych pomiarów wysokości w terenie, co ma kluczowe znaczenie w planowaniu budowy, inżynierii oraz kartografii. Dobrze wykonane pomiary niwelacyjne stanowią fundament dla wielu prac budowlanych i geodezyjnych, a zrozumienie tej metody jest niezbędne dla profesjonalistów w tej dziedzinie. Warto również zaznaczyć, że błąd kątowy może wpłynąć na ostateczny wynik, dlatego niezbędne jest stosowanie sprzętu o wysokiej precyzji oraz regularne kalibracje narzędzi pomiarowych, co jest zgodne z najlepszymi praktykami branżowymi.
Wybór błędnej odpowiedzi, takiej jak Hp = 121,75 m, Hp = 181,75 m czy Hp = 120,00 m, sugeruje pewne nieporozumienia dotyczące podstawowych zasad niwelacji trygonometrycznej. Wysokość punktu P nie może być niższa od wysokości stacji niwelacyjnej, co wyklucza odpowiedzi, które wskazują na wartość 121,75 m i 120,00 m. Ponadto, wybór odpowiedzi 181,75 m wskazuje na fundamentalny błąd w obliczeniach, ponieważ nie uwzględnia się prawidłowo kątów oraz odległości. Często takie błędy wynikają z nieuwagi przy analizie danych pomiarowych lub niewłaściwego zrozumienia roli kąta zenitalnego, co prowadzi do zawyżenia wyników. W niwelacji trygonometrycznej kluczowe jest zachowanie poprawności w każdym etapie pomiaru, od ustawienia instrumentu, przez pomiar odległości, aż po dokładność odczytów kątowych. Warto również zaznaczyć, że typowe błędy myślowe mogą wynikać z nieuważnego przeliczania jednostek miar, co w geodezji ma istotne znaczenie. Zrozumienie metodologii oraz reguł niwelacji jest kluczowe dla uzyskania wiarygodnych wyników, a każdy pomiar powinien być dokładnie analizowany w kontekście całości projektu.
