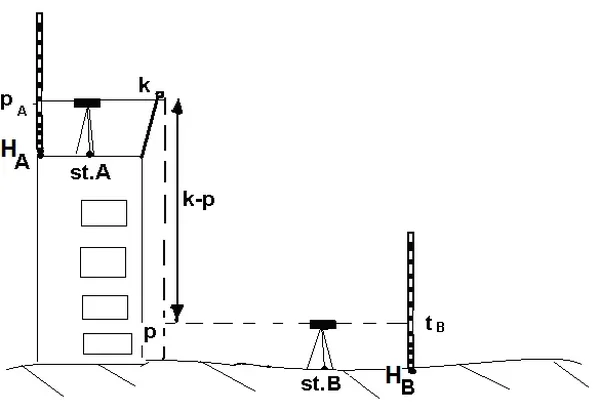

Który wzór, zgodnie z rysunkiem, należy zastosować do obliczenia wysokości HA dachu budynku?
A. HA = HB + (tB + pA) + (k − p)
B. HA = HB − (tB + pA) + (k − p)
C. HA = HB + (tB − pA) + (k − p)
D. HA = HB + (tB − pA) − (k − p)
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.35-SG-20.01).
Wzór HA = HB + (tB − pA) + (k − p) przedstawia prawidłową metodę obliczania wysokości dachu budynku w punkcie A, uwzględniając wszystkie istotne elementy, które wpływają na wynik. W tym przypadku HA to wysokość dachu, HB to wysokość budynku w punkcie B, tB to wysokość terenu w punkcie B, pA to wysokość terenu w punkcie A, k to wysokość komina, a p to jego odległość od poziomu terenu. Przy obliczeniach wysokości dachu należy uwzględnić różnicę głębokości terenu między punktami A i B oraz wysokość komina. Taki sposób obliczeń jest zgodny z dobrą praktyką inżynieryjną, gdzie precyzyjne ustalenie wysokości jest kluczowe dla zapewnienia odpowiednich warunków budowlanych oraz bezpieczeństwa. Znajomość tego wzoru jest niezbędna w projektowaniu budynków, a jego zastosowanie ma również znaczenie w kontekście analizy wpływu warunków terenowych na projekt. Warto zwrócić uwagę, że błędne oszacowanie tych parametrów może prowadzić do problemów konstrukcyjnych, dlatego istotne jest przestrzeganie standardów i dobrych praktyk inżynieryjnych.
Wybór błędnego wzoru do obliczenia wysokości dachu budynku może wynikać z niepełnego zrozumienia zależności między poszczególnymi wysokościami oraz ich wpływu na końcowy wynik. Wiele z nieprawidłowych odpowiedzi pomija kluczowe elementy, takie jak różnice w wysokości terenu między punktami A i B czy właściwe uwzględnienie wysokości komina w kontekście ogólnej konstrukcji. Na przykład, w jednym z błędnych wzorów uwzględniono zbyt dużą wartość odjętą od HB, co powoduje, że uzyskana wartość HA byłaby znacznie niższa niż w rzeczywistości. Tego rodzaju podejście może prowadzić do poważnych konsekwencji w projektach budowlanych, gdzie precyzyjne ustalenie wysokości jest kluczowe nie tylko dla estetyki, ale przede wszystkim dla bezpieczeństwa konstrukcji. Ponadto, w niektórych przypadkach, niewłaściwe zrozumienie pojęć takich jak różnica wysokości terenu, czy też błędna interpretacja wartości pA i tB, może skutkować poważnymi błędami w obliczeniach. Korzystając z niepoprawnych wzorów, można również przyczynić się do niezgodności z lokalnymi przepisami budowlanymi, co jest nieakceptowalne w praktyce inżynieryjnej. Dlatego kluczowe jest, aby przed przystąpieniem do obliczeń dokładnie przeanalizować wszystkie elementy i zastosować prawidłowy wzór, który odzwierciedla rzeczywiste warunki terenowe.
