Technik geodeta - pytania egzaminacyjne

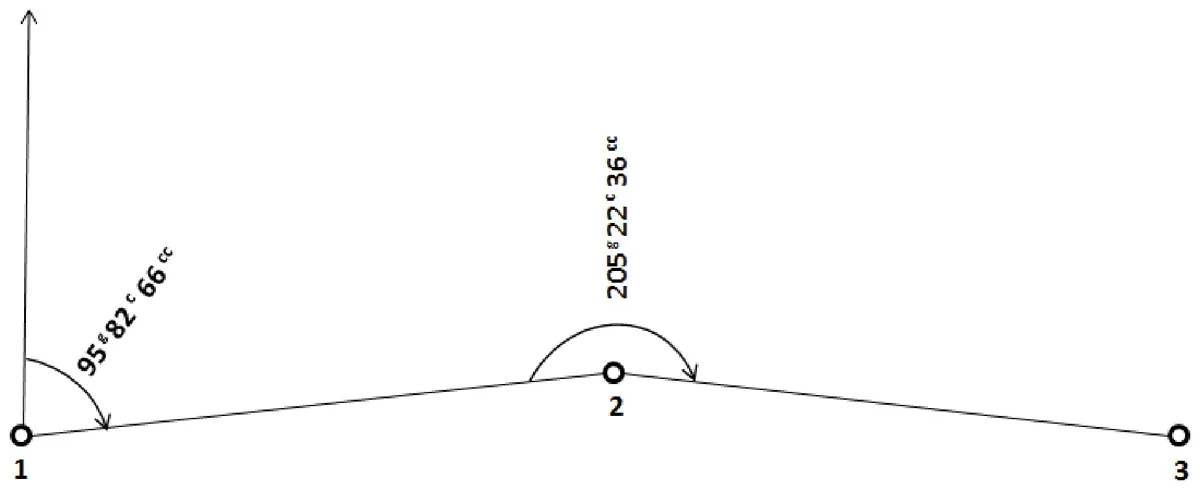

Wartość azymutu A_2-3 obliczona na podstawie danych przedstawionych na szkicu wynosi

Szkic punktów 1, 2, 3 z kątem 95g82c66cc przy punkcie 1 i kątem 205g22c36cc przy punkcie 2

A. A2-3 = 90,6030g

B. A2-3 = 101,0502g

C. A2-3 = 301,0502g

D. A2-3 = 290,6030g

BUD.19Pytanie 1204

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Sieci uzbrojenia terenu

Na podstawie szkicu tyczenia oblicz długość projektowanego przewodu wodociągowego.

Szkic tyczenia z hydrofornią, studzienkami k-25-k-28, istniejącymi przewodami w ulicy i projektowanym przewodem wodociągowym z miarami

A. 48,86 m

B. 45,35 m

C. 40,21 m

D. 43,71 m

BUD.19Pytanie 1205

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Gospodarka nieruchomościami

Odszkodowanie za wywłaszczenie nieruchomości jest ustalane poprzez decyzję

A. wojewoda

B. rzeczoznawca majątkowy

C. uprawniony geodeta

D. starosta

BUD.18Pytanie 1206

Wykonywanie pomiarów sytuacyj…

Do I grupy charakterystycznych detali terenowych, które można jednoznacznie zidentyfikować w terenie i które przejawiają długotrwałą stabilność, zalicza się między innymi

A. wał przeciwpowodziowy

B. boisko sportowe

C. jezioro o naturalnej linii brzegowej

D. budynek szkoły

BUD.19Pytanie 1207

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Mapy i dokumentacja Sieci uzbrojenia terenu

Ile wynosi długość kabla elektroenergetycznego zaznaczonego na przedstawionym szkicu z inwentaryzacji powykonawczej?

Szkic inwentaryzacji powykonawczej z przewodem eNN od rury ochronnej do budynku m2, miarami odcinków i punktem pp1000

A. 14,95 m

B. 16,20 m

C. 21,60 m

D. 18,50 m

BUD.19Pytanie 1208

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Pomiary geodezyjne Mapy i dokumentacja

Na podstawie pomiarów wykonanych podczas niwelacji powierzchniowej terenu sposobem punktów rozproszonych przedstawionych we fragmencie dziennika pomiarów, określ wysokość punktu 5 oraz jego odległość od stanowiska pomiarowego.

Fragment dziennika niwelacji powierzchniowej ze stanowiska 171 z odczytami na kole poziomym i na łacie dla celów 170, 172, 1, 2 i 5

A. H₅ = 300,55 D₁₇₁₋₅ = 67,5

B. H₅ = 300,26 D₁₇₁₋₅ = 72,4

C. H₅ = 300,22 D₁₇₁₋₅ = 42,9

D. H₅ = 300,16 D₁₇₁₋₅ = 48,9

BUD.19Pytanie 1209

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Mapy i dokumentacja

Jakie rozszerzenie powinien mieć plik projektu drogi z poprawkami wprowadzonymi przez geodetę, aby mógł być otwarty w programie działającym w systemie CAD?

A. doc

B. jpg

C. dwg

D. xls

BUD.18Pytanie 1210

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Instrumenty i narzędzia Opracowanie wyników

Kąty zenitalne (z) przyjmują wartości

A. 0^g – 400^g

B. 0^g – 200^g

C. 0^g – 300^g

D. 0^g – 100^g

BUD.18Pytanie 1211

Wykonywanie pomiarów sytuacyj…

Jak należy na mapie zasadniczej wykreślić przedstawiony na rysunku balkon na podporach o średnicach mniejszych niż 50 cm?

BUD.18Pytanie 1212

Wykonywanie pomiarów sytuacyj…

Kategorie: Mapy i kartografia Osnowy geodezyjne

Jaki opis, używany na mapie zasadniczej, odnosi się do przewodu kanalizacyjnego sanitarnego o średnicy
20 cm, zmierzonego na osnowę?

A. ksP200

B. ks200

C. ksB20

D. ks20

BUD.18Pytanie 1213

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Instrumenty i narzędzia

Którym z przedstawionych instrumentów geodezyjnych nie jest możliwe wykonanie pomiaru metodą niwelacji trygonometrycznej?

BUD.18Pytanie 1214

Wykonywanie pomiarów sytuacyj…

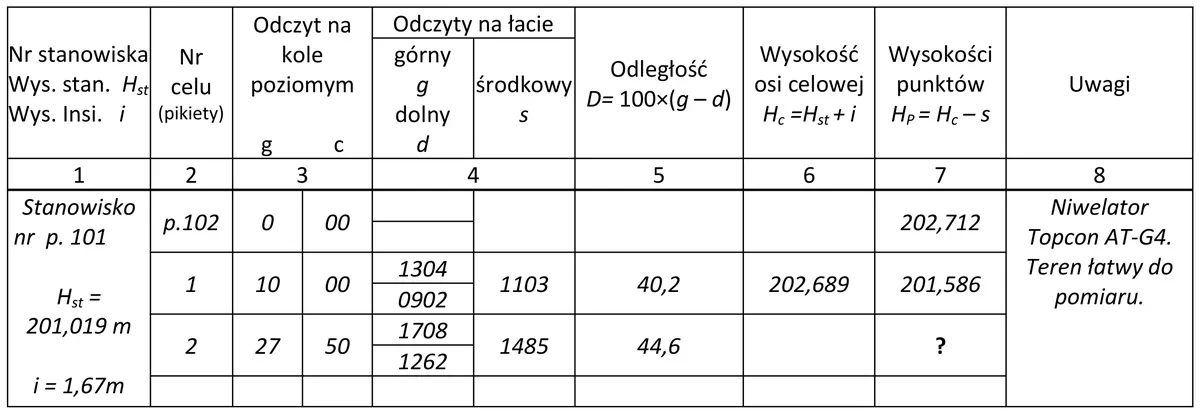

Na podstawie danych zapisanych we fragmencie dziennika niwelacji powierzchniowej metodą punktów rozproszonych oblicz wysokość punktu 2 (w kolumnie 7).

Fragment dziennika niwelacji powierzchniowej ze stanowiskiem p.101 i punktami 1 i 2

A. 204,174 m

B. 199,534 m

C. 202,541 m

D. 201,204 m

BUD.18Pytanie 1215

Wykonywanie pomiarów sytuacyj…

Na mapie zasadniczej symbol literowy oznacza budynek mieszkalny jednorodzinny

A. mt

B. md

C. mz

D. mj

BUD.18Pytanie 1216

Wykonywanie pomiarów sytuacyj…

Metodę niwelacji, która polega na ustalaniu różnic wysokości pomiędzy punktami w terenie na podstawie zmierzonych kątów pionowych oraz poziomych odległości między tymi punktami, określamy jako metodę niwelacji

A. punktów rozproszonych

B. trygonometrycznej

C. geometrycznej

D. siatki kwadratów

BUD.19Pytanie 1217

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Obsługa inwestycji budowlanych

Której z wymienionych czynności nie dotyczy geodezyjna obsługa budowy hali przemysłowej podczas montażu słupów?

A. Pionowania słupów

B. Niwelacji górnych powierzchni słupów

C. Pomiaru wysokości hali

D. Niwelacji stóp fundamentowych

BUD.18Pytanie 1218

Wykonywanie pomiarów sytuacyj…

Jeżeli pomiary wykonano tak, jak na przedstawionym rysunku, to odległość między punktami osnowy geodezyjnej d_1-2 można obliczyć, stosując działanie

A. d1-2 = 82,362 / 79,462 + sin 67,9534g

B. d1-2 = 82,36 * tg 67,9534g

C. (d1-2)2 = 82,36 / sin 67,9534g * 79,46

D. (d1-2)2 = 82,362 + 79,462 - 2 * 82,36 * 79,46 * cos 67,9534g

BUD.19Pytanie 1219

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Gospodarka nieruchomościami

Ile grup rejestracyjnych klasyfikuje podmioty ewidencyjne?

A. 15 grup

B. 12 grup

C. 13 grup

D. 14 grup

BUD.19Pytanie 1220

Wykonywanie prac geodezyjnych…

Kategorie: Podziały i granice Mapy i dokumentacja

Linia wskazana strzałką na fragmencie miejscowego planu zagospodarowania przestrzennego oznacza

A. obowiązującą linię zabudowy.

B. linię rozgraniczającą tereny o różnym przeznaczeniu.

C. fragment ogrodzenia trwałego.

D. granicę użytków.

BUD.18Pytanie 1221

Wykonywanie pomiarów sytuacyj…

Kategorie: Instrumenty i narzędzia Mapy i kartografia

Urządzenie przedstawione na rysunku, służące do drukowania map na arkuszach formatu A-2 i większych, to

A. stereokomparator.

B. drukarka.

C. digitizer.

D. ploter.

BUD.19Pytanie 1222

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Mapy i dokumentacja

Które elementy powinny być zaznaczone kolorem czerwonym na zamieszczonym fragmencie szkicu dokumentacyjnego obiektów B-1 i B-2?

Fragment szkicu dokumentacyjnego z obiektami B-1, B-2, B-3, punktami osnowy 022 i 023 oraz miarami

A. Boki osnowy realizacyjnej.

B. Kontury projektowanych obiektów B-1 i B-2.

C. Kontury istniejącego obiektu B-3.

D. Numery punktów osnowy realizacyjnej.

BUD.19Pytanie 1223

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Podziały i granice

Na podstawie przedstawionego protokołu z czynności przyjęcia przebiegu granic nieruchomości określ numer działki ewidencyjnej, która będzie podzielona.

Protokół z czynności przyjęcia przebiegu granic nieruchomości z tabelą działek sąsiednich

A. 196

B. 162

C. 160

D. 169

BUD.18Pytanie 1224

Wykonywanie pomiarów sytuacyj…

Kiedy oznaczenia geodezyjne uległy zniszczeniu, rekonstruowanie punktów szczegółowej osnowy poziomej należy przeprowadzić na podstawie zarejestrowanych w opisie topograficznym zmierzonych odległości do

A. punktów określanych jako poboczniki

B. elementów terenowych z I kategorii dokładnościowej

C. najbliższych elementów terenu

D. sąsiednich funkcjonujących punktów osnowy

BUD.18Pytanie 1225

Wykonywanie pomiarów sytuacyj…

Kategorie: Mapy i kartografia Przepisy i organizacja

Mapy związane z regulacją stanu prawnego nieruchomości to opracowania kartograficzne określane mianem

A. do celów projektowych

B. katastralnych

C. do celów prawnych

D. uzupełniających

BUD.18Pytanie 1226

Wykonywanie pomiarów sytuacyj…

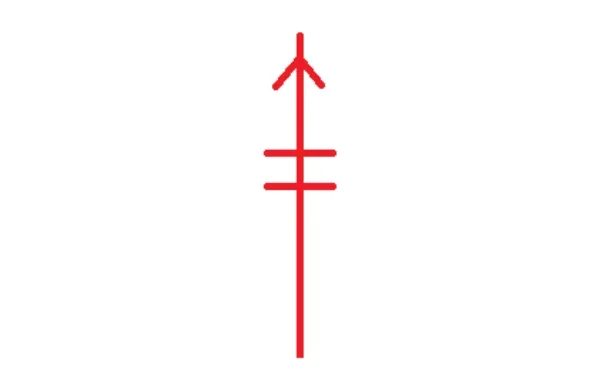

Przedstawiony znak kartograficzny stosowany na mapach zasadniczych oznacza przewód elektroenergetyczny

Czerwony znak kartograficzny: linia ze strzałką i dwiema poprzecznymi kreskami

A. niskiego napięcia.

B. średniego napięcia.

C. wysokiego napięcia.

D. najwyższego napięcia.

BUD.19Pytanie 1227

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Obsługa inwestycji budowlanych

Na podstawie podanych w tabeli współrzędnych tego samego punktu z obu sesji pomiarowych oblicz bezwzględną wartość przemieszczenia budynku względem położenia zerowego.

pomiar	X [m]	Y[m]
„0"	24,1200	35,8700
„1"	24,1170	35,8740

A. 4 mm

B. 7 mm

C. 3 mm

D. 5 mm

BUD.18Pytanie 1228

Wykonywanie pomiarów sytuacyj…

Kategorie: Opracowanie wyników Przepisy i organizacja

Który dokument jest podstawą do włączenia dokumentacji dostarczonej przez wykonawcę robót do rejestru geodezyjnego?

A. Wniosek złożony przez inwestora

B. Wniosek złożony przez geodetę z adnotacją o pozytywnym wyniku kontroli

C. Protokół końcowy kontroli sporządzony przez inspektora nadzoru

D. Protokół końcowy kontroli sporządzony przez wykonawcę robót geodezyjnych

BUD.19Pytanie 1229

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Gospodarka nieruchomościami

W systemie ewidencji gruntów użytki ekologiczne, które są pastwiskami, oznaczane są jako

A. Ps-E

B. R-E

C. E-Ps

D. E-R

BUD.18Pytanie 1230

Wykonywanie pomiarów sytuacyj…

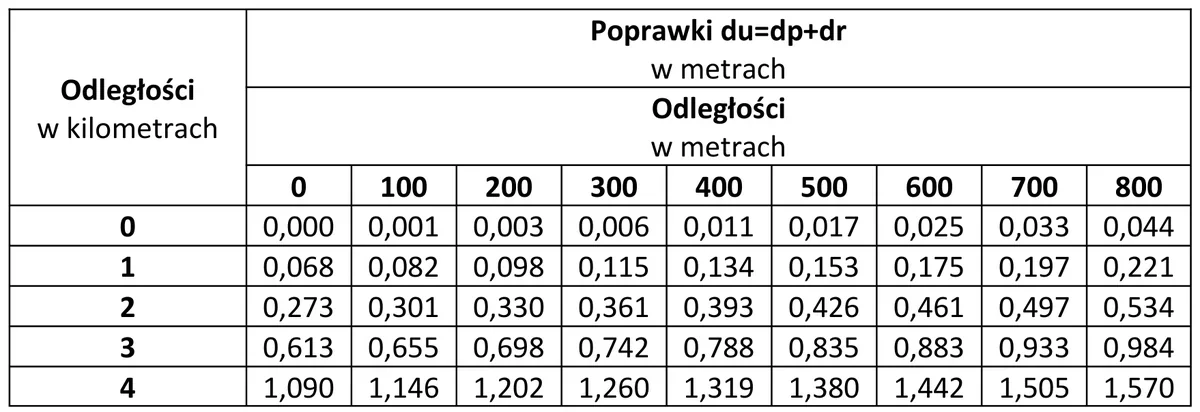

Na podstawie danych zamieszczonych w tabeli oblicz, ile wynosi wpływ refrakcji atmosferycznej i krzywizny Ziemi na trygonometryczny pomiar wysokości, jeżeli celowa ma długość 1650 m.

Tabela poprawek du=dp+dr dla odległości od 0 do 4 km i od 0 do 800 m

A. 0,197 m

B. 0,175 m

C. 0,479 m

D. 0,186 m

BUD.18Pytanie 1231

Wykonywanie pomiarów sytuacyj…

Rysunek przedstawia fragment mapy

A. topograficznej.

B. zasadniczej.

C. glebowej.

D. ewidencyjnej.

BUD.18Pytanie 1232

Wykonywanie pomiarów sytuacyj…
