Technik geodeta - pytania egzaminacyjne

Część praktyczna egzaminu

Arkusze praktyczne BUD.18 (29 arkuszy, 29 z rozwiązaniem)Rozwiązania krok po kroku BUD.18 Arkusze praktyczne BUD.19 (19 arkuszy, 19 z rozwiązaniem)Rozwiązania krok po kroku BUD.19

BUD.19Pytanie 1241

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Pomiary geodezyjne Mapy i dokumentacja

Na mapie wykonanej w skali 1:500 zaznaczono działkę o powierzchni 480 mm2. Jaka jest rzeczywista powierzchnia tej działki w terenie?

A. 0,0240 ha

B. 0,2400 ha

C. 0,0012 ha

D. 0,0120 ha

BUD.18Pytanie 1242

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Instrumenty i narzędzia

Do projekcji prostokątnej wyznaczonych punktów na linię wykorzystuje się

A. łaty niwelacyjne

B. węgielnice pryzmatyczne

C. dalmiarze elektromagnetyczne

D. piony optyczne

BUD.19Pytanie 1243

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Mapy i dokumentacja

Na rysunku przedstawiono rozjazd kolejowy

A. łukowy jednostronny.

B. łukowy dwustronny.

C. podwójny dwustronny.

D. podwójny jednostronny.

BUD.18Pytanie 1244

Wykonywanie pomiarów sytuacyj…

Kategorie: Opracowanie wyników Mapy i kartografia

W jakim zakresie została zaktualizowana przez geodetę mapa zasadnicza, której fragment przedstawiono na rysunku?

A. S+E+U

B. S+E+U+W

C. S+U

D. S+E

BUD.19Pytanie 1245

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Obsługa inwestycji budowlanych

Jak nazywają się punkty oznaczone na rysunku cyframi 1, 2, 3, 4, które służą do wyznaczania przemieszczeń obiektu?

Schemat budynku z czterema punktami oznaczonymi cyframi 1–4 na elewacji, służącymi do pomiaru przemieszczeń obiektu.

A. Odniesienia.

B. Kontrolowane.

C. Wiążące.

D. Kontrolne.

BUD.18Pytanie 1246

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Instrumenty i narzędzia Opracowanie wyników

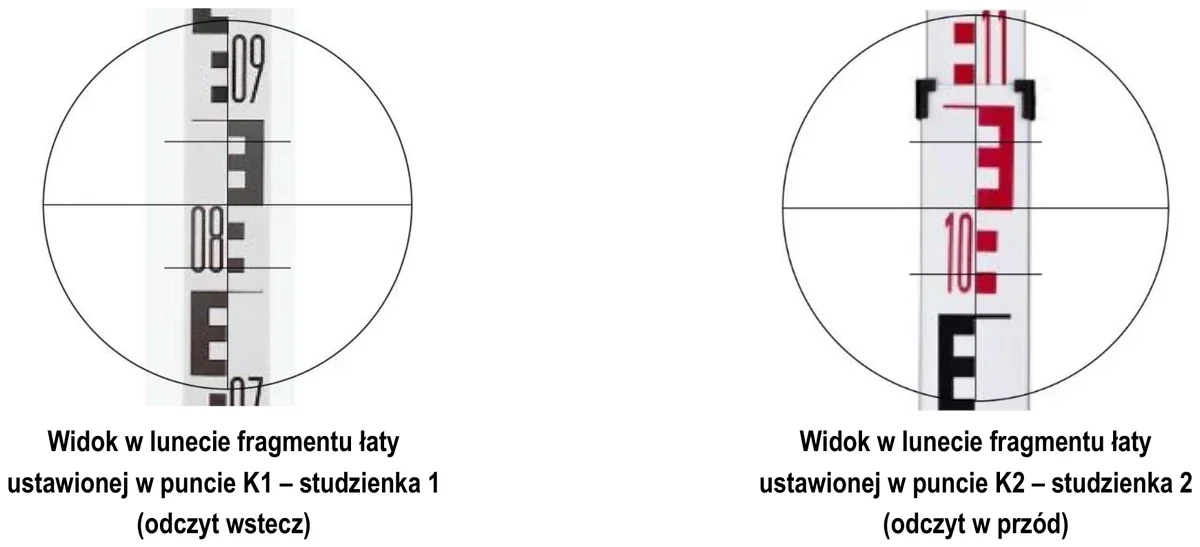

Na podstawie przedstawionych na ilustracjach odczytów z łaty niwelacyjnej (w punktach K1 i K2), uzyskanych podczas pomiaru wysokościowego sieci kanalizacyjnej, oblicz różnicę wysokości ∆hK1-K2 pomiędzy dnami studzienek 1 i 2.

Dwa widoki łaty niwelacyjnej w lunecie dla punktów K1 (odczyt wstecz) i K2 (odczyt w przód)

A. ∆hK1-K2 = 0,020 m

B. ∆hK1-K2 = -0,200 m

C. ∆hK1-K2 = -0,020 m

D. ∆hK1-K2 = 0,200 m

BUD.18Pytanie 1247

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

Dokonano pomiaru kąta pionowego w dwóch ustawieniach lunety, uzyskując rezultaty: O_I= 101^g80^c70^cc, O_II= 298^g17^c00^cc. Jaki jest kąt zenitalny?

A. 196g36c30cc

B. 101g81c85cc

C. 298g18c15cc

D. 199g98c85cc

BUD.19Pytanie 1248

Wykonywanie prac geodezyjnych…

Kategorie: Podziały i granice Mapy i dokumentacja

Jakim kolorem zaznacza się numery nowych działek na mapie z projektem podziału gruntów?

A. Zielonym

B. Czerwonym

C. Brązowym

D. Czarnym

BUD.18Pytanie 1249

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Mapy i kartografia

Jeśli bok kwadratu zmierzonego w terenie ma długość 10 m, to na mapie w skali 1:1000 jego pole powierzchni wyniesie

A. 100,0 cm2

B. 1,0 cm2

C. 0,1 cm2

D. 10,0 cm2

BUD.19Pytanie 1250

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Mapy i dokumentacja

Na podstawie zamieszczonego rysunku oblicz wysokość punktu stropowego H_B projektowanego wyrobiska podziemnego.

A. - 120,981 m

B. 118,512 m

C. 120,981 m

D. - 118,512 m

BUD.18Pytanie 1251

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

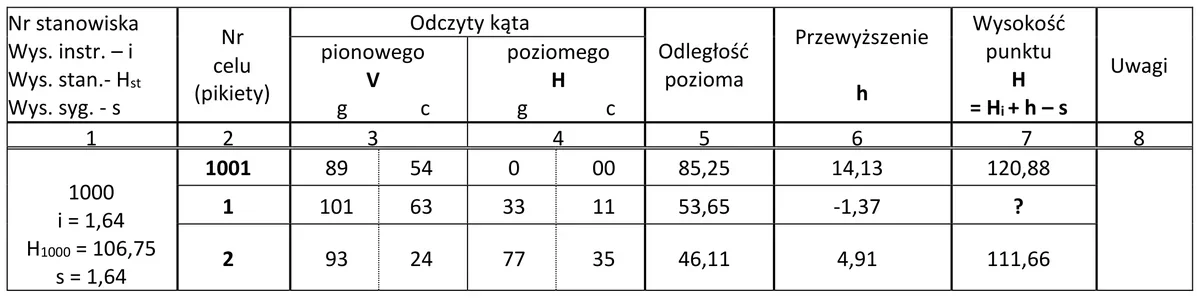

Wysokość punktu nr 1, którą należy wpisać w kolumnie 7 dziennika tachimetrii zwykłej, w miejscu oznaczonym ? wynosi

Fragment dziennika tachimetrii zwykłej ze stanowiskiem 1000 i punktami 1001, 1, 2

A. 105,38

B. 108,12

C. 119,51

D. 122,25

BUD.18Pytanie 1252

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

W jakim rodzaju ciągu niwelacyjnym zakłada się, że teoretyczna suma różnic wysokości pomiędzy punktem startowym a końcowym wynosi 0 mm?

A. Zamkniętym

B. Zawieszonym

C. Otwarty

D. Obliczeniowym

BUD.18Pytanie 1253

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

Jakie jest odchylenie zamkniętego ciągu niwelacyjnego, jeśli wysokości reperu początkowego i końcowego są równe, a suma różnic zmierzonych przewyższeń na tym samym odcinku wynosi [∆h]_p= -8 mm?

A. f∆h = 0 mm

B. f∆h = -8 mm

C. f∆h = -16 mm

D. f∆h = 8 mm

BUD.18Pytanie 1254

Wykonywanie pomiarów sytuacyj…

Kategorie: Opracowanie wyników Mapy i kartografia

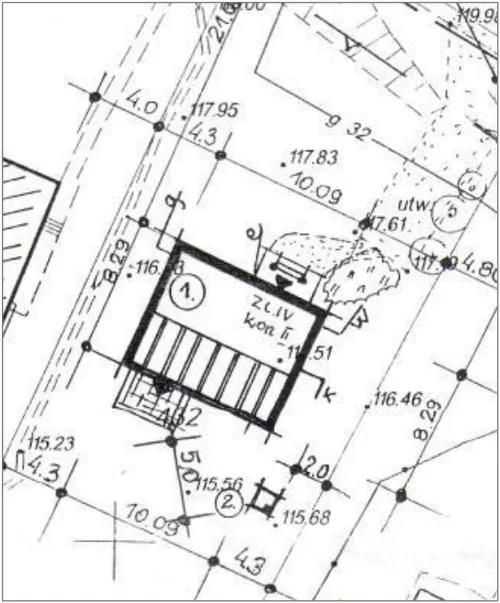

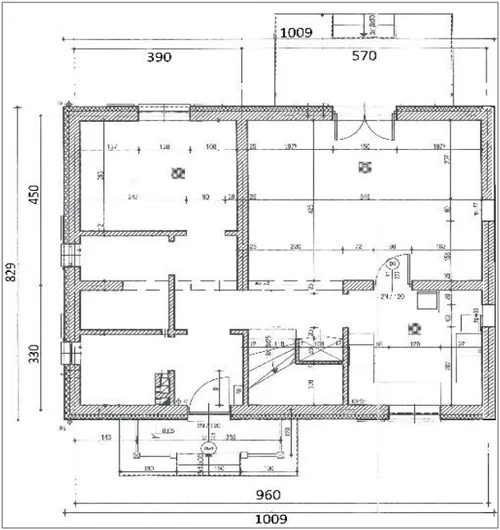

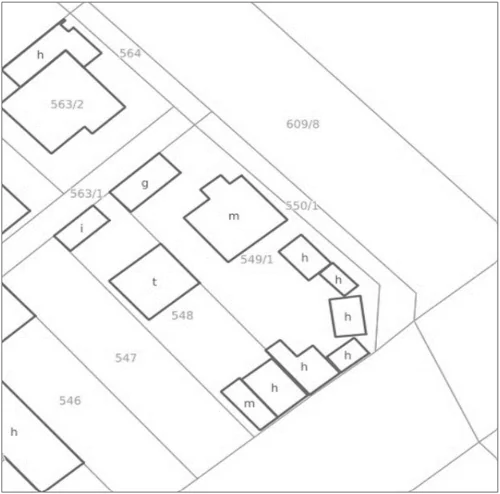

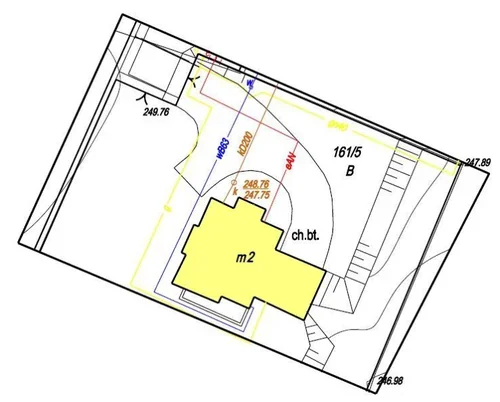

Na którym rysunku przedstawiono mapę z inwentaryzacji powykonawczej budynku i przyłączy?

A. Na rysunku 3.

B. Na rysunku 1.

C. Na rysunku 2.

D. Na rysunku 4.

BUD.18Pytanie 1255

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Instrumenty i narzędzia

Która z wielkości jest obciążona błędem indeksu w trakcie pomiaru?

A. Odległość skośna

B. Odczyt na łacie

C. Kierunek poziomy

D. Kierunek pionowy

BUD.18Pytanie 1256

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Osnowy geodezyjne

Południkiem centralnym odwzorowania Gaussa-Krügera w systemie współrzędnych PL-1992 jest południk

A. 21°

B. 15°

C. 19°

D. 17°

BUD.19Pytanie 1257

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Pomiary geodezyjne

Jakie wielkości są mierzone w sieci trygonometrycznej wykorzystywanej do określania bezwzględnych przemieszczeń poziomych obiektu?

A. Miary czołowe

B. Przewyższenia

C. Kąty poziome

D. Kąty pionowe

BUD.18Pytanie 1258

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Instrumenty i narzędzia

Miara kontrolna przy pomiarze szczegółów sytuacyjnych, którą przedstawia rysunek, to

A. czołówka.

B. przecięcie.

C. przekątna.

D. podpórka.

BUD.19Pytanie 1259

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Gospodarka nieruchomościami

Który z wymienionych podmiotów nie jest uwzględniany w ewidencji gruntów oraz budynków?

A. Jednostka organizacyjna zarządzająca nieruchomością na stałe

B. Użytkownik wieczysty nieruchomości

C. Właściciel nieruchomości

D. Osoba, która ma lokatorskie spółdzielcze prawo do lokalu

BUD.18Pytanie 1260

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Instrumenty i narzędzia

W teodolicie stała podstawa, która służy do jego ustawienia w poziomie, nazywana jest

A. pionem

B. limbusem

C. alidadą

D. spodarką

BUD.18Pytanie 1261

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

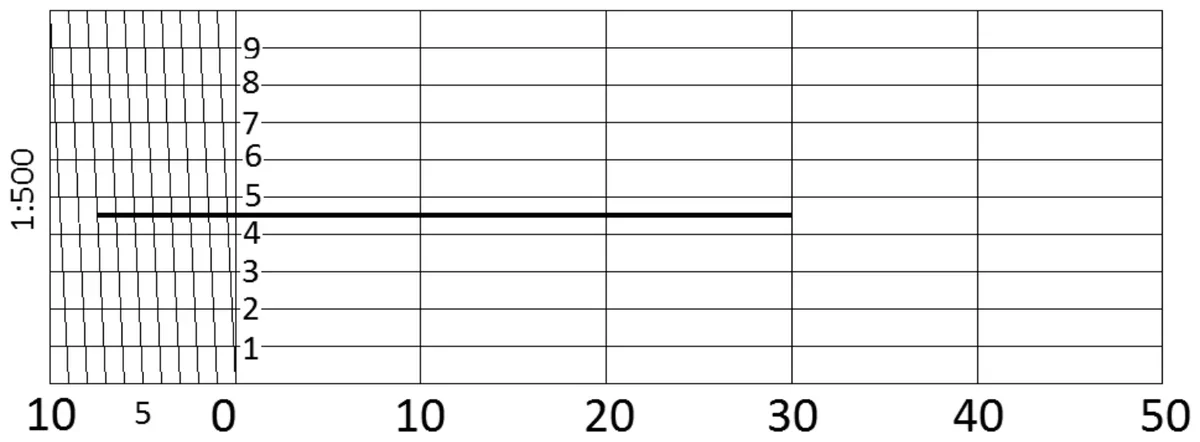

Długość terenowa odcinka, zaznaczonego na rysunku podziałki transwersalnej, wynosi

Podziałka transwersalna 1:500 z zaznaczonym odcinkiem

A. 38,45 m

B. 37,45 m

C. 35,45 m

D. 34,45 m

BUD.19Pytanie 1262

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Podziały i granice

W procesie rozgraniczania, po przeprowadzeniu działań mających na celu ustalenie granic, geodeta przygotowuje protokół

A. ustalenia stanu władania

B. graniczny

C. kontrolny

D. przyjęcia granic

BUD.18Pytanie 1263

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

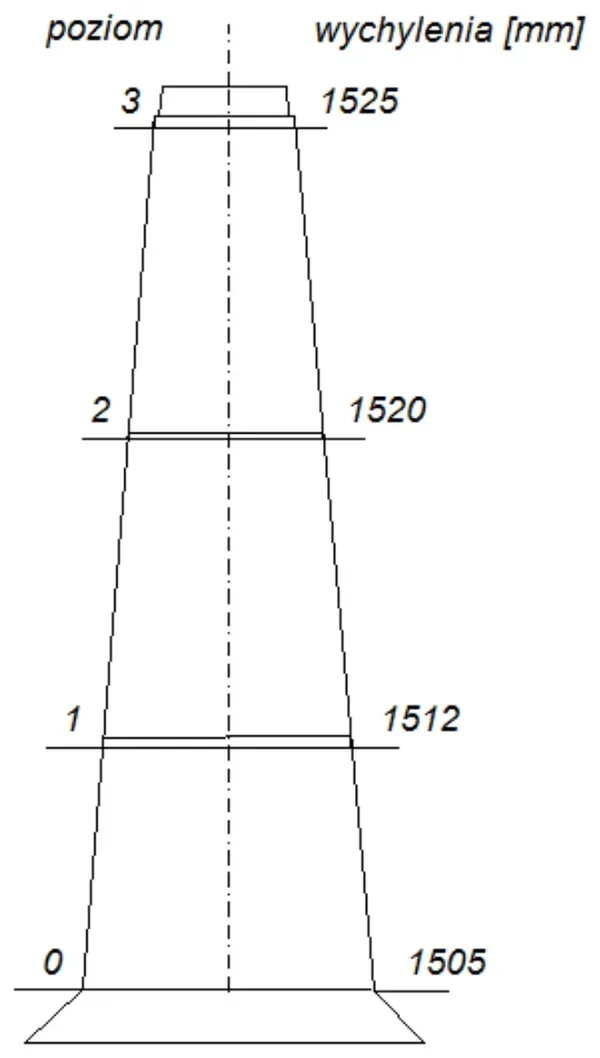

Oblicz wychylenie osi komina na poziomie 3 względem poziomu odniesienia na podstawie danych przedstawionych na szkicu.

Szkic komina z poziomami 0-3 i wychyleniami 1505, 1512, 1520 i 1525 mm

A. 5 mm

B. 20 mm

C. 15 mm

D. 25 mm

BUD.18Pytanie 1264

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

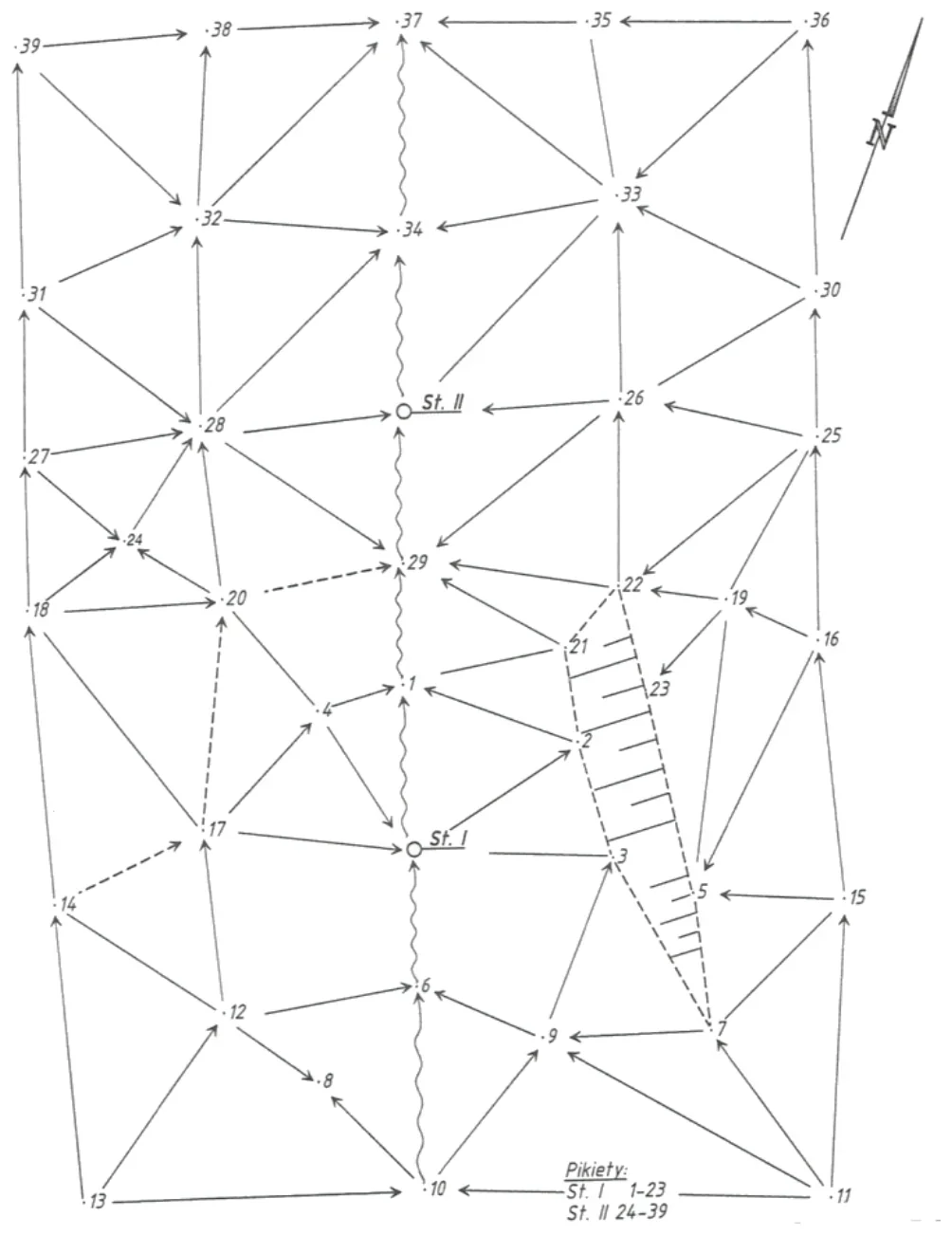

Na rysunku przedstawiono szkic niwelacji

Szkic z pikietami 1-39 i stanowiskami St. I i St. II połączonymi strzałkami

A. profilów i przekrojów.

B. punktów rozproszonych.

C. reperów.

D. siatkowej.

BUD.19Pytanie 1265

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Podziały i granice

Co powinien zrobić geodeta, gdy podczas wywiadu terenowego wykonywanego przed ustaleniem granic odnalazł widoczny na zdjęciu znak graniczny, który nie jest uwidoczniony w otrzymanych materiałach z PZGiK?

A. Zignorować w dalszym postępowaniu znak terenowy, gdyż nie występuje w dokumentacji udostępnionej przez PODGiK.

B. Wykopać betonową część znaku w celu odnalezienia i pomiaru części podziemnej znaku.

C. Wezwać właściciela nieruchomości do usunięcia znaku.

D. Zaznaczyć jego położenie na mapie z wywiadu terenowego oraz dokonać jego pomiaru.

BUD.19Pytanie 1266

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Gospodarka nieruchomościami

Zadaniem modernizacji systemu ewidencji gruntów oraz budynków nie jest

A. stworzenie kompletnego zakresu zbioru danych ewidencyjnych

B. uzupełnienie zbioru danych ewidencyjnych

C. udoskonalenie działania informatycznego systemu zarządzającego bazą danych

D. ulepszenie obsługi klientów

BUD.18Pytanie 1267

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

Podaj wartości współrzędnych geodezyjnych narożnika 4 budynku przedstawionego na rysunku, usytuowanego równolegle do kierunku północy, jeżeli wartości współrzędnych punktu 2 wynoszą X₂ = 250,00 m, Y₂ = 250,00 m.

A. X4 = 250,00 m; Y4 = 247,00 m

B. X4 = 250,00 m; Y4 = 258,00 m

C. X4 = 242,00 m; Y4 = 250,00 m

D. X4 = 247,00 m; Y4 = 242,00 m

BUD.19Pytanie 1268

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Pomiary geodezyjne Mapy i dokumentacja

Oblicz pole powierzchni działki na podstawie szkicu poglądowego oraz wzoru.

Szkic trójkątnej działki o bokach 40,00 m, 30,00 m i 50,00 m oraz wzór Herona

A. 60 m2

B. 70 m2

C. 600 m2

D. 700 m2

BUD.19Pytanie 1269

Wykonywanie prac geodezyjnych…

Kategorie: Podziały i granice Pomiary geodezyjne Mapy i dokumentacja

Na podstawie szkicu dokumentacyjnego łuku kołowego trasy oblicz kąt, który należy odłożyć od stycznej głównej PW ze stanowiska w punkcie P w celu wytyczenia punktu S metodą biegunową.

Szkic dokumentacyjny łuku kołowego trasy z punktami P, S, K, stycznymi, cięciwami, promieniem R=420 oraz kątem α=17,7964g.

A. 4,4491g

B. 17,7964g

C. 50,0000g

D. 8,8982g

BUD.19Pytanie 1270

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Pomiary geodezyjne

Powierzchnia działki ewidencyjnej wyrażana jest w hektarach z precyzją do

A. 0,01 ha

B. 0,001 ha

C. 0,0001 ha

D. 0,00001 ha

BUD.18Pytanie 1271

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Osnowy geodezyjne

Najwyższy dozwolony średni błąd lokalizacji punktów pomiarowych osnowy sytuacyjnej w odniesieniu do najbliższych punktów poziomej osnowy geodezyjnej wynosi

A. 0,10 m

B. 0,05 m

C. 0,15 m

D. 0,20 m

BUD.19Pytanie 1272

Wykonywanie prac geodezyjnych…

Kategorie: Podziały i granice Pomiary geodezyjne

Który element zastabilizowanego punktu odniesienia przedstawiono na fotografii?

Fotografia betonowej głowicy z trójkątną metalową płytą z otworem pośrodku i trzema okrągłymi elementami w narożach

A. Punkt po przemieszczeniu.

B. Punkt osiowy.

C. Płytę centrującą w głowicy filara.

D. Pokrywę metalową z reperem w dolnej części.

BUD.18Pytanie 1273

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

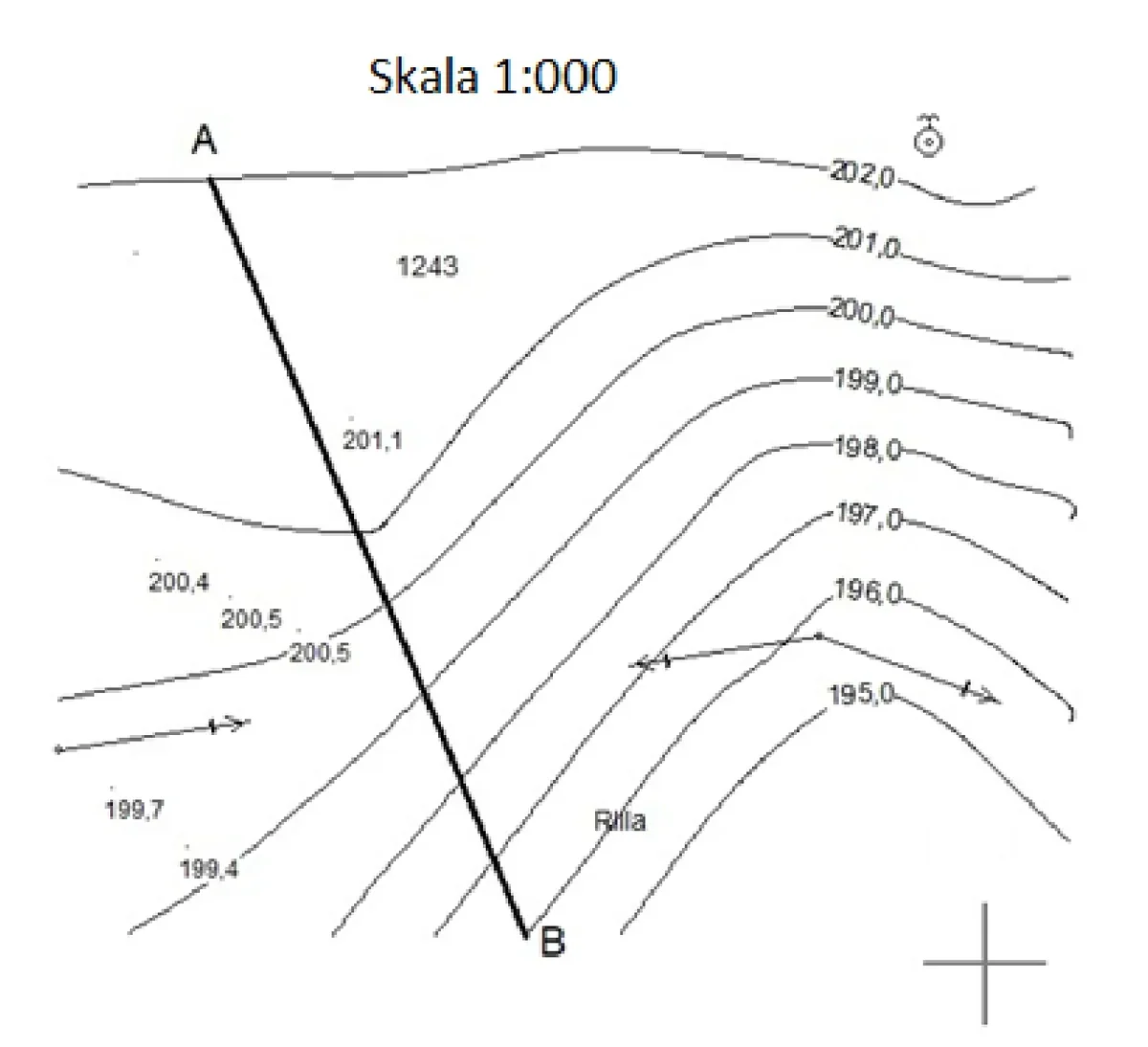

Aby sporządzić profil podłużny terenu dla odcinka A-B, przedstawionego na mapie sytuacyjno-wysokościowej, należy przyjąć poziom porównawczy równy

Fragment mapy sytuacyjno-wysokościowej z warstwicami i odcinkiem A-B

A. 193,0 m

B. 205,0 m

C. 201,0 m

D. 197,0 m

BUD.18Pytanie 1274

Wykonywanie pomiarów sytuacyj…

Kategorie: Mapy i kartografia

Jakiego skrótu należy użyć na mapie zasadniczej w przypadku opisu drogi, która nie ma swojej nazwy?

A. ul.

B. pl.

C. dr.

D. al.

BUD.18Pytanie 1275

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników

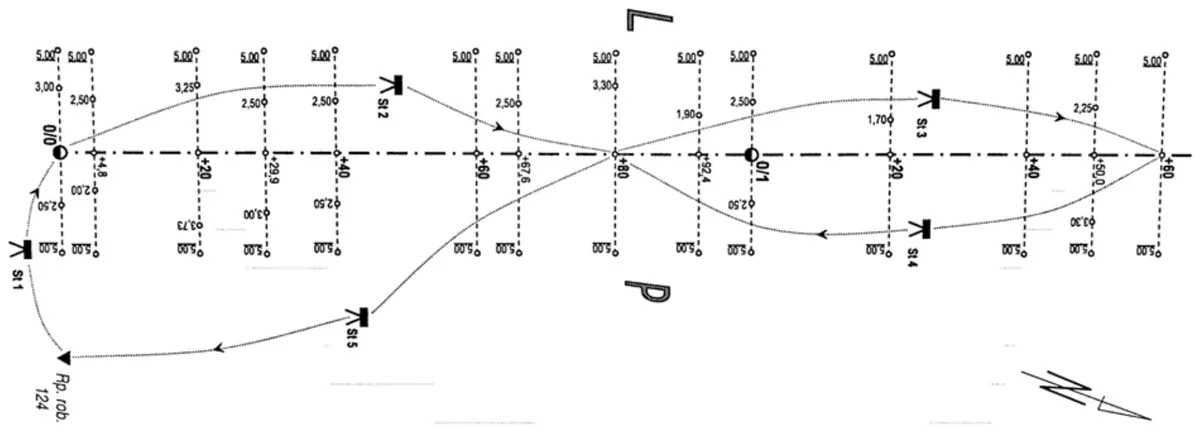

W czasie którego pomiaru został wykonany zamieszczony fragment szkicu polowego?

Fragment szkicu polowego trasy z hektometrami, stanowiskami i odczytami

A. Niwelacji trygonometrycznej.

B. Niwelacji reperów.

C. Niwelacji profilów.

D. Niwelacji siatkowej.

BUD.19Pytanie 1276

Wykonywanie prac geodezyjnych…

Kategorie: Kataster nieruchomości Gospodarka nieruchomościami

W obrębie znajduje się 5 działek na gruntach ornych klasy Ilia, z każdą o powierzchni 5 ha. Jaką łączną wartość ma ten obręb, jeśli szacunkowa wartość 1 ha gruntów ornych klasy Ilia wynosi 100 jednostek szacunkowych?

A. 20 500 j.sz.

B. 200 500 j.sz.

C. 2 500 j.sz.

D. 250 j.sz.

BUD.18Pytanie 1277

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Opracowanie wyników Mapy i kartografia

Wyniki inwentaryzacji obiektu zaznaczone są kolorem czerwonym na kopii planu

A. zasadniczej

B. topograficznej

C. branżowej

D. glebowo-rolniczej

BUD.18Pytanie 1278

Wykonywanie pomiarów sytuacyj…

Kategorie: Pomiary geodezyjne Instrumenty i narzędzia

Geodezyjne pomiary sytuacyjne w terenie nie mogą być realizowane za pomocą metod

A. wcięć kątowych, liniowych i kątowo-liniowych.

B. skaningu laserowego.

C. ortogonalną (domiarów prostokątnych).

D. biegunowej.

BUD.19Pytanie 1279

Wykonywanie prac geodezyjnych…

Kategorie: Pomiary geodezyjne Obsługa inwestycji budowlanych

Na podstawie danych z rysunku oblicz współrzędne X i Y naroża B realizowanego budynku.

Szkic budynku z narożami A, B, C, D, miarami -5,00, -7,00, -15,00 i współrzędnymi X1 = Y1 = 500,00 m

A. XB=512,00 m, YB=520,00 m

B. XB=505,00 m, YB=520,00 m

C. XB=512,00 m, YB=505,00 m

D. XB=505,00 m, YB=505,00 m

BUD.18Pytanie 1280

Wykonywanie pomiarów sytuacyj…

Kategorie: Opracowanie wyników Przepisy i organizacja

Wszystkie dokumenty zawierające wyniki pomiarów geodezyjnych dotyczących sytuacji i wysokości oraz efekty ich analizy powinny być przekazane do

A. Pracowni Baz Danych Zasobu Geodezyjnego i Kartograficznego

B. Archiwum Geodezyjnego

C. Banku Danych Lokalnych

D. Państwowego Zasobu Geodezyjnego i Kartograficznego

Technik geodeta - pytania egzaminacyjne

Część praktyczna egzaminu

Filtrowanie pytań

Na mapie wykonanej w skali 1:500 zaznaczono działkę o powierzchni 480 mm2. Jaka jest rzeczywista powierzchnia tej działki w terenie?

Do projekcji prostokątnej wyznaczonych punktów na linię wykorzystuje się

Na rysunku przedstawiono rozjazd kolejowy

W jakim zakresie została zaktualizowana przez geodetę mapa zasadnicza, której fragment przedstawiono na rysunku?

Jak nazywają się punkty oznaczone na rysunku cyframi 1, 2, 3, 4, które służą do wyznaczania przemieszczeń obiektu?

Na podstawie przedstawionych na ilustracjach odczytów z łaty niwelacyjnej (w punktach K1 i K2), uzyskanych podczas pomiaru wysokościowego sieci kanalizacyjnej, oblicz różnicę wysokości ∆hK1-K2 pomiędzy dnami studzienek 1 i 2.

Dokonano pomiaru kąta pionowego w dwóch ustawieniach lunety, uzyskując rezultaty: OI= 101g80c70cc, OII= 298g17c00cc. Jaki jest kąt zenitalny?

Jakim kolorem zaznacza się numery nowych działek na mapie z projektem podziału gruntów?

Jeśli bok kwadratu zmierzonego w terenie ma długość 10 m, to na mapie w skali 1:1000 jego pole powierzchni wyniesie

Na podstawie zamieszczonego rysunku oblicz wysokość punktu stropowego HB projektowanego wyrobiska podziemnego.

Wysokość punktu nr 1, którą należy wpisać w kolumnie 7 dziennika tachimetrii zwykłej, w miejscu oznaczonym ? wynosi

W jakim rodzaju ciągu niwelacyjnym zakłada się, że teoretyczna suma różnic wysokości pomiędzy punktem startowym a końcowym wynosi 0 mm?

Jakie jest odchylenie zamkniętego ciągu niwelacyjnego, jeśli wysokości reperu początkowego i końcowego są równe, a suma różnic zmierzonych przewyższeń na tym samym odcinku wynosi [∆h]p= -8 mm?

Na którym rysunku przedstawiono mapę z inwentaryzacji powykonawczej budynku i przyłączy?

Która z wielkości jest obciążona błędem indeksu w trakcie pomiaru?

Południkiem centralnym odwzorowania Gaussa-Krügera w systemie współrzędnych PL-1992 jest południk

Jakie wielkości są mierzone w sieci trygonometrycznej wykorzystywanej do określania bezwzględnych przemieszczeń poziomych obiektu?

Miara kontrolna przy pomiarze szczegółów sytuacyjnych, którą przedstawia rysunek, to

Który z wymienionych podmiotów nie jest uwzględniany w ewidencji gruntów oraz budynków?

W teodolicie stała podstawa, która służy do jego ustawienia w poziomie, nazywana jest

Długość terenowa odcinka, zaznaczonego na rysunku podziałki transwersalnej, wynosi

W procesie rozgraniczania, po przeprowadzeniu działań mających na celu ustalenie granic, geodeta przygotowuje protokół

Oblicz wychylenie osi komina na poziomie 3 względem poziomu odniesienia na podstawie danych przedstawionych na szkicu.

Na rysunku przedstawiono szkic niwelacji

Co powinien zrobić geodeta, gdy podczas wywiadu terenowego wykonywanego przed ustaleniem granic odnalazł widoczny na zdjęciu znak graniczny, który nie jest uwidoczniony w otrzymanych materiałach z PZGiK?

Zadaniem modernizacji systemu ewidencji gruntów oraz budynków nie jest

Podaj wartości współrzędnych geodezyjnych narożnika 4 budynku przedstawionego na rysunku, usytuowanego równolegle do kierunku północy, jeżeli wartości współrzędnych punktu 2 wynoszą X2 = 250,00 m, Y2 = 250,00 m.

Oblicz pole powierzchni działki na podstawie szkicu poglądowego oraz wzoru.

Na podstawie szkicu dokumentacyjnego łuku kołowego trasy oblicz kąt, który należy odłożyć od stycznej głównej PW ze stanowiska w punkcie P w celu wytyczenia punktu S metodą biegunową.

Powierzchnia działki ewidencyjnej wyrażana jest w hektarach z precyzją do

Najwyższy dozwolony średni błąd lokalizacji punktów pomiarowych osnowy sytuacyjnej w odniesieniu do najbliższych punktów poziomej osnowy geodezyjnej wynosi

Który element zastabilizowanego punktu odniesienia przedstawiono na fotografii?

Aby sporządzić profil podłużny terenu dla odcinka A-B, przedstawionego na mapie sytuacyjno-wysokościowej, należy przyjąć poziom porównawczy równy

Jakiego skrótu należy użyć na mapie zasadniczej w przypadku opisu drogi, która nie ma swojej nazwy?

W czasie którego pomiaru został wykonany zamieszczony fragment szkicu polowego?

W obrębie znajduje się 5 działek na gruntach ornych klasy Ilia, z każdą o powierzchni 5 ha. Jaką łączną wartość ma ten obręb, jeśli szacunkowa wartość 1 ha gruntów ornych klasy Ilia wynosi 100 jednostek szacunkowych?

Wyniki inwentaryzacji obiektu zaznaczone są kolorem czerwonym na kopii planu

Geodezyjne pomiary sytuacyjne w terenie nie mogą być realizowane za pomocą metod

Na podstawie danych z rysunku oblicz współrzędne X i Y naroża B realizowanego budynku.

Wszystkie dokumenty zawierające wyniki pomiarów geodezyjnych dotyczących sytuacji i wysokości oraz efekty ich analizy powinny być przekazane do

Dokonano pomiaru kąta pionowego w dwóch ustawieniach lunety, uzyskując rezultaty: O_I= 101^g80^c70^cc, O_II= 298^g17^c00^cc. Jaki jest kąt zenitalny?

Na podstawie zamieszczonego rysunku oblicz wysokość punktu stropowego H_B projektowanego wyrobiska podziemnego.

Jakie jest odchylenie zamkniętego ciągu niwelacyjnego, jeśli wysokości reperu początkowego i końcowego są równe, a suma różnic zmierzonych przewyższeń na tym samym odcinku wynosi [∆h]_p= -8 mm?

Podaj wartości współrzędnych geodezyjnych narożnika 4 budynku przedstawionego na rysunku, usytuowanego równolegle do kierunku północy, jeżeli wartości współrzędnych punktu 2 wynoszą X₂ = 250,00 m, Y₂ = 250,00 m.
