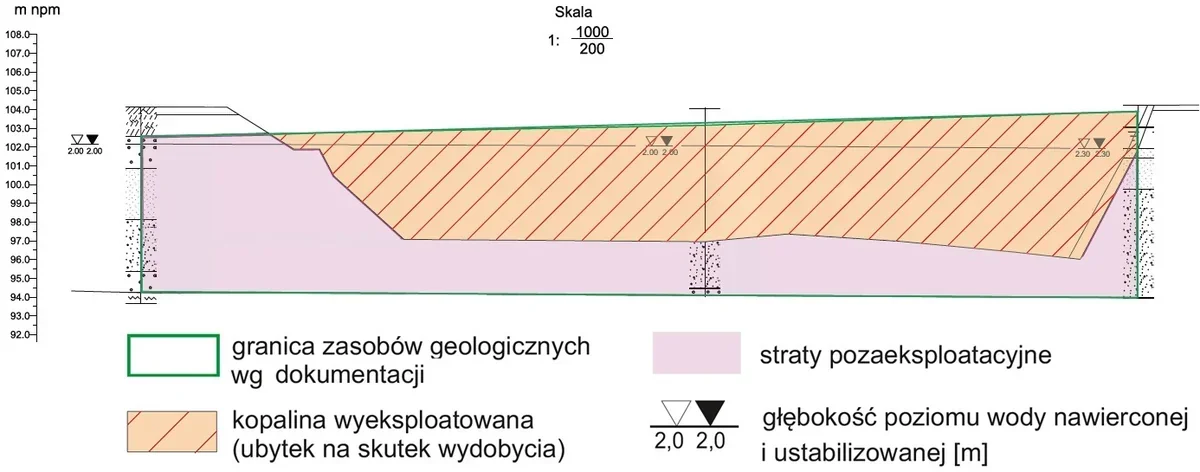

Dokument mierniczo-geologiczny przedstawiony na rysunku to
A. profil zwałowiska wewnętrznego.
B. mapa sytuacyjno-wysokościowa.
C. mapa ewidencji gruntów.
D. przekrój geologiczny.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.10-X-19.06).
Dokument przedstawiony na rysunku to przekrój geologiczny, który jest kluczowym narzędziem w geologii i górnictwie. Przekroje geologiczne służą do wizualizacji warstw podłoża oraz ich głębokości, co jest niezwykle istotne przy prowadzeniu badań geologicznych i planowaniu wydobycia surowców. W przekroju można zauważyć różnorodność warstw, ich granice oraz granice zasobów geologicznych, co pozwala na ocenę potencjalnych miejsc eksploatacji. W praktyce, przekroje geologiczne są wykorzystywane w projektowaniu i planowaniu inwestycji budowlanych, co wpływa na bezpieczeństwo oraz efektywność takich przedsięwzięć. Używając standardów branżowych, takich jak normy ISO dotyczące geologii, profesjonalne przekroje pomagają w zrozumieniu struktury podłoża i jego właściwości, co jest niezbędne w wielu zastosowaniach, od budownictwa po zarządzanie zasobami naturalnymi.
Odpowiedzi, które wybrano, mogą wydawać się na pierwszy rzut oka logiczne, ale każda z nich nie odnosi się bezpośrednio do definicji przekroju geologicznego. Mapa sytuacyjno-wysokościowa, na przykład, ma na celu przedstawienie ukształtowania terenu oraz jego wysokości w kontekście poziomu morza, co jest zupełnie innym podejściem do prezentacji danych geologicznych. Tego rodzaju mapa jest przydatna w inżynierii lądowej oraz planowaniu przestrzennym, ale nie ukazuje warstw geologicznych w przekroju. Profil zwałowiska wewnętrznego, z drugiej strony, odnosi się do struktury składowania odpadów w kopalniach, co również nie jest tożsame z przekrojem geologicznym, który przedstawia naturalne warstwy ziemi. Mapa ewidencji gruntów dotyczy głównie informacji prawnych i administracyjnych na temat gruntów, co nie ma związku z geologią ani z badaniem struktury podłoża. Typowym błędem myślowym jest mylenie różnych typów dokumentacji, co prowadzi do nieporozumień na etapie planowania i oceny projektów budowlanych.
