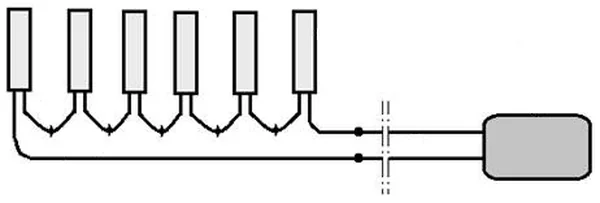

Które połączenie obwodu strzałowego przestawiono na rysunku?
A. Szeregowe.
B. Szeregowo-równoległe.
C. Równoległe.
D. Równoległo-szeregowe.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz MG.10-SG-22.01).
Połączenie szeregowe, które zostało przedstawione na rysunku, charakteryzuje się tym, że wszystkie elementy obwodu są połączone jeden za drugim, co skutkuje tym, że prąd przepływa przez każdy z nich w tej samej kolejności. W praktyce oznacza to, że jeśli jeden element (np. żarówka) ulegnie uszkodzeniu, cały obwód przestaje działać. Jest to kluczowa cecha obwodów szeregowych, która może być zarówno zaletą, jak i wadą. W przypadku zastosowań praktycznych, takie połączenia są często wykorzystywane w układach, gdzie istotne jest, aby prąd płynął przez wszystkie elementy w tej samej kolejności, jak np. w prostych lampkach choinkowych. W inżynierii elektrycznej, obwody szeregowe są również używane w pomiarach, gdzie ważne jest, aby wszystkie elementy były dokładnie włączone w ten sam tor prądowy. Zgodnie z dobrymi praktykami, projektując obwody szeregowe, należy także zwrócić uwagę na ich rezystancję, ponieważ całkowita rezystancja obwodu szeregowego jest sumą rezystancji poszczególnych elementów.
Wybór odpowiedzi, która nie odnosi się do połączenia szeregowego, może wynikać z nieporozumienia dotyczącego charakterystyki obwodów elektrycznych. Na przykład, połączenie równoległe charakteryzuje się tym, że wszystkie elementy są podłączone do tej samej pary zacisków, co oznacza, że każdy z nich może pracować niezależnie. W takiej konfiguracji, awaria jednego z elementów nie wpływa na działanie pozostałych, co jest sprzeczne z zasadami działania obwodu szeregowego. Z kolei połączenie równoległo-szeregowe łączy cechy obu typów, co komplikuje zrozumienie ich działania, a nieprecyzyjne rozróżnienie między tymi połączeniami może prowadzić do błędów konstrukcyjnych, które są niezgodne z najlepszymi praktykami w inżynierii elektrycznej. Warto również zauważyć, że odpowiedzi takie jak szeregowo-równoległe mogą wprowadzać w błąd, ponieważ sugerują złożoną konfigurację, która w rzeczywistości nie została przedstawiona na rysunku. Każdy z tych typów połączeń ma swoje zastosowania i specyfikę, dlatego ważne jest, aby mieć jasność co do ich różnic, aby uniknąć nieprawidłowych wniosków i błędów w praktyce inżynieryjnej.
