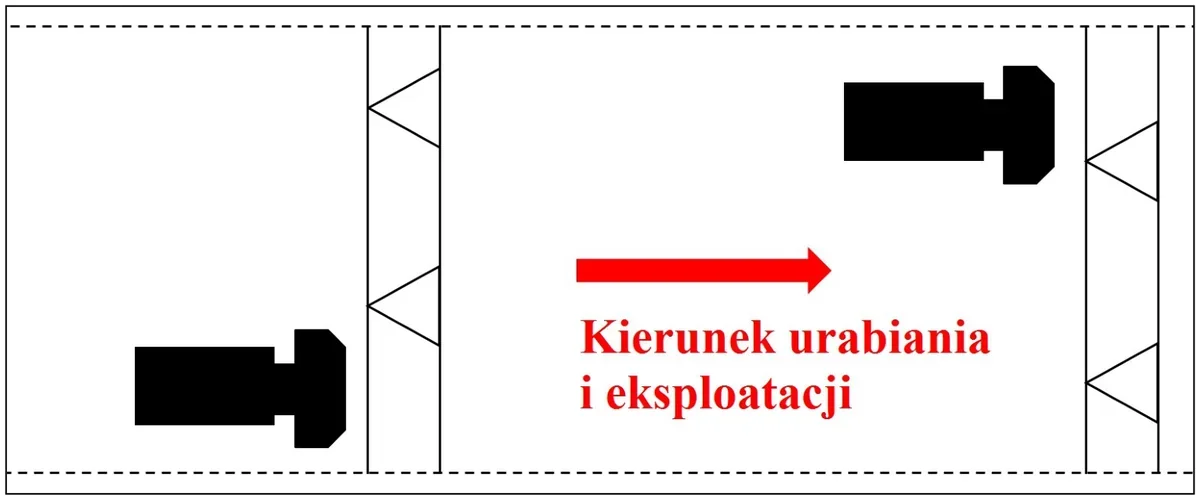

Na rysunku przedstawiono system eksploatacji
A. wachlarzowy.
B. równoległy.
C. krzywoliniowy.
D. kombinowany.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.10-X-19.06).
Odpowiedź "równoległy" jest poprawna, ponieważ w przedstawionym systemie eksploatacji kierunek urabiania i eksploatacji wyrobisk jest zgodny z ułożeniem równoległym. Taki układ wyrobisk jest często stosowany w górnictwie i innych branżach inżynieryjnych, gdzie efektywność eksploatacji jest kluczowa. W przypadku systemu równoległego, wyrobiska są zaprojektowane w taki sposób, aby maksymalizować wydajność poprzez minimalizację czasu transportu materiałów oraz optymalizację procesów urabiania. W praktyce, zastosowanie systemu równoległego można zauważyć w kopalniach, gdzie równolegle eksploatowane są różne sekcje złoża, co pozwala na skuteczniejsze zarządzanie zasobami. Przykładem może być podziemna kopalnia węgla, w której równoległe wyrobiska umożliwiają jednoczesny dostęp do kilku pokładów, co przyczynia się do zwiększenia wydajności i obniżenia kosztów operacyjnych. Dobre praktyki w projektowaniu systemów równoległych obejmują dokładne planowanie układu wyrobisk, które powinny być dostosowane do geologii terenu oraz rodzaju eksploatowanych surowców.
Wybór odpowiedzi, która nie jest poprawna, może wynikać z nieporozumienia dotyczącego charakterystyki różnych systemów eksploatacji. System kombinowany, w przeciwieństwie do równoległego, oznacza połączenie różnych metod eksploatacji, co nie jest zgodne z obrazem przedstawionym w pytaniu. W takich systemach często występuje różnorodny układ wyrobisk, co czyni je bardziej złożonymi w porównaniu do układu równoległego. System wachlarzowy wiąże się z układem wyrobisk, który rozchodzi się w formie wachlarza, co również nie pasuje do równoległych linii wyrobisk. Krzywoliniowy system eksploatacji, jak sama nazwa wskazuje, charakteryzuje się wyrobiskami o kształcie krzywoliniowym, co jest diametralnie różne od układu równoległego. Te błędne odpowiedzi mogą sugerować błędne zrozumienie podstawowych zasad projektowania układów wyrobisk w górnictwie, które powinny być dostosowane do geologicznych warunków i specyfiki eksploatowanych surowców. Typowym błędem myślowym jest mylenie układów wyrobisk oraz ich zastosowania w różnych kontekstach, co może prowadzić do niewłaściwego doboru metod eksploatacji oraz nieefektywnego zarządzania surowcami.
