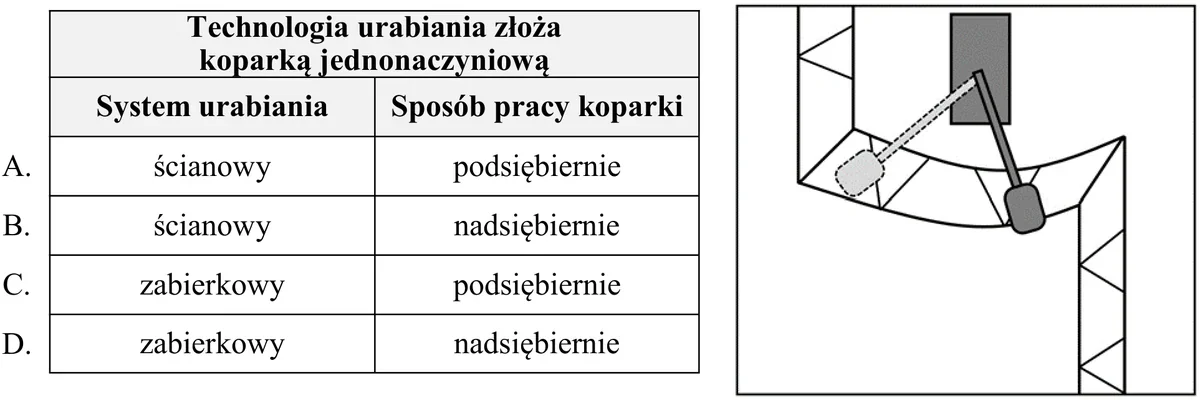

Którą technologię urabiania złoża koparką jednonaczyniową przedstawiono na rysunku?
D.
A.
C.
B.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz M.41-SG-20.06).
Odpowiedź C jest właściwa, bo ten wariant pokazuje prawidłowy układ pracy koparki jednonaczyniowej przy urabianiu złoża w technologii zabierkowej. Chodzi o to, że koparka pracuje cyklicznie: nabiera urobek naczyniem, wykonuje obrót nadwozia, wysypuje materiał na środek transportu albo na odkład, a potem wraca do przodka. Na takim schemacie ważne są szczegóły: ustawienie maszyny względem skarpy, kierunek postępu frontu robót, zasięg ramienia oraz miejsce podstawienia wozidła lub samochodu technologicznego. Moim zdaniem to jedno z tych pytań, gdzie nie wystarczy znać nazwę maszyny, trzeba „czytać” rysunek roboczy. W praktyce dobry układ powinien ograniczać puste obroty koparki, zapewniać bezpieczną odległość od krawędzi skarpy i pozwalać na płynny załadunek. Takie rozwiązanie jest zgodne z dobrą praktyką w odkrywce: najpierw ocenia się geometrię piętra, wysokość urabiania, zasięg roboczy koparki i sposób odbioru urobku. Dopiero potem dobiera się organizację pracy. Przy koparkach jednonaczyniowych szczególnie pilnuje się stabilności stanowiska, nośności podłoża oraz tego, żeby naczynie nie pracowało poza efektywnym zakresem, bo wtedy spada wydajność i rośnie zużycie osprzętu.
Warianty inne niż C najczęściej wynikają z pomylenia samej maszyny z technologią jej pracy. Koparka jednonaczyniowa może wyglądać podobnie na różnych schematach, ale o poprawnej odpowiedzi decyduje układ urabiania: gdzie stoi maszyna, w którą stronę przesuwa się przodek, skąd wybierany jest urobek i jak jest on odbierany. Na rysunkach mylących często widać ustawienie bardziej pasujące do innego sposobu prowadzenia zabierki, do pracy przy innym poziomie roboczym albo do organizacji, w której transport nie ma logicznego i bezpiecznego dojazdu. To niby drobiazg, ale w kopalni odkrywkowej takie szczegóły decydują o wydajności i bezpieczeństwie.
Typowy błąd polega na tym, że patrzy się tylko na symbol koparki i od razu zakłada, że każdy układ z łyżką będzie poprawny. A tak nie jest. Technologia urabiania musi pasować do zasięgu wysięgnika, promienia obrotu, wysokości skarpy, kierunku postępu robót oraz sposobu załadunku. Jeżeli schemat wymusza zbyt długi obrót, pracę poza optymalnym zasięgiem albo ustawienie maszyny zbyt blisko krawędzi piętra, to w praktyce byłoby to rozwiązanie niekorzystne, a czasem po prostu niebezpieczne. Z mojego doświadczenia takie zadania warto rozwiązywać spokojnie: najpierw znaleźć przodek, potem koparkę, następnie kierunek pracy i dopiero na końcu porównać warianty. Wtedy odpowiedź C robi się dużo bardziej oczywista.
Typowy błąd polega na tym, że patrzy się tylko na symbol koparki i od razu zakłada, że każdy układ z łyżką będzie poprawny. A tak nie jest. Technologia urabiania musi pasować do zasięgu wysięgnika, promienia obrotu, wysokości skarpy, kierunku postępu robót oraz sposobu załadunku. Jeżeli schemat wymusza zbyt długi obrót, pracę poza optymalnym zasięgiem albo ustawienie maszyny zbyt blisko krawędzi piętra, to w praktyce byłoby to rozwiązanie niekorzystne, a czasem po prostu niebezpieczne. Z mojego doświadczenia takie zadania warto rozwiązywać spokojnie: najpierw znaleźć przodek, potem koparkę, następnie kierunek pracy i dopiero na końcu porównać warianty. Wtedy odpowiedź C robi się dużo bardziej oczywista.
