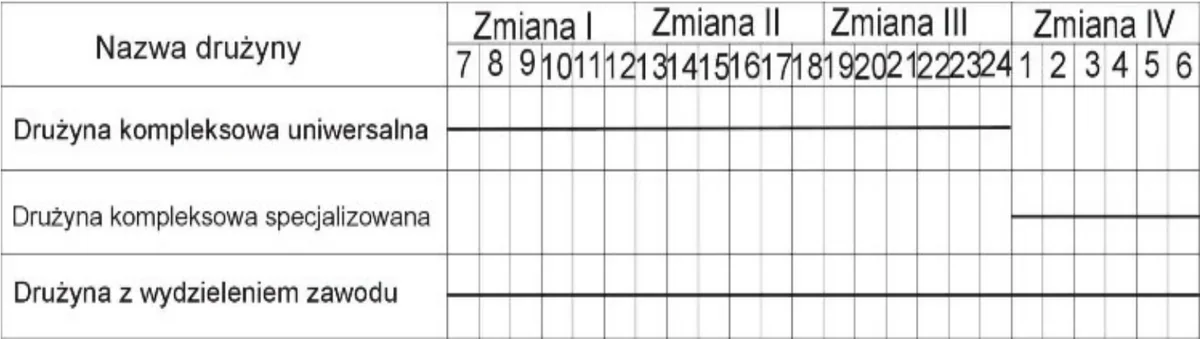

Na rysunku przedstawiono
A. harmonogram robót.
B. wykres obsady.
C. obłożenie robót w przodku.
D. schemat organizacji robót.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.39-X-19.06).
Wykres obsady jest kluczowym narzędziem w zarządzaniu zasobami ludzkimi w projektach budowlanych. Przedstawia on, w jaki sposób różne zespoły są rozplanowane w czasie, co pozwala na optymalne wykorzystanie dostępnych zasobów. Dzięki wykresowi obsady można zidentyfikować, które drużyny są odpowiedzialne za konkretne zadania w określonych godzinach oraz w jakich zmianach pracują. To narzędzie jest szczególnie przydatne w projektach wymagających synchronicznej pracy wielu zespołów, np. podczas budowy czy remontu, gdzie różne specjalizacje muszą współpracować w określonym czasie. Standardy branżowe zalecają korzystanie z wykresów obsady w celu minimalizacji przestojów i maksymalizacji efektywności operacyjnej. Przykładowo, w przypadku budowy dużego obiektu, precyzyjne zaplanowanie zmian i obsady zespołów pozwala uniknąć sytuacji, w której jedna drużyna czeka na zakończenie prac innej, co może prowadzić do niepotrzebnych opóźnień i kosztów. Wykres ten nie tylko wspomaga organizację pracy, ale również zapewnia lepszą komunikację między zespołami, co jest kluczowe dla sukcesu każdego projektu.
Obłożenie robót w przodku, schemat organizacji robót oraz harmonogram robót to terminy, które często mogą być mylone z pojęciem wykresu obsady. Obłożenie robót w przodku odnosi się do ilości pracy, którą należy wykonać w danym etapie projektu. Choć jest to ważny element planowania, nie uwzględnia on szczegółowego rozkładu pracy w czasie ani nie wskazuje, jakie zespoły będą pracować w określonych godzinach. Schemat organizacji robót natomiast przedstawia ogólną strukturę, w ramach której projekty są realizowane, jednak nie daje szczegółowych informacji o tym, jak konkretne zespoły są przydzielane do zadań w poszczególnych zmianach. Harmonogram robót jest narzędziem używanym do planowania całego procesu budowlanego, w tym terminów rozpoczęcia i zakończenia prac, ale również nie precyzuje, jakie drużyny będą zaangażowane w konkretne etapy. Te podejścia mogą prowadzić do nieporozumień, gdyż nie oferują one tak szczegółowego spojrzenia na zasoby ludzkie jak wykres obsady. Typowym błędem jest zakładanie, że obłożenie robót wystarczy do efektywnego zarządzania zespołami, co często prowadzi do problemów z koordynacją i realizacją zadań. Zrozumienie różnicy między tymi narzędziami jest kluczowe dla skutecznego zarządzania projektami budowlanymi, gdzie precyzyjne planowanie i organizacja są niezbędne dla osiągnięcia zamierzonych celów.
