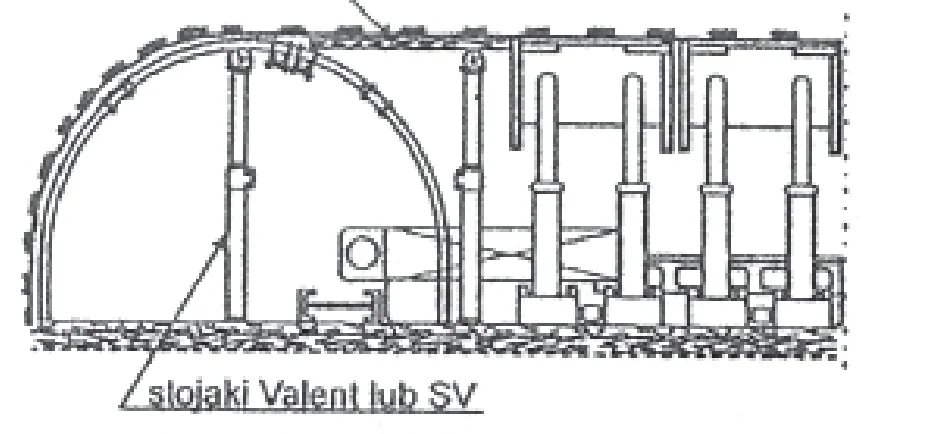

Rysunek przedstawia obudowę
A. skrzyżowania chodników.
B. skrzyżowania ściany z chodnikiem.
C. komory.
D. zabierki.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz M.39-X-14.05).
Skrzyżowanie ściany z chodnikiem jest kluczowym elementem w konstrukcji tuneli, ponieważ to właśnie w tym miejscu dochodzi do interakcji między różnymi komponentami infrastruktury. W przypadku obudowy tunelu, skrzyżowanie to nie tylko wpływa na estetykę, ale przede wszystkim na bezpieczeństwo oraz stabilność całej konstrukcji. Standardy budowlane, takie jak Eurokod 2, podkreślają znaczenie odpowiedniego projektowania tych połączeń, aby zapewnić odpowiednią nośność i trwałość. W praktyce, skrzyżowanie to musi być zaprojektowane w taki sposób, aby wytrzymywało obciążenia zarówno statyczne, jak i dynamiczne, jakie występują w trakcie użytkowania tunelu. Ponadto, w celu poprawy wentylacji i osuszenia chodników, ważne jest, aby odpowiednio modelować przepływ powietrza i wody w tych obszarach. W ten sposób można uniknąć potencjalnych problemów związanych z korozją i degradacją materiałów budowlanych, co jest zgodne z najlepszymi praktykami w branży budowlanej.
Wybór nieprawidłowej odpowiedzi może wynikać z mylnego zrozumienia elementów konstrukcyjnych tunelu. Odpowiedzi dotyczące zabierków i komór są nieadekwatne, ponieważ te elementy nie odnoszą się bezpośrednio do wizualizacji rysunku. Zabierki, jako część stropu tunelu, mają na celu rozprowadzanie obciążeń, jednak nie są one widoczne w kontekście skrzyżowania z chodnikiem. Odpowiedzi odnoszące się do skrzyżowania chodników również są niepoprawne, ponieważ w kontekście tuneli istotne są połączenia między ścianą a chodnikiem, a nie same skrzyżowania chodników, które mogą być bardziej powszechne w kontekście urbanistycznym. Tego rodzaju błędy myślowe mogą wynikać z braku znajomości specyfiki budowy tuneli oraz ich elementów konstrukcyjnych. Istotne jest, aby podczas analizy rysunków budowlanych zwracać uwagę na detale, które bezpośrednio wpływają na funkcjonalność i bezpieczeństwo całej struktury. Zrozumienie różnicy między tymi pojęciami jest kluczowe dla prawidłowego interpretowania rysunków technicznych oraz stosowania odpowiednich praktyk w projektowaniu obiektów inżynieryjnych.
