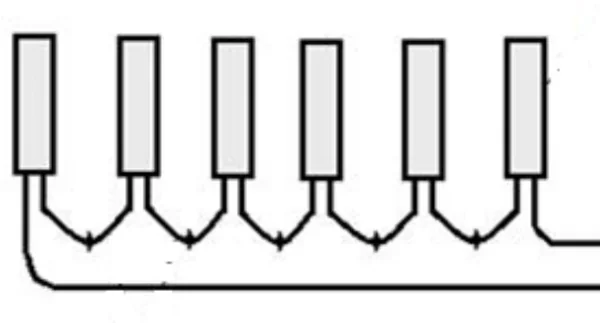

Które połączenie zapalników elektrycznych przedstawiono na rysunku?
A. Równoległe.
B. Szeregowe.
C. Szeregowo-równoległe.
D. Trójpierścieniowe.
Pytanie z egzaminu CKE, styczeń 2024 (arkusz M.39-SG-24.01).
Połączenie szeregowe zapalników elektrycznych, które zidentyfikowałeś, jest podstawowym układem stosowanym w zastosowaniach wymagających jednoczesnego odpalenia wszystkich ładunków. W tym układzie prąd elektryczny przepływa przez każdy zapalnik jeden po drugim, co oznacza, że uszkodzenie jednego zapalnika może spowodować przerwanie obwodu i uniemożliwić odpalenie pozostałych ładunków. Przykładem zastosowania połączeń szeregowych jest górnictwo, gdzie precyzyjne i skoordynowane odpalenie ładunków jest kluczowe dla bezpieczeństwa oraz efektywności prac strzałowych. W praktyce ważne jest, aby zapalniki były odpowiednio dobrane pod względem parametrów technicznych, takich jak oporność oraz maksymalne natężenie prądu, aby zapewnić ich niezawodną pracę. Standardy branżowe, takie jak normy IEC, dostarczają wytycznych dotyczących bezpieczeństwa i skuteczności użycia zapalników w różnych aplikacjach, co jest kluczowe dla minimalizacji ryzyka w zastosowaniach przemysłowych.
Równoległe połączenie zapalników elektrycznych prowadzi do nieporozumień w kontekście działania układów zapalających. W połączeniu równoległym każdy zapalnik jest podłączony bezpośrednio do źródła zasilania, co sprawia, że prąd rozdziela się pomiędzy zapalniki. W takiej konfiguracji, jeśli jeden z zapalników ulegnie uszkodzeniu, pozostałe zapalniki mogą nadal działać. To podejście, mimo że wydaje się praktyczne w niektórych zastosowaniach, nie jest odpowiednie w kontekście ładunków wymagających jednoczesnego odpalenia. Zastosowanie połączenia równoległego w górnictwie mogłoby prowadzić do sytuacji, w której tylko niektóre ładunki zostaną odpalone, co może być katastrofalne w skutkach. Podobnie, koncepcja trójpierścieniowego układu zapalników bazuje na błędnym założeniu, że można jednocześnie wykorzystać wiele ścieżek prądowych w celu zwiększenia niezawodności, co w praktyce komplikuje obsługę i zwiększa ryzyko awarii. Ponadto, szeregowe połączenie zapalników w praktyce górniczej minimalizuje ryzyko przypadkowego odpalenia, co jest zgodne z najlepszymi praktykami branżowymi i standardami bezpieczeństwa. Zrozumienie różnic między tymi połączeniami jest kluczowe dla zapewnienia efektywności i bezpieczeństwa w zastosowaniach wymagających precyzyjnego zarządzania obwodami elektrycznymi.
