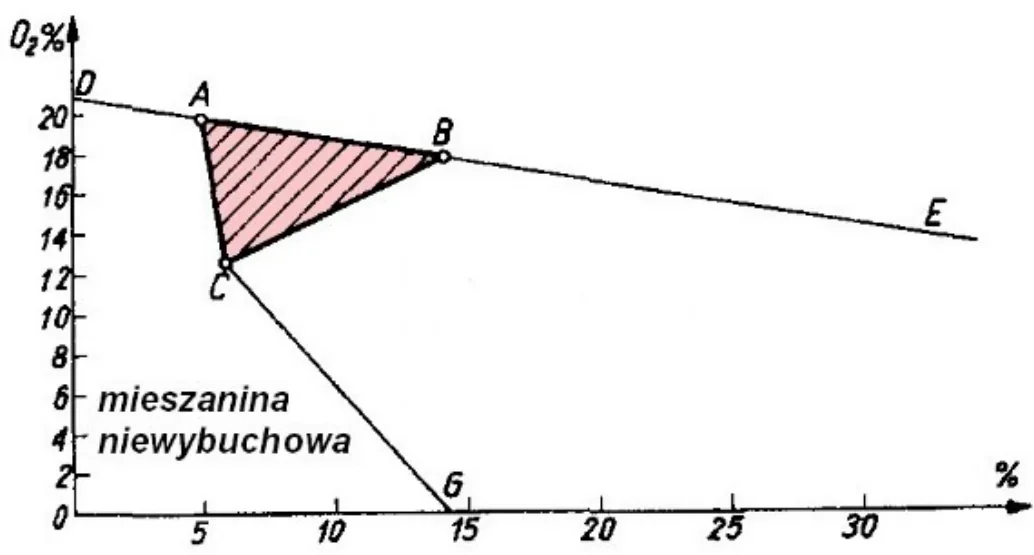

Rysunek przedstawia wykres wybuchowości
A. siarkowodoru.
B. metanu.
C. tlenku węgla.
D. wodoru.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz M.39-SG-20.01).
Wykres wybuchowości przedstawia zakresy stężeń gazów, w których mogą one eksplodować. W przypadku metanu, znanego również jako gaz ziemny, zakres wybuchowości wynosi od około 5% do 15% objętości w powietrzu. Wartości te są kluczowe w kontekście bezpieczeństwa w branżach, gdzie metan jest wykorzystywany, takich jak przemysł wydobywczy czy energetyka. Przykładem zastosowania tej wiedzy jest monitorowanie stężenia metanu w kopalniach węgla, aby zapobiegać wybuchom. W praktyce oznacza to, że inspektorzy bezpieczeństwa muszą systematycznie kontrolować stężenie gazu i podejmować działania w przypadku osiągnięcia niebezpiecznych poziomów. Ponadto, znajomość tych wartości jest kluczowa w kontekście projektowania systemów wentylacyjnych oraz w opracowywaniu procedur awaryjnych, które są zgodne z normami bezpieczeństwa, takimi jak ISO 45001, dotyczące zarządzania zdrowiem i bezpieczeństwem w pracy.
Analiza niepoprawnych odpowiedzi pokazuje, że respondent może nie mieć pełnej wiedzy na temat wybuchowości różnych gazów. W przypadku wodoru, zakres wybuchowości wynosi od około 4% do 75%, co oznacza, że jest znacznie szerszy niż w przypadku metanu. Wybuchowość siarkowodoru jest z kolei ograniczona do 4,3% do 45% stężenia w powietrzu, co również nie odpowiada przedstawionemu na wykresie zakresowi. Tlenek węgla, mimo że jest gazem toksycznym, nie jest gazem wybuchowym w tym samym sensie, co metan, ponieważ jego stężenie nie prowadzi do wybuchów, a raczej do zagrożeń związanych z zatruciem. Takie myślenie może wynikać z pomylenia właściwości gazów lub braku zrozumienia ich zachowań w różnych warunkach. Warto zwrócić uwagę na znaczenie wiedzy o wybuchowości gazów w kontekście bezpieczeństwa pracy oraz odpowiednich praktyk w branży, aby uniknąć niebezpiecznych sytuacji. Analizowanie zakresów wybuchowości oraz ich zastosowanie w praktyce jest kluczowe, aby zapewnić bezpieczeństwo w miejscach, gdzie te gazy mogą być obecne, zwłaszcza w przemyśle naftowym czy energetycznym.
