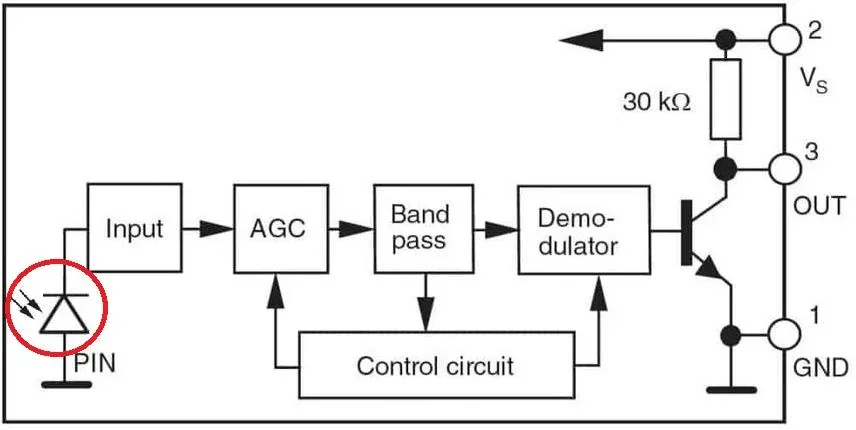

Element elektroniczny oznaczony na schemacie czerwonym kółkiem to
A. kondensator elektrolityczny.
B. fotodioda.
C. dioda prostownicza.
D. cewka.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.08-SG-23.01).
Fotodioda jest urządzeniem półprzewodnikowym, które przekształca światło na prąd elektryczny. Element oznaczony na schemacie czerwonym kółkiem rzeczywiście odpowiada temu urządzeniu. Fotodiody są szeroko stosowane w różnych aplikacjach, takich jak detekcja światła w kamerach, systemach komunikacji optycznej oraz w czujnikach obecności. Działają one na zasadzie fotonów wywołujących ruch elektronów w materiale półprzewodnikowym, co prowadzi do generacji prądu. W praktycznych zastosowaniach, fotodiody mogą być używane do pomiaru intensywności światła, co jest kluczowe w takich dziedzinach jak automatyka przemysłowa czy optyka. Znajomość budowy i działania fotodiod jest istotna nie tylko dla inżynierów elektroniki, ale również dla specjalistów zajmujących się projektowaniem systemów naświetlania i wykrywania. W standardach branżowych, takich jak IEC 60947 dotyczący urządzeń elektrycznych do zastosowań przemysłowych, fotodiody są wymieniane w kontekście bezpieczeństwa i efektywności energetycznej.
Niepoprawne odpowiedzi sugerują zamianę fotodiody z innymi elementami elektronicznymi, co prowadzi do fundamentalnych nieporozumień dotyczących ich funkcji i zastosowań. Dioda prostownicza to element, który pozwala na przepływ prądu w jednym kierunku, najczęściej stosowany w układach prostowników. Zastosowanie diody prostowniczej nie ma związku z detekcją światła, co jest kluczową funkcją fotodiod. Kolejna opcja, cewka, jest elementem pasywnym magazynującym energię w polu magnetycznym, a jej zadaniem jest głównie filtrowanie oraz generowanie impulsów w obwodach. Cewka również nie ma zdolności do przetwarzania światła na prąd, co jest istotne dla fotodiod. Kondensator elektrolityczny, z drugiej strony, to element przechowujący ładunek elektryczny, który pełni rolę w stabilizacji napięcia i filtracji sygnałów. Często używa się go w zasilaczach, ale nie ma on żadnej relacji do detekcji światła. Typowe błędy myślowe, które prowadzą do wyboru nieprawidłowych odpowiedzi, obejmują identyfikację elementów na schemacie wyłącznie na podstawie ich wyglądu bez zrozumienia ich funkcji. Takie podejście może skutkować brakiem efektywności w projektowaniu układów elektronicznych.
