Urządzenie przedstawione na rysunku służy do
A. sprawdzenia długości przewodów sieciowych.
B. zmierzenia wartości napięcia dostarczanego przez zasilacz komputerowy.
C. organizacji przewodów wewnątrz jednostki centralnej.
D. odczytania kodów POST z płyty głównej.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.12-X-17.06).

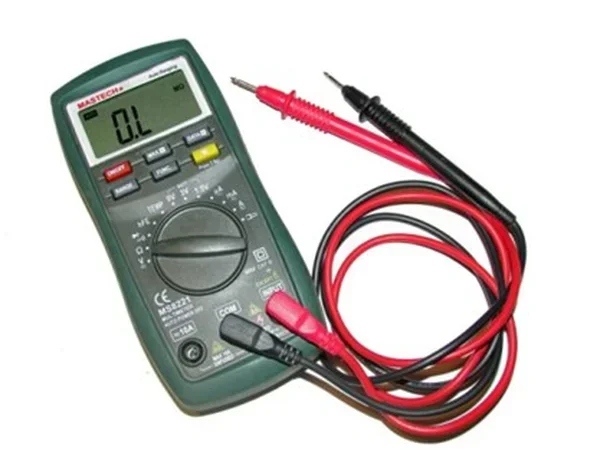

Urządzenie przedstawione na zdjęciu to multimetr, które jest kluczowym narzędziem w elektronice i elektryce. Jego główną funkcją jest pomiar różnych wielkości elektrycznych, w tym napięcia, prądu i oporu. W kontekście zasilaczy komputerowych, multimetr może być użyty do dokładnego zmierzenia napięcia dostarczanego przez zasilacz, co jest niezwykle istotne przy diagnozowaniu problemów ze sprzętem. Wartość napięcia powinna mieścić się w określonych standardach, takich jak ATX, które definiują wymagane napięcia dla różnych linii zasilających. Przykładowo, linia +12V zasila komponenty, takie jak procesory i karty graficzne, więc właściwe napięcie jest niezbędne do stabilnej pracy systemu. Umiejętność korzystania z multimetru i analizowania wyników pomiarów jest niezbędna dla każdego technika komputerowego, co podkreśla znaczenie tego urządzenia w praktyce inżynieryjnej.
Analizując dostępne odpowiedzi, warto zauważyć, że pomiar długości przewodów sieciowych nie jest typowym zastosowaniem multimetru. Urządzenia do pomiaru długości, takie jak mierniki długości czy laserowe dalmierze, są specjalizowane w odległościach, a multimetry zajmują się pomiarami elektrycznymi. Z kolei organizacja przewodów wewnątrz jednostki centralnej, choć istotna w kontekście porządkowania kabli, nie jest funkcją, którą realizuje multimetr. Odpowiedzi dotyczące odczytu kodów POST z płyty głównej również są nieprawidłowe, ponieważ do tego celu używane są specjalne narzędzia diagnostyczne, a nie multimetry. Typowe błędy w myśleniu mogą wynikać z nieznajomości specyfiki pomiarów elektrycznych. Użytkownicy często mylą zastosowania różnych narzędzi, co prowadzi do niepoprawnych konkluzji. Multimetr jest wszechstronny, ale jego możliwości są ograniczone do pomiarów elektrycznych. Warto zatem zapoznać się z właściwymi zastosowaniami tego urządzenia, aby unikać nieporozumień i zapewnić skuteczną diagnostykę w obszarze elektroniki.
