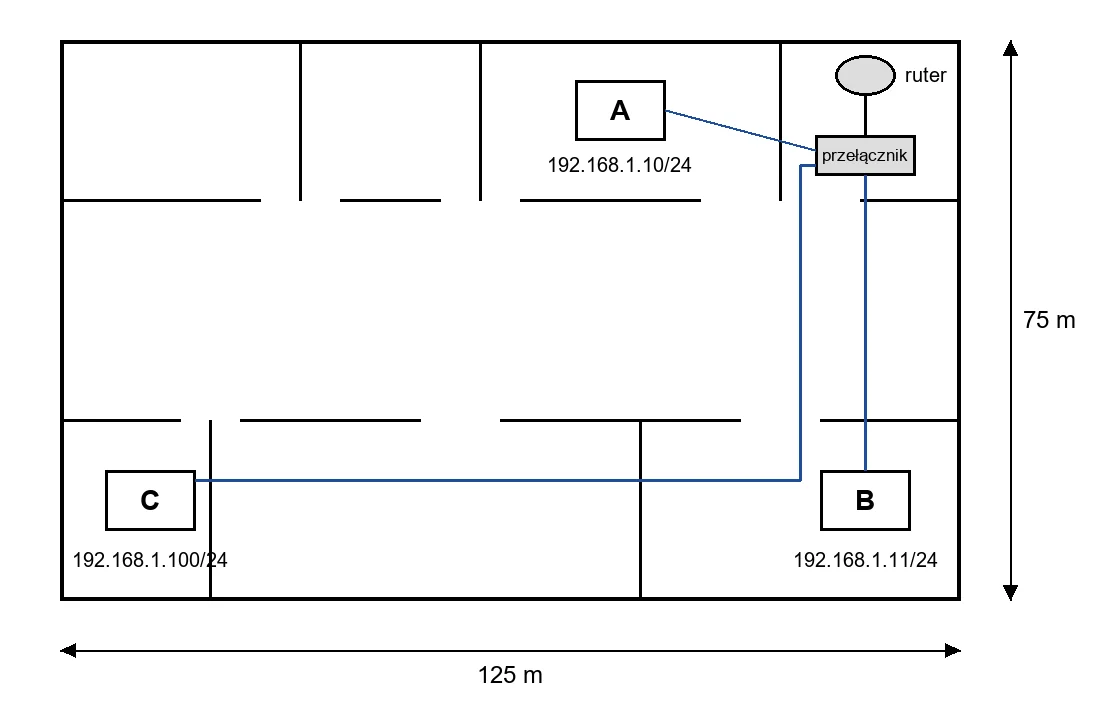

Na rysunku przedstawiono sieć lokalną opartą na okablowaniu kat. 6. Stacja robocza C nie może skomunikować się z siecią. Jaki problem warstwy fizycznej może powodować brak łączności?
A. Nieprawidłowy adres IP.
B. Nieodpowiedni kabel.
C. Zła długość kabla.
D. Zły typ przełącznika.
W tej sytuacji najbardziej pasuje problem z długością kabla, bo pytanie wyraźnie dotyczy warstwy fizycznej i okablowania kat. 6. W sieciach Ethernet opartych na skrętce miedzianej typowy maksymalny tor transmisyjny dla 100BASE-TX i 1000BASE-T to 100 m, zwykle rozumiane jako 90 m okablowania stałego plus do 10 m patchcordów. Wynika to z praktyki projektowania zgodnej m.in. z TIA/EIA-568 oraz ISO/IEC 11801. Jeśli stacja C jest podłączona zbyt długim przewodem, sygnał może zostać za mocno stłumiony, pojawią się odbicia, zakłócenia, błędy ramek, a karta sieciowa może nawet nie zestawić linku z przełącznikiem. Moim zdaniem to jeden z tych problemów, które w pracowni łatwo przeoczyć, bo kabel wygląda normalnie, wtyczki są zaciśnięte, diody czasem nawet migają, a transmisja i tak jest niestabilna albo jej nie ma. W praktyce sprawdza się to testerem okablowania lub certyfikatorem, patrząc na długość par, tłumienie, NEXT i poprawność zakończenia przewodów.
Nieprawidłowy adres IP mógłby oczywiście spowodować brak komunikacji z innymi hostami, ale to nie jest problem warstwy fizycznej. Adresacja IP działa w warstwie sieciowej modelu OSI, więc przy takim błędzie karta sieciowa zwykle nadal ma link, dioda przy porcie świeci, a przełącznik widzi podłączone urządzenie. Typowy błąd myślowy polega tu na tym, że każdy brak dostępu do sieci od razu kojarzy się z IP, bramą domyślną albo maską. To ważne rzeczy, ale nie wtedy, gdy pytanie pyta konkretnie o fizyczne medium transmisyjne. Nieodpowiedni kabel też brzmi kusząco, jednak w treści podano, że sieć jest oparta na okablowaniu kategorii 6, więc sama kategoria kabla jest właściwa dla typowych połączeń Ethernet. Gdyby chodziło o kabel telefoniczny, uszkodzoną skrętkę, kabel konsolowy albo zły rodzaj medium, wtedy taka odpowiedź miałaby większy sens. Zły typ przełącznika również raczej nie pasuje do tej sytuacji. Przełącznik Ethernet obsługujący standardowe porty RJ-45 powinien współpracować ze stacją roboczą, a problemy zgodności prędkości zwykle rozwiązuje autonegocjacja, choć w realnym życiu bywa różnie. Kluczowe jest to, że dla skrętki miedzianej obowiązuje limit długości toru transmisyjnego. Po jego przekroczeniu rośnie tłumienie i podatność na zakłócenia, więc brak łączności stacji C można sensownie wyjaśnić zbyt długim kablem.
