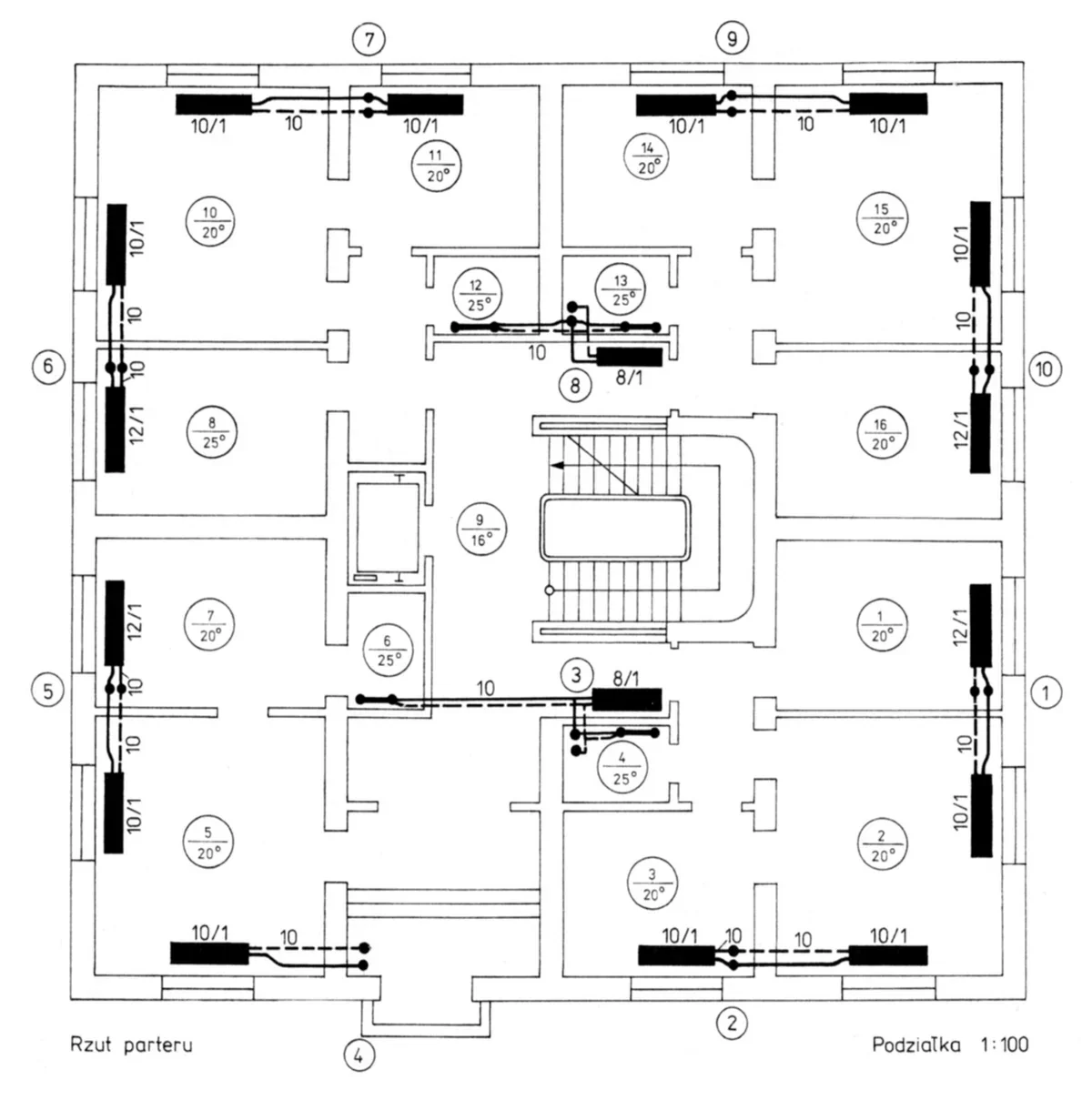

Na podstawie rzutu parteru domu jednorodzinnego określ, ile grzejników i elementów grzejnych zaprojektowano w pomieszczeniu nr 11.
A. 1 grzejnik, 10 elementów grzejnych.
B. 2 grzejniki po 10 elementów grzejnych.
C. 2 grzejniki, 10 i 12 elementów grzejnych.
D. 1 grzejnik, 12 elementów grzejnych.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.09-X-19.06).
Zaznaczenie '1 grzejnik, 10 elementów grzejnych' jest absolutnie trafne, bo na rzucie parteru w pomieszczeniu nr 11 widać jeden grzejnik z oznaczeniem '10/1'. To oznaczenie mówi nam, że ten grzejnik ma 10 elementów grzejnych. Każdy grzejnik można skonfigurować na różne sposoby, czyli liczba elementów wpływa na to, jak dobrze ogrzewają pomieszczenie. Dobrze dobrana liczba tych elementów jest mega ważna, bo pozwala dostosować moc grzewczą do tego, jak bardzo konkretne pomieszczenie potrzebuje ciepła. Warto mieć na uwadze, że przy projektowaniu systemów grzewczych trzeba się trzymać zasad inżynierii cieplnej i norm, jak PN-EN 12831. Te normy pomagają określić, ile ciepła potrzebujemy. Jak dobrze dobierzemy grzejniki, to nie tylko będzie nam cieplej, ale też zaoszczędzimy na rachunkach za energię.
Wybór opcji z 2 grzejnikami oraz różną liczbą elementów grzejnych nie jest najlepszy. W projekcie dla pomieszczenia nr 11 zaplanowano tylko jeden grzejnik, co jest kluczowe, żeby zrozumieć całość. Myślenie, że w jednym pomieszczeniu mogą być dwa grzejniki, prowadzi do błędów w obliczeniach zapotrzebowania na ciepło. Takie coś może też sprawić problemy przy montażu i użytkowaniu systemu ogrzewania. Jak już podajemy różne liczby elementów grzejnych dla grzejników, musimy pamiętać, że każdy grzejnik ma swoje wymagania i specyfikacje. Ignorowanie tego może skutkować złym doborem urządzeń, a to wpływa na komfort w pomieszczeniu i na to, ile zapłacimy za ogrzewanie. Trzeba również zwrócić uwagę na standardy, takie jak PN-EN 12831, które pomagają dobrze określić zapotrzebowanie na ciepło, zależnie od wielkości pomieszczeń i ich izolacji. Dlatego warto dokładnie analizować projekty i zrozumieć oznaczenia, żeby nie wpaść w takie błędy w przyszłości.
