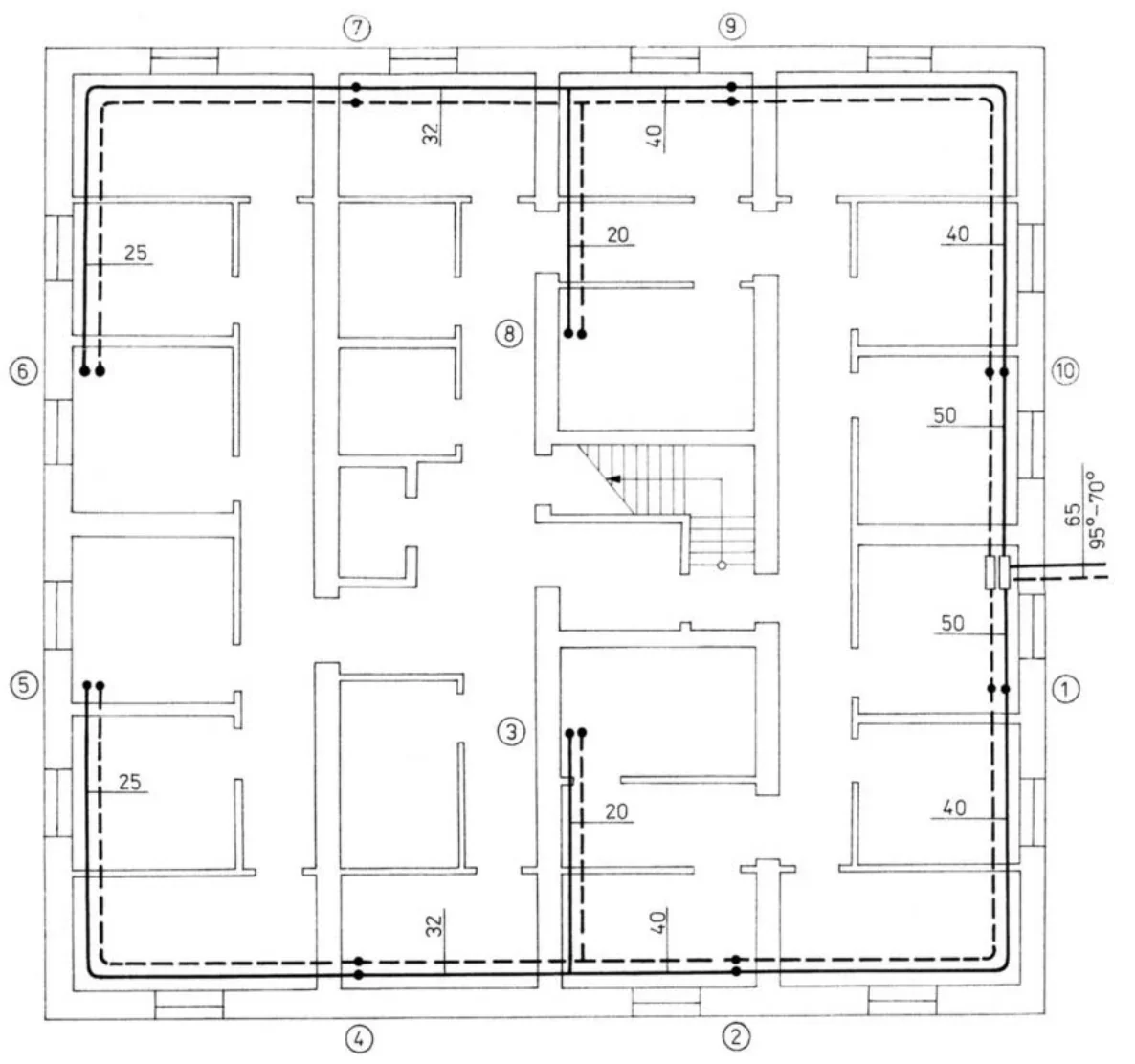

Na rysunku przedstawiono instalację centralnego ogrzewania grawitacyjną
A. dwururową z rozdziałem dolnym.
B. jednorurową typu poziomego.
C. jednorurową typu pionowego.
D. dwururową z rozdziałem górnym.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz B.09-X-16.01).
Odpowiedź "dwururowa z rozdziałem dolnym" jest poprawna, ponieważ na rysunku układ rurociągów wskazuje, że rury zasilające oraz powrotne znajdują się poniżej poziomu grzejników. W systemach z rozdziałem dolnym, woda grzewcza jest dostarczana do grzejników od dołu, a woda schłodzona wraca do kotła grawitacyjnie, co zapewnia efektywne krążenie ciepła. W odróżnieniu od systemów jednorurowych, gdzie woda przepływa przez jeden obieg i może powodować różnice temperatur w poszczególnych grzejnikach, układy dwururowe z rozdziałem dolnym zapewniają równomierne ogrzewanie. Dodatkowo, zgodnie z dobrymi praktykami branżowymi, taki układ minimalizuje ryzyko wystąpienia powietrza w układzie oraz zapewnia lepszą efektywność energetyczną. Systemy te są szczególnie polecane w obiektach, gdzie wymagana jest stała kontrola temperatury oraz komfort cieplny, np. w budynkach mieszkalnych oraz użyteczności publicznej.
Wybór jednej z pozostałych odpowiedzi wskazuje na pewne nieporozumienia dotyczące zasad działania instalacji centralnego ogrzewania. System jednorurowy, zarówno w wersji pionowej, jak i poziomej, opiera się na jednym obiegu, gdzie woda przepływa przez wszystkie grzejniki w kolejności, co może prowadzić do nierównomiernego ogrzewania. W takich systemach grzejniki na końcu obiegu otrzymują mniej ciepła, co jest nieefektywne w praktyce. W przypadku instalacji dwururowej z rozdziałem górnym, gdzie rury zasilające znajdują się nad grzejnikami, może wystąpić problem z krążeniem wody, co powoduje, że układ staje się mniej efektywny. Obydwa podejścia prowadzą do spadków temperatury w grzejnikach, co jest niezgodne z wymogami komfortu cieplnego. W sytuacji, gdy instalacja opiera się na grawitacyjnym przepływie, istotne jest, aby rurociągi były odpowiednio zaprojektowane, a ich umiejscowienie zapewniało prawidłowy obieg wody. Właściwa wiedza na temat różnych typów systemów ogrzewania oraz ich właściwości jest kluczowa dla projektantów i instalatorów, ponieważ pozwala na dobór najbardziej efektywnego rozwiązania dla danego budynku, a także wpływa na przyszłe koszty eksploatacji.
