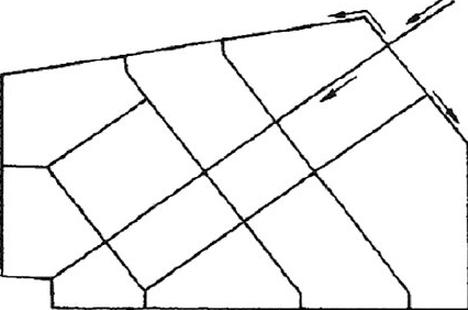

Na rysunku przedstawiono schemat systemu sieci wodociągowej w układzie
Odpowiedź 'obwodowym' jest prawidłowa, gdyż w przedstawionym schemacie systemu sieci wodociągowej rury tworzą zamkniętą pętlę, co jest kluczowym elementem układu obwodowego. W takim systemie, woda krąży w zamkniętej sieci, co pozwala na równomierne rozprowadzenie ciśnienia oraz przepływu wody do różnych lokalizacji. Praktyczne zastosowanie tego rozwiązania można dostrzec w wielu miastach, gdzie sieci wodociągowe projektowane są w taki sposób, aby minimalizować ryzyko awarii i zapewniać ciągłość dostaw wody. W przypadku uszkodzenia jednego z odcinków, inne połączenia w systemie mogą zrekompensować utratę, co stanowi podstawę dla strategii zarządzania kryzysowego w infrastrukturze wodociągowej. Taki układ jest zgodny z normami projektowymi, które zalecają tworzenie rozwiązań zwiększających odporność sieci na zakłócenia, co w praktyce przekłada się na lepszą jakość usług dla mieszkańców.
Odpowiedzi takie jak 'mieszanym', 'rozgałęzieniowym' oraz 'promienistym' nie odzwierciedlają rzeczywistej struktury systemu wodociągowego przedstawionego na rysunku. Układ mieszany zakłada połączenie różnych typów sieci, lecz w kontekście schematu, brak jest elementów wskazujących na wykorzystanie różnych typów połączeń. Systemy mieszane są zazwyczaj stosowane w specyficznych przypadkach, gdzie zróżnicowane media wymagają zastosowania różnych podejść, co w tym przypadku nie ma miejsca. Natomiast układ rozgałęzieniowy charakteryzuje się bezpośrednim połączeniem wielu odgałęzień prowadzących do różnych punktów, co nie sprzyja równomiernemu rozkładowi ciśnienia i może prowadzić do stagnacji wody w mniejszych odgałęzieniach. Wreszcie, układ promienisty, w którym rury rozchodzą się od jednego centralnego punktu, również nie jest adekwatny, ponieważ nie zapewnia zamkniętej pętli, co jest kluczowe dla zapewnienia ciągłości przepływu. Typowe błędy myślowe, które prowadzą do tych niepoprawnych odpowiedzi, obejmują mylne przekonanie, że każda z tych struktur może zapewnić takie same korzyści operacyjne jak układ obwodowy, co jest fałszywe i ignoruje podstawowe zasady hydrauliki i projektowania sieci wodociągowych.
