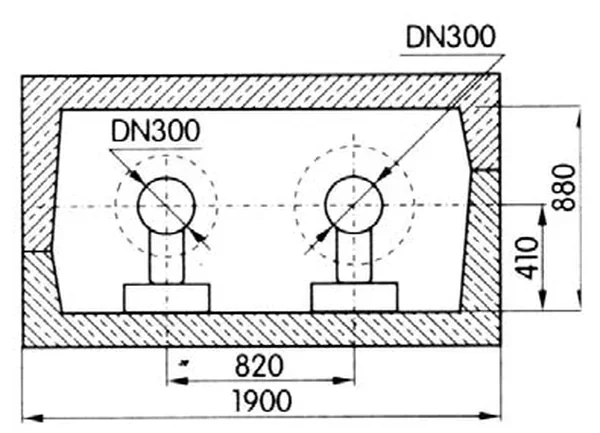

Na rysunku przedstawiono
A. kanał ciepłowniczy łukowy.
B. komorę ciepłowniczą.
C. kanał ciepłowniczy ceowy.
D. kanał ciepłowniczy elowy.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz B.08-X-14.01).
Poprawna odpowiedź to kanał ciepłowniczy ceowy, co znajduje potwierdzenie w kształcie przedstawionym na rysunku. Przekrój poprzeczny kanału ciepłowniczego ceowego ma charakterystyczny kształt litery 'C', co jest zgodne z normami technicznymi dla tego typu konstrukcji. Kanały ciepłownicze ceowe są powszechnie stosowane w systemach transportu ciepła, gdzie ważne jest, aby rury były odpowiednio osłonięte i chronione przed czynnikami zewnętrznymi. Użycie tego rozwiązania pozwala na efektywne zarządzanie temperaturą w rurociągach i minimalizację strat ciepła. W praktyce, takie kanały są często stosowane w miejskich systemach ciepłowniczych, gdzie transportuje się ciepło z centralnych źródeł do budynków. Warto także wspomnieć, że zgodnie z normą PN-EN 12964, kanały ciepłownicze powinny być projektowane z uwzględnieniem odpowiednich parametrów technicznych, co zapewnia ich trwałość oraz efektywność energetyczną.
Wybór odpowiedzi, która nie odnosi się do kanału ciepłowniczego ceowego, może wynikać z nieporozumienia dotyczącego konstrukcji i funkcji kanałów. Kanał ciepłowniczy łukowy zazwyczaj stosowany jest w miejscach, gdzie istnieje potrzeba kierowania rurociągów w zakręty, co nie pasuje do przedstawionego na rysunku układu. Rury w kanale ciepłowniczym ceowym są umiejscowione w taki sposób, że ich efektywność nie powinna być obniżana przez dodatkowe zagięcia. Z kolei kanały ciepłownicze elowe są zbudowane w inny sposób i mają na celu umożliwienie skrętów i zmian kierunku przepływu, co również nie ma zastosowania w przypadku rysunku. Komora ciepłownicza natomiast to zupełnie inny typ obiektu, który służy do zbierania i rozdzielania ciepła, co również nie pasuje do przedstawionego przekroju. W praktyce, rozróżnienie tych konstrukcji jest kluczowe dla prawidłowego projektowania systemów ciepłowniczych, które muszą spełniać określone normy i wymagania techniczne. Błędne interpretacje mogą prowadzić do nieefektywnego projektowania systemów, co w konsekwencji zwiększa koszty eksploatacji i obniża efektywność energetyczną całych instalacji.
