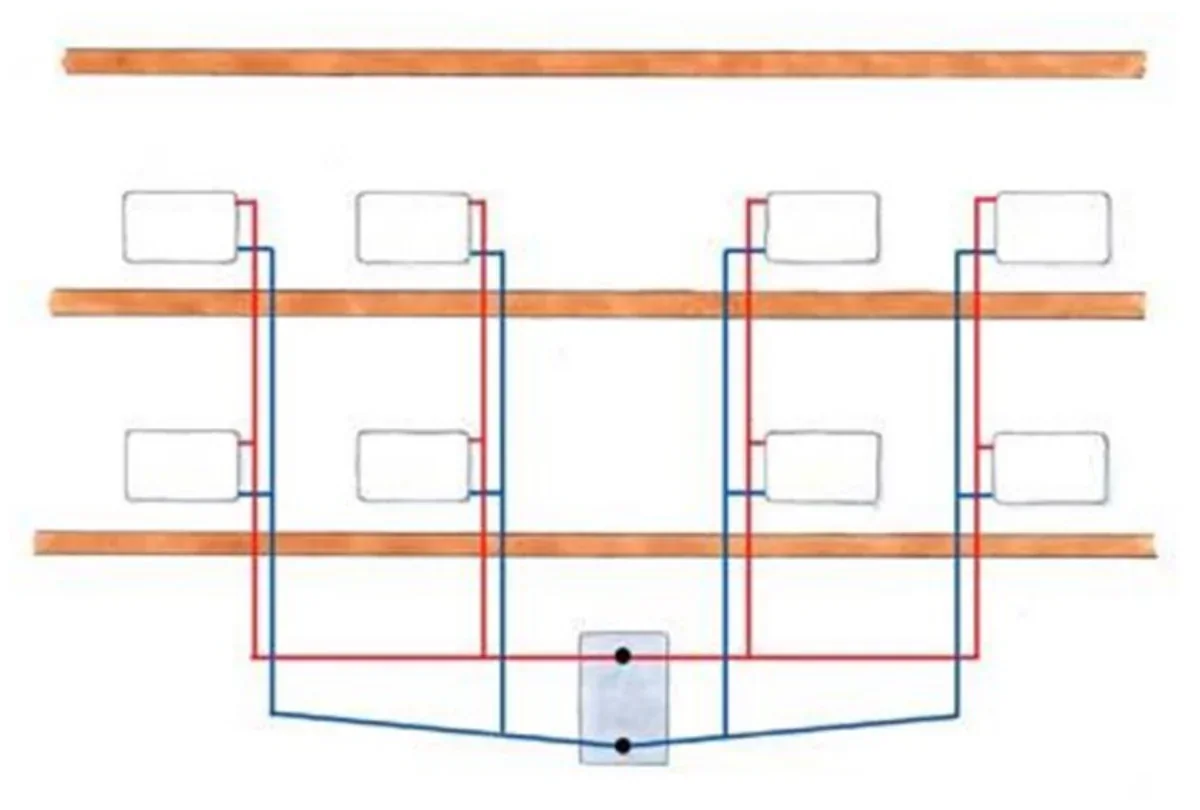

Który rodzaj instalacji grzewczej przedstawiono na rysunku?
A. Dwururową pompową z rozdziałem górnym.
B. Jednorurową pompową z rozdziałem górnym.
C. Dwururową grawitacyjną z rozdziałem dolnym.
D. Jednorurową grawitacyjną z rozdziałem dolnym.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.09-X-19.06).
Instalacja grzewcza przedstawiona na rysunku to dwururowa grawitacyjna z rozdziałem dolnym. W tego typu systemach wykorzystywane są dwie rury: jedna z nich transportuje ciepłą wodę do grzejników, a druga odprowadza schłodzoną wodę z powrotem do kotła. Grawitacyjny sposób cyrkulacji oznacza, że woda porusza się w systemie na zasadzie różnicy gęstości - ciepła woda jest lżejsza od zimnej, co powoduje naturalny przepływ. Rozdział dolny wskazuje, że obie rury są umieszczone na dolnym poziomie, co jest szczególnie korzystne w budynkach, w których nie są stosowane pompy. Taki układ sprzyja prostocie instalacji oraz jej niezawodności, a także zmniejsza koszty eksploatacyjne. W praktyce, systemy grawitacyjne są stosowane w mniejszych budynkach oraz w obiektach, w których priorytetem jest minimalizacja zużycia energii. Warto także zwrócić uwagę na standardy branżowe, takie jak PN-EN 12831, które określają wymagania dotyczące projektowania instalacji grzewczych, uwzględniając zarówno efektywność, jak i komfort użytkowania.
Analizując błędne odpowiedzi, można zauważyć kilka kluczowych nieporozumień dotyczących charakterystyki instalacji grzewczych. Odpowiedzi wskazujące na jednorurowe systemy pompowane lub grawitacyjne nie uwzględniają istotnych różnic między tymi rozwiązaniami a układami dwururowymi. W systemach jednorurowych, woda krąży w jednej rurociągu, co prowadzi do tego, że każdy grzejnik jest połączony szeregowo. To oznacza, że temperatura wody w kolejnych grzejnikach maleje, co może wpływać na komfort cieplny oraz efektywność ogrzewania. Z kolei układy pompowane, które wykorzystują energię elektryczną do wymuszania obiegu wody, są bardziej złożone i wymagają regularnej konserwacji, co może podwyższać koszty eksploatacyjne. W przypadku rozdziału górnego, rury są umieszczone w wyższej części instalacji, co w połączeniu z pompami może prowadzić do problemów z cyrkulacją, zwłaszcza w przypadku awarii zasilania. Dodatkowo, w systemach grawitacyjnych wiele osób myli sposób cyrkulacji i zakłada, że zastosowanie pompy w tych rozwiązaniach jest standardem, co jest nieprawidłowe. Kluczowym błędem jest także brak zrozumienia, że rozdział dolny jest bardziej efektywny w przypadku instalacji grawitacyjnych. Warto zapoznać się z zasadami projektowania instalacji, które promują optymalną efektywność energetyczną oraz komfort użytkowania, zgodnie z normami takimi jak PN-EN 12831.
