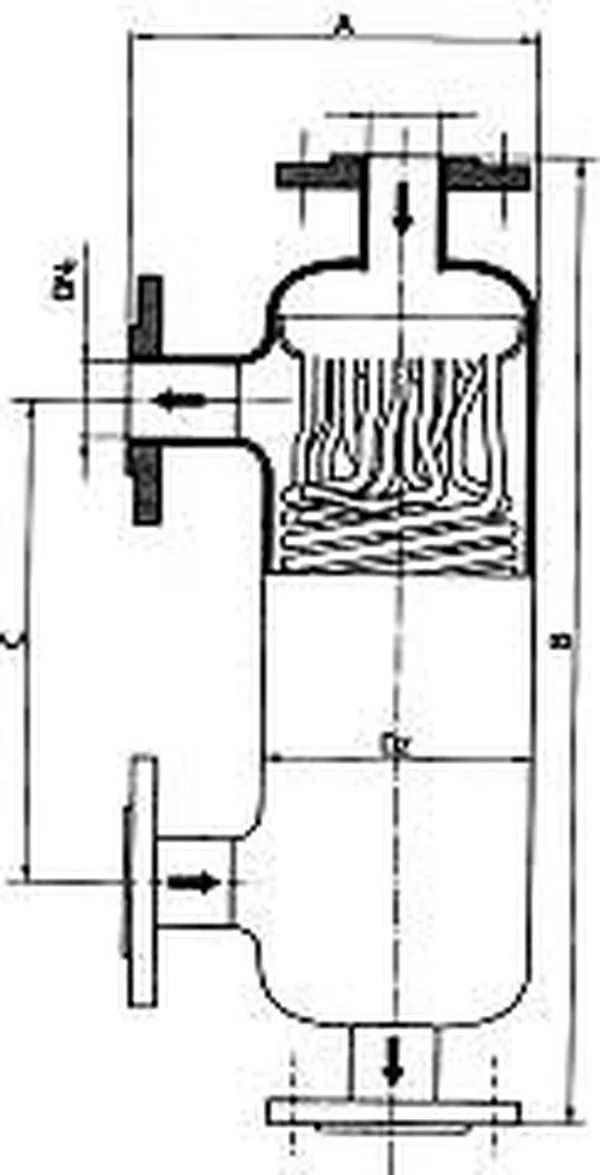

Rysunek przedstawia wymiennik ciepła typu JAD
A. krzyżowy.
B. przeciwprądowy.
C. płytowy
D. współprądowy.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz B.08-X-14.01).
Wymiennik ciepła typu JAD, jak wskazuje rysunek, funkcjonuje jako wymiennik przeciwprądowy. W tego typu wymiennikach dwa media przepływają w przeciwnych kierunkach, co znacząco zwiększa efektywność wymiany ciepła. Dzięki temu, że gorące medium oddaje swoje ciepło zimnemu w przeciwnym kierunku, różnica temperatur jest utrzymywana na maksymalnym poziomie przez cały czas, co prowadzi do optymalizacji procesu. W praktyce wymienniki przeciwprądowe są szeroko stosowane w różnych gałęziach przemysłu, takich jak energetyka czy chemia, gdzie wysokie parametry wydajności są kluczowe. Wspierają one również zasady zrównoważonego rozwoju, przyczyniając się do oszczędności energii i zmniejszenia emisji, zwłaszcza w nowoczesnych systemach HVAC. W kontekście standardów branżowych, wymienniki przeciwprądowe są zgodne z normami ASHRAE, które promują efektywność energetyczną w systemach wentylacyjnych i klimatyzacyjnych.
Wybór odpowiedzi krzyżowy, współprądowy czy płytowy może wynikać z niepełnego zrozumienia zasad działania wymienników ciepła oraz ich klasyfikacji. W przypadku wymienników krzyżowych, dwa media przepływają prostopadle do siebie, co ogranicza efektywność wymiany ciepła, ponieważ temperatura mediów zmienia się tylko w ograniczonym zakresie i nie ma optymalnej różnicy temperatur. Z kolei wymienniki współprądowe, które również byłyby nieodpowiednie w tym kontekście, charakteryzują się tym, że oba media przepływają w tym samym kierunku, co prowadzi do szybkiego zbliżenia ich temperatur, przez co wydajność wymiany ciepła jest znacznie niższa. Co więcej, wybór wymiennika płytowego również nie jest adekwatny, ponieważ to określenie odnosi się do specyficznej konstrukcji wymiennika ciepła, a nie do jego sposobu przepływu mediów. Prawidłowe zrozumienie tych różnic jest kluczowe dla prawidłowego doboru wymienników ciepła w aplikacjach inżynieryjnych, co ma ogromne znaczenie dla ich wydajności i efektywności energetycznej. Błędem jest również mylenie tych koncepcji z typami zastosowań, co może prowadzić do nieprawidłowego projektowania systemów i ich późniejszych nieefektywnych działań.
