| Wyszczególnienie | Jednostka miary | Wielkość |
|---|---|---|
| Szerokość dna | m | 0,4 |
| Szerokość na powierzchni terenu | m | 2,4 |
| Średnia głębokość | m | 1,3 |
| Długość | m | 150,0 |
| Typ maszyny | Pojemność skrzyni ładunkowej [m³] |
|---|---|
| MAZ 5551 | 5,5 |
| MAZ 6303 | 10 |
| KAMAZ 6540 | 11 |
| HYDREMA 922 C | 12 |

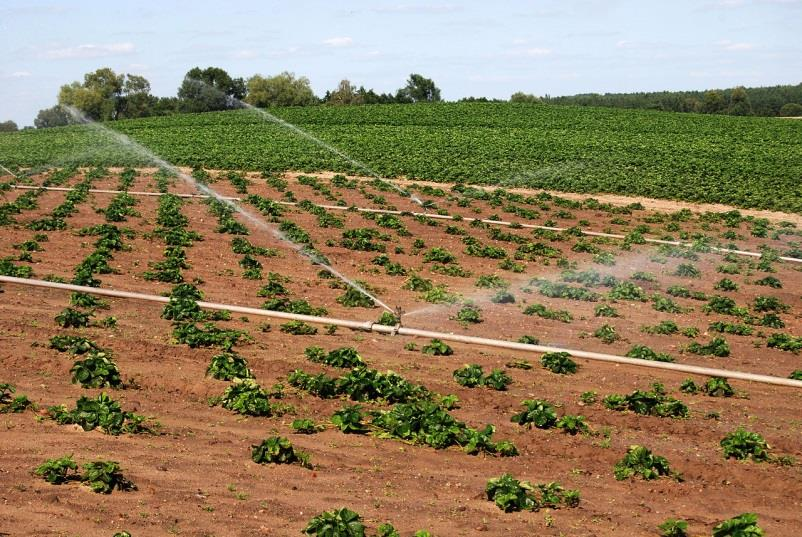

| Powierzchnia do nawadniania [ha] | Niezbędna wydajność agregatu lub zespołu agregatów pompowych [l·s⁻¹] |
|---|---|
| 3 – 5 | 3,2 – 6,0 |
| 6 – 10 | 7,2 – 10,0 |
| 11 – 50 | 10,0 – 33,0 |
| 30 – 100 | 33,0 – 60,0 |
| Elementy przestrzennego zagospodarowania działki | Minimalne odległości [m] | ||
|---|---|---|---|
| zbiornik na nieczystości ciekłe o pojemności | drenaż rozsączający | ||
| do 10 m³ | od 10 m³ do 50 m³ | ||
| Studnia kopana | 15 | 15 | 30 |
| Okna i drzwi do pomieszczeń przeznaczonych na pobyt ludzi | 5 | 30 | 5 |
| Granice działki | 2 | 7,5 | 2 |
| Droga, ulica | 2 | 10 | 2 |
| Najwyższy poziom wód gruntowych | - | - | 1,5 |
| Element zagospodarowania przestrzennego | Projekt A | Projekt B | Projekt C | Projekt D |
|---|---|---|---|---|
| Odległość od drenażu rozsączającego [m] | ||||
| Granica działki | 2 | 1,5 | 2 | 2 |
| Droga | 1,5 | 2 | 5 | 1,5 |
| Studnia kopana | 25 | 40 | 35 | 40 |
| Maks. poziom wód gruntowych | 1,5 | 1,5 | 1,5 | 1,5 |
| Pojemność łyżki koparki [m³] | Minimalna objętość robót ziemnych [m³] |
|---|---|
| 0,25÷0,50 | 8 000÷15000 |
| 0,50÷0,75 | 10 000÷20 000 |
| 0,75÷1,00 | 15 000÷25 000 |
| 1,00÷1,50 | 15 000÷45 000 |
| Rodzaj kontrolowanej cechy geometrycznej ławy | Minimalna częstotliwość pomiarów | Dopuszczalna odchyłka |
|---|---|---|
| linia ławy w planie | raz na każde 100 m | ± 2 cm od projektowanego kierunku |
| niweleta górnej powierzchni ławy | raz na każde 100 m | ± 1 cm od niwelety projektowanej |
| wysokość (grubość) | w dwóch dowolnie wybranych punktach na każde 100 m ławy | ± 10% wysokość projektowanej |
| szerokość górnej powierzchni ławy | w dwóch dowolnie wybranych punktach na każde 100 m ławy | ± 10% szerokości projektowanej |
| równość górnej powierzchni ławy | w dwóch dowolnie wybranych punktach na każde 100 m ławy | 1 cm prześwitu pomiędzy powierzchnią łaty a przyłożoną 4-metrową łatą |
| Rodzaj i charakterystyka gruntu | Przeciętne wartości spulchnienia [%] |
|---|---|
| Piasek suchy bez spoiwa | 5 – 15 |
| Przekrój | Rzędna projektowana korony nasypu | Rzędna korony nasypu określona w czasie odbioru robót |
|---|---|---|
| 1. | 171,01 | 171,02 |
| 2. | 171,12 | 171,11 |
| 3. | 171,23 | 171,16 |
| 4. | 171,29 | 171,25 |
| Dopuszczalne odchylenia wymiarowe w nasypach [cm] | |
|---|---|
| Rzędna korony | ± 2÷5 |
| Szerokość podstawy | ± 15 |
