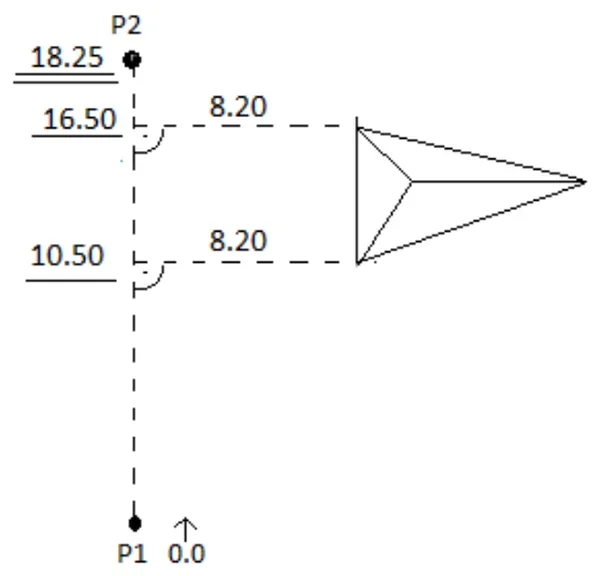

Na rysunku przedstawiono pomiar szczegółu metodą
A. ciągów poligonowych.
B. przedłużeń.
C. wcięć kątowych.
D. domiarów prostokątnych.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz R.14-SG-21.06).
Metoda domiarów prostokątnych jest jedną z kluczowych technik stosowanych w geodezji i pomiarach inżynieryjnych, umożliwiając precyzyjne określenie pozycji obiektów w przestrzeni. W przedstawionym rysunku użyto prostokątnego układu współrzędnych, co jest podstawowym założeniem tej metody. Pomiar odległości w pionie i poziomie od punktu odniesienia pozwala na uzyskanie dokładnych wartości, które są niezbędne w procesach projektowania oraz w inwentaryzacji terenów. Przykładem praktycznego zastosowania domiarów prostokątnych może być wyznaczanie granic działek budowlanych, gdzie precyzyjny pomiar odległości jest kluczowy dla prawidłowego rozplanowania przestrzeni. Warto również wspomnieć, że technika ta jest zgodna z normami geodezyjnymi, takimi jak ISO 17123, które definiują wymagania dotyczące pomiarów geodezyjnych oraz akceptowalne metody ich wykonania, co dodatkowo potwierdza jej wiarygodność i szerokie zastosowanie w praktyce inżynieryjnej.
Sformułowane odpowiedzi dotyczące pomiarów przy użyciu ciągów poligonowych, wcięć kątowych oraz przedłużeń są związane z innymi metodami pomiarowymi, które nie pasują do kontekstu przedstawionego na rysunku. Ciągi poligonowe są techniką, która polega na pomiarze kątów i długości boków w celu wyznaczenia punktów w przestrzeni. Metoda ta zazwyczaj wymaga większej ilości danych pomiarowych oraz jest stosunkowo skomplikowana, co sprawia, że jej zastosowanie w prostych pomiarach nie jest uzasadnione. Wcięcia kątowe odnoszą się do sposobu pomiaru kątów w obiektach budowlanych, co również nie ma związku z wymaganą metodą w danym kontekście. Przedłużenia, z kolei, dotyczą wydłużania linii pomiarowych w oparciu o wcześniej zdefiniowane punkty, co nie odpowiada na potrzebę pomiarów w układzie prostokątnym. Wszelkie próby wiązania tych metod z pomiarem domiarów prostokątnych mogą wynikać z nieporozumienia dotyczącego podstaw geodezyjnych. Kluczowe jest zrozumienie, że każda z tych metod ma swoje specyficzne zastosowania i wymaga odmiennych podejść oraz przemyślenia kontekstu, w którym są stosowane. Brak znajomości tych różnic prowadzi do błędnych wyborów metodologicznych, które mogą skutkować nieprawidłowymi wynikami pomiarów.
