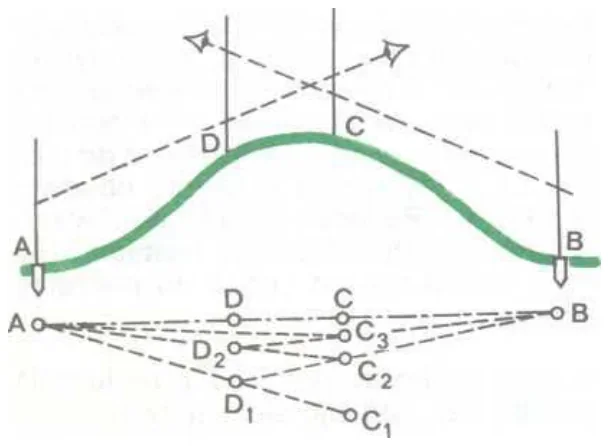

Rysunek przedstawia tyczenie prostych metodą
A. biegunową.
B. w przód.
C. na siebie.
D. ze środka.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz R.14-SG-22.01).
Odpowiedź "ze środka" jest poprawna, ponieważ tyczenie prostych metodą "ze środka" polega na wyznaczaniu punktów w oparciu o centralne położenie punktów odniesienia. W tym przypadku punkty D i C stanowią centralne punkty łuku, co umożliwia precyzyjne określenie lokalizacji punktów pośrednich D1, D2, C1, C2, C3 względem tych punktów. Tego rodzaju metoda jest szeroko stosowana w geodezji i budownictwie, ponieważ zapewnia wysoką dokładność oraz pozwala na skuteczne i efektywne planowanie przestrzeni. W praktyce, w trakcie realizacji projektów budowlanych, wykorzystując tę metodę, inżynierowie mogą łatwo wyznaczać osie konstrukcyjne i zbieżności, co jest niezbędne do uzyskania prawidłowej geometrii budowli. Warto również zaznaczyć, że ta technika jest zgodna z normami geodezyjnymi, które podkreślają znaczenie precyzyjnych pomiarów w procesie budowlanym, co przyczynia się do zwiększenia efektywności i bezpieczeństwa realizowanych inwestycji.
Odpowiedzi "na siebie", "w przód" oraz "biegunową" są nieprawidłowe, ponieważ każda z nich odnosi się do metod, które nie są zgodne z zasadami tyczenia łuku prostego. Podejście "na siebie" sugeruje, że punkty są wyznaczane przez wzajemne zbieganie się dwóch linii, co w kontekście tyczenia łuku nie ma zastosowania, gdyż wymaga to wyraźnego zdefiniowania punktów centralnych dla precyzyjnego pomiaru. Metoda "w przód" z kolei sugeruje, że tyczenie odbywa się poprzez bezpośrednie przesunięcie w kierunku określonym przez punkty wyjściowe, co nie uwzględnia krzywizny łuku i może prowadzić do błędnych pomiarów. Ostatnia koncepcja, "biegunowa", odnosi się do innej techniki geodezyjnej, gdzie pomiary są wykonywane z jednego punktu odniesienia w różnych kierunkach, co nie jest odpowiednie w przypadku tyczenia łuku. Typowe błędy myślowe w tych odpowiedziach polegają na myleniu różnych metod pomiarowych i ich zastosowań, co może prowadzić do nieefektywności w procesie realizacji projektów budowlanych oraz geodezyjnych. W praktyce, stosowanie nieodpowiednich metod może skutkować błędami w konstrukcji i w konsekwencji prowadzić do kosztownych poprawek oraz opóźnień w realizacji inwestycji.
