Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Zawód: Technik mechanik
Kategorie: Budowa maszyn Obróbka i montaż

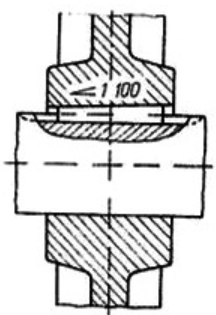

Jaki rodzaj połączenia przedstawiono na rysunku?
Odpowiedzi
Informacja zwrotna
Odpowiedź 'Klinowe' jest poprawna, ponieważ na przedstawionym rysunku widoczny jest element w kształcie klina, co jest charakterystyczne dla połączeń klinowych. W połączeniach klinowych kluczowym elementem jest to, że siły działające na elementy strukturalne są przenoszone przez tarcie oraz mechaniczne dopasowanie kształtów. Tego rodzaju połączenia są powszechnie stosowane w budownictwie oraz w inżynierii mechanicznej, na przykład w systemach łączących belki lub elementy konstrukcyjne. Stosunek 1:100, który jest oznaczony na rysunku, wskazuje na kąt pochylenia klina i może mieć kluczowe znaczenie dla obliczeń statycznych. W praktyce, poprawne zrozumienie połączeń klinowych jest niezbędne do projektowania stabilnych struktur. W standardach budowlanych, takich jak Eurokod, opisane są zasady dotyczące stosowania połączeń klinowych, co jest istotne dla zapewnienia bezpieczeństwa i trwałości konstrukcji.
Odpowiedzi 'Wpustowe', 'Kołkowe' oraz 'Sworzniowe' nie są poprawne ze względu na różnice w zasadach działania i konstrukcji tych połączeń. Wpustowe połączenia polegają na osadzaniu jednego elementu w drugim, tworząc złącze, które nie przenosi dużych sił w kierunku poprzecznym. Tego rodzaju połączenia są stosowane głównie w elementach drewnianych lub metalowych, ale ich zastosowanie w kontekście przedstawionego rysunku jest niewłaściwe. Kołkowe połączenia bazują na użyciu śrub lub kołków, które wprowadzane są w otwory w elementach, co również nie znajduje zastosowania w przypadku elementu kształtem przypominającego klin. Z kolei połączenia sworzniowe zakładają użycie elementu cylindrycznego w celu połączenia dwóch części, co również nie odnosi się do obrazu przedstawiającego klin. Typowe błędy myślowe, które mogą prowadzić do tych niepoprawnych wniosków, obejmują pomylenie kształtu i sposobu przenoszenia sił przez różne typy połączeń. Dlatego kluczowe jest rozumienie specyfiki każdego rodzaju połączenia oraz jego zastosowań w inżynierii, co ułatwia podejmowanie właściwych decyzji projektowych.
