Montaż i obsługa maszyn i urz…
Wskaż wartość reakcji w punkcie A belki przedstawionej na rysunku.
A. RA = 1/3F
B. RA = 1/2F
C. RA = 2/3F
D. RA = 3/4F
Filtrowanie pytań
Montaż i obsługa maszyn i urz…
W zależności od sposobu działania, wyróżniamy dwa rodzaje, które są
A. hamulców
B. przekładni
C. pasowań
D. sprzęgieł
Montaż i obsługa maszyn i urz…
Proces wymiany ciepła, który może zachodzić w próżni, to
A. przewodzenie
B. promieniowanie
C. wnikanie
D. przenikanie
Montaż i obsługa maszyn i urz…
Aby wiercić otwory pod gwint M8, jakie wiertło o średnicy powinno się zastosować?
A. ϕ6,0
B. ϕ6,8
C. ϕ7,8
D. ϕ8,5
Montaż i obsługa maszyn i urz…
Na stanowisku ślusarsko-spawalniczym czas wykonania jednej części wynosi 40 minut, a do jej wykonania pracownik zużywa 3 elektrody. Na podstawie danych przedstawionych w tabeli oblicz koszt wyprodukowania jednej części?
| Wyszczególnienie kosztów | Kwota w zł |
|---|---|
| Materiał do wykonania 10 części | 50,00 |
| Paczka (50 sztuk) elektrod | 200,00 |
| Amortyzacja narzędzi wyliczona na 100 części | 200,00 |
| Stawka za godzinę pracy pracownika | 120,00 |
A. 71 zł
B. 99 zł
C. 94 zł
D. 77 zł
Montaż i obsługa maszyn i urz…
Podczas instalacji napędów pasowych warto zwrócić uwagę na zachowanie
A. prawidłowości zamocowania kół przy użyciu nitów
B. maksymalnego napięcia pasów
C. równoległości osi wałów oraz prostopadłości mocowania kół w stosunku do osi wału
D. prostopadłości osi wałów oraz odpowiednich odległości
Montaż i obsługa maszyn i urz…
Aby zredukować luz, elementy przed montażem dzieli się na grupy w obrębie wąskich tolerancji. Jest to montaż zgodnie z zasadą
A. dopasowywania
B. częściowej zamienności
C. selekcji
D. całkowitej zamienności
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono oznaczenie tolerancji
A. symetrii.
B. płaskości.
C. walcowości.
D. prostoliniowości.
Montaż i obsługa maszyn i urz…
W jakim zakresie może zmieniać się ciśnienie na wyjściu naprawionej sprężarki, jeśli według dokumentacji powinno wynosić 2 bar ±5%?
A. 1,90÷2,10 bar
B. 1,55÷2,55 bar
C. 1,95÷2,15 bar
D. 1,85÷2,05 bar
Montaż i obsługa maszyn i urz…
Jakie jest całkowite wydłużenie elementu o początkowej długości 2 m, jeśli jego wydłużenie jednostkowe wynosi 3%?
A. 3 cm
B. 6 cm
C. 2 cm
D. 9 cm
Montaż i obsługa maszyn i urz…
Do czego wykorzystuje się klucz dynamometryczny?
A. do szybkiego dokręcania nakrętek i śrub metrycznych
B. do pomiaru siły zrywającej gwint
C. do dokręcania śrub oraz nakrętek pod odpowiednim kątem obrotu
D. do osiągnięcia właściwej wartości momentu dokręcania śrub oraz nakrętek
Montaż i obsługa maszyn i urz…
Nie jest możliwe dokonanie pomiaru prostopadłości czołowej powierzchni oporowej wału
A. kątownikiem
B. mikrometrem
C. czujnikiem zegarowym
D. sprawdzianem
Montaż i obsługa maszyn i urz…

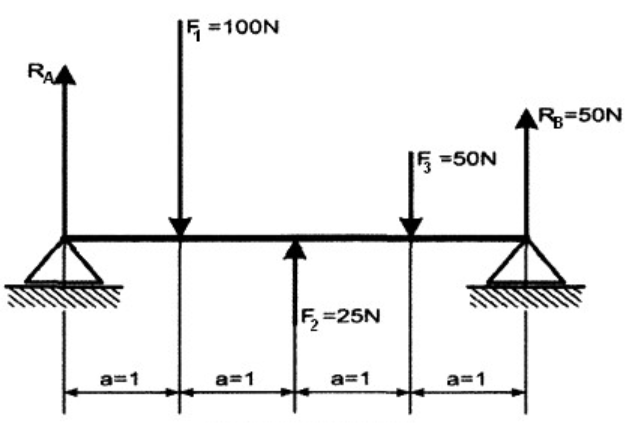

W belce obciążonej jak na rysunku wartość reakcji Ra wynosi
A. 100 N
B. 50 N
C. 25 N
D. 75 N
Montaż i obsługa maszyn i urz…
?20s6 jest to zapis tolerancji wymiaru
A. wałka, którego wymiar rzeczywisty jest mniejszy od wymiaru nominalnego
B. otworu, którego wymiar rzeczywisty jest większy od wymiaru nominalnego
C. wałka, którego wymiar rzeczywisty jest większy od wymiaru nominalnego
D. otworu, którego wymiar rzeczywisty jest mniejszy od nominalnego
Montaż i obsługa maszyn i urz…
Jakim narzędziem można zweryfikować prawidłowość wzajemnego ustawienia osi łożysk wałków w przekładni zębatej walcowej (odległość, równoległość)?
A. suwmiarką o modułowej konstrukcji
B. precyzyjnymi trzpieniami pomiarowymi
C. przyrządem kontrolnym dla wałków
D. wskazówkowym czujnikiem
Montaż i obsługa maszyn i urz…
Pręta o pierwotnej długości 2 m wydłużono o 0,5%. Jaka jest długość końcowa tego pręta po rozciągnięciu?
A. 210 cm
B. 201 cm
C. 205 cm
D. 202 cm
Montaż i obsługa maszyn i urz…
Wykonanie pięciu wałów kosztowało 7500 zł. Koszt obróbki cieplnej jednej sztuki to 10% ceny jednostkowej i wynosi
A. 150 zł
B. 1 500 zł
C. 750 zł
D. 5 zł
Montaż i obsługa maszyn i urz…
Rzut siły na oś wynosi 0, gdy siła z osią tworzy kąt
A. 180 stopni
B. 45 stopni
C. 0 stopni
D. 90 stopni
Montaż i obsługa maszyn i urz…
Na podstawie tabeli oblicz koszt wyprodukowania jednej części na tokarce zakładając, że czas jej wykonania wynosi 10 min, a stawka za godzinę pracy tokarza 60zł.
| Wyszczególnienie kosztów | Kwota (zł) |
|---|---|
| Materiał do wykonania 10 części | 75,00 |
| Amortyzacja tokarki wyliczona na wykonanie 100 części | 250,00 |
| Zużycie energii w czasie 1 godz. pracy tokarza | 3,00 |
A. 10,50 zł
B. 24,50 zł
C. 20,50 zł
D. 17,50 zł
Montaż i obsługa maszyn i urz…
Oznaczenie Ra 6,3 na dokumencie technicznym odnosi się do
A. szorstkości powierzchni
B. twardości nawierzchni
C. falistości powierzchni
D. tolerancji prostoliniowości powierzchni
Montaż i obsługa maszyn i urz…
Zasada montażu opierająca się na indywidualnym dopasowaniu oznacza, że
A. do procesu montażu stosuje się dodatkowe elementy, takie jak podkładki
B. pożądaną precyzję uzyskuje się przez dopasowanie jednej z części
C. przed przystąpieniem do montażu dokonuje się selekcji komponentów na wąskie grupy wymiarowe
D. łączenie części odbywa się z bardzo wysoką precyzją
Montaż i obsługa maszyn i urz…
Jak weryfikuje się poprawność montażu łożysk tocznych na wale?
A. stanu czopa wału, na którym zamontowane jest łożysko
B. czy elementy są wolne od rdzy
C. cichobieżności i równomierności działania zespołu
D. czystości łożyska oraz wałka
Montaż i obsługa maszyn i urz…
Jakie urządzenia wykorzystuje się do pomiaru momentu obrotowego na wale maszyny?
A. klucze dynamometryczne
B. obrotomierze
C. dynamomierze
D. hamulce dynamometryczne
Montaż i obsługa maszyn i urz…
Oznaczenie Φ20F8/h6 odnosi się do typu pasowania
A. ciasnego na podstawie zasady stałego otworu
B. luźnego na podstawie zasady stałego wałka
C. ciasnego na podstawie zasady stałego wałka
D. luźnego na podstawie zasady stałego otworu
Montaż i obsługa maszyn i urz…
Ilość narzędzi skrawających niezbędnych do precyzyjnego wykonania otworu 10H7 w stali wynosi
A. 5
B. 4
C. 2
D. 3
Montaż i obsługa maszyn i urz…
Jakie narzędzie należy użyć, aby zweryfikować prostopadłość czoła tulei względem osi otworu?
A. średnicówkę mikrometryczną
B. średnicówkę czujnikową
C. sprawdzian tłoczkowy z kołnierzem
D. sprawdzian dwugraniczny tłoczkowy
Montaż i obsługa maszyn i urz…
Jakie narzędzie stosuje się podczas montażu maszyn na betonowych postumentach?
A. projektor laserowy
B. poziomica o wysokiej precyzji
C. czujnik laserowy
D. czujnik zegarowy
Montaż i obsługa maszyn i urz…
Aby zmierzyć średnicę otworu ϕ50+0,22, jakiego narzędzia pomiarowego należy użyć?
A. sprawdzianu tłoczkowego
B. mikrometru zewnętrznego
C. średnicówki mikrometrycznej
D. suwmiarki uniwersalnej
Montaż i obsługa maszyn i urz…
Aby wykonać otwory pod gwint M8, jakie wiertło powinno się użyć?
A. Ø7,8 mm
B. Ø6,8 mm
C. Ø6,0 mm
D. Ø8,5 mm
Montaż i obsługa maszyn i urz…
Jakie pasowanie ma wpust 10N9/h9 w rowku?
A. ciasne według zasady stałego wałka
B. ciasne według zasady stałego otworu
C. luźne według zasady stałego wałka
D. mieszane według zasady stałego otworu
Montaż i obsługa maszyn i urz…
Wyznacz wymiary graniczne średnicy wałka o nominalnej wartości N=φ78 mm, wytworzonego w tolerancji
IT=0,028, gdzie odchyłka górna es=0 μm, a odchyłka dolna ei= −0,028 μm?
A. A = 77,972; B = 78,028
B. A= 77,928; B = 78,000
C. A = 77,972; B = 78,000
D. A = 78,000; B = 78,028
Montaż i obsługa maszyn i urz…
Jakim kątem musi być ustawiona siła F względem osi x (przy przeciwnym zwrocie siły do zwrotu osi), aby związek między siłą F a jej rzutem Fx był równy Fx = -F?
A. 90°
B. 180°
C. 0°
D. 270°
Montaż i obsługa maszyn i urz…
Jakie oznaczenie odnosi się do pasowania luźnego?
A. 16 M7/h6
B. 16 F8/h6
C. 16 P7/r6
D. 16 H7/r6
Montaż i obsługa maszyn i urz…
Zgodnie z danymi dostarczonymi przez producenta klucz pneumatyczny wymaga zasilania ciśnieniem wynoszącym 0,6 MPa. Jaką wartość ciśnienia powinno się ustawić na zaworze redukcyjnym sprężarki, która zasila klucz, jeśli manometr jest skalowany w barach?
A. 6 barów
B. 60 barów
C. 0,06 bara
D. 0,6 bara
Montaż i obsługa maszyn i urz…
Jak daleko zostało przemieszczenie ciała przy użyciu siły F = 500 N, jeśli wykonana praca wynosi 10 kJ?
A. 5 m
B. 2 m
C. 50 m
D. 20 m
Montaż i obsługa maszyn i urz…
Podczas montażu prowadnic tocznych, aby uzyskać właściwą tolerancję pasowania, należy
A. wybrać odpowiednie podkładki kompensacyjne
B. przetrzeć powierzchnie prowadnic
C. dopasować każdy wałek indywidualnie
D. wałeczki dobrać metodą selekcji
Montaż i obsługa maszyn i urz…
Aby zredukować luzy przed montażem, elementy należy klasyfikować na grupy w obrębie wąskich tolerancji. Opis dotyczy montażu według zasady
A. częściowej zamienności
B. selekcji
C. całkowitej zamienności
D. dopasowywania
Montaż i obsługa maszyn i urz…
O jakiej średnicy należy wykonać otwór pod nit o średnicy 6 mm? Skorzystaj z danych w tabeli.
| Średnica nita d [mm] | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|---|---|
| Średnica otworu | 1,1 d lecz nie więcej niż d+0,5 | ||||||
A. 6,1 mm
B. 6,6 mm
C. 6,0 mm
D. 6,5 mm
Montaż i obsługa maszyn i urz…
Otwór o jakiej średnicy należy wykonać pod nit o średnicy 6 mm? Skorzystaj z danych w tabeli.
| Średnica nita d [mm] | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 |
| Średnica otworu | 1,1 d lecz nie więcej niż d+0,5 | ||||||
A. 6,5 mm
B. 6,6 mm
C. 6,1 mm
D. 6,0 mm
Montaż i obsługa maszyn i urz…
Na stanowisku ślusarskim pracownik wykonuje detal, składający się z dwóch elementów połączonych 4 nitami. Na podstawie tabeli oblicz koszt wyprodukowania jednego detalu, jeżeli czas jego wykonania wynosi 20 minut, a stawka za roboczogodzinę 120 zł.
| Wyszczególniony koszt | Kwota (zł) |
|---|---|
| Elementy łączone (100 szt.) | 500 |
| Paczka nitów (100 sztuk) | 50 |
| Amortyzacja maszyn i urządzeń wyliczona na wykonanie 100 detali | 200 |
A. 42 zł
B. 44 zł
C. 54 zł
D. 62 zł
