Rysunek przedstawia

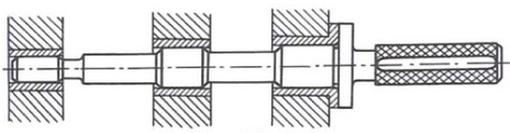

Twoja odpowiedź jest poprawna. Rysunek przedstawia metodę sprawdzania współosiowości łożysk ślizgowych w korpusie. W tej metodzie kluczowym elementem jest wałek pomiarowy, który przechodzi przez otwory łożysk umieszczonych w korpusie. Użycie wałka pomiarowego jako elementu referencyjnego umożliwia ocenę, czy łożyska są odpowiednio wycentrowane. W praktyce, jeśli łożyska są idealnie współosiowe, wałek będzie swobodnie przechodził przez wszystkie otwory, co przekłada się na prawidłową pracę mechanizmu i minimalizację zużycia. Problemy ze współosiowością mogą prowadzić do zwiększonego tarcia, co z kolei może skutkować przedwczesnym zużyciem łożysk oraz niestabilnością pracy maszyn. W branży inżynieryjnej i produkcyjnej, zgodność z normami i standardami dotyczącymi współosiowości jest kluczowa dla zapewnienia efektywności i niezawodności urządzeń. Zastosowanie tej metody w praktyce pozwala na wczesne wykrywanie błędów montażowych i zapewnienie wysokiej jakości końcowego produktu.
Chociaż odpowiedzi mogą wydawać się na pierwszy rzut oka logiczne, każda z nich nie oddaje dokładnie przedstawionej na rysunku funkcji i zasadności zastosowanej metodyki. Rysunek nie obrazuje operacji rozwiercania łożysk, co sugeruje pierwsza niepoprawna opcja. Rozwiercanie to proces mechaniczny, którego celem jest zwiększenie średnicy otworów, a nie ocena ich współosiowości. W związku z tym, wybierając tę odpowiedź, można wprowadzić się w błąd, myśląc o operacjach związanych z obróbką skrawaniem, które nie są adekwatne do tematu współosiowości. Druga opcja, dotycząca metody pomiaru bicia promieniowego wałka po montażu, jest również niewłaściwa; pomiar bicia promieniowego jest stosowany w zupełnie inny sposób, skupiając się na ruchu wałka, a nie na relacji między łożyskami. Pomiar bicia promieniowego ma na celu ocenę nieprawidłowości w geometrycznej formie wałka, co nie jest celem metody przedstawionej na rysunku. Trzecia niepoprawna odpowiedź, sugerująca przeciąganie łożysk, odnosi się do procesu mechanicznego, który dotyczy wciągania lub przesuwania elementów, a nie ich współosiowości. W kontekście inżynieryjnym, współosiowość jest kluczowym parametrem dla funkcjonowania maszyn i urządzeń, dlatego istotne jest stosowanie odpowiednich metod pomiarowych. Zrozumienie różnicy między tymi procesami jest kluczowe dla skutecznego diagnozowania i utrzymania właściwej pracy łożysk w konstrukcjach maszynowych.
