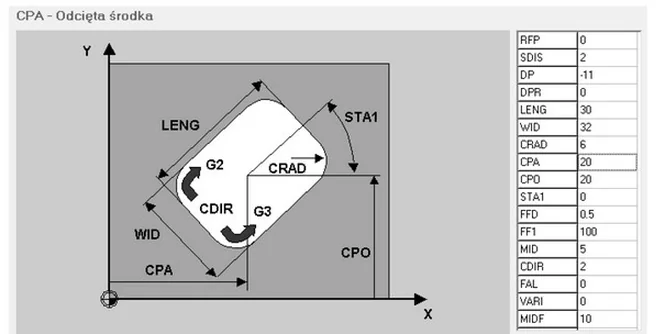

Przedstawiony graficzny obraz, dotyczy cyklu frezowania
A. kieszeni prostokątnej.
B. rowka kołowego na okręgu.
C. kieszeni okrągłej.
D. rowka nieprzelotowego.
Kieszeń prostokątna, którą widać na przedstawionym obrazie, jest powszechnie stosowanym kształtem w obróbce CNC, zwłaszcza w procesach frezowania. Charakteryzuje się ona długością i szerokością, co jest kluczowe dla uzyskania precyzyjnych wymiarów w produkcji części mechanicznych. W protokołach obróbczych, takich jak ISO 14649, uwzględnia się standardowe wymiary i zaokrąglenia, co pozwala na minimalizację ryzyka uszkodzenia narzędzi i elementów obrabianych. Zaokrąglone narożniki (CRAD) w kieszeni prostokątnej zmniejszają naprężenia materiałowe, co jest istotne w kontekście trwałości i wydajności produkcji. W praktyce, tworzenie kieszeni prostokątnej można spotkać w elementach, takich jak obudowy, podstawy, czy elementy montażowe, gdzie konieczność precyzyjnego dopasowania i estetyki odgrywa kluczową rolę. Wybór odpowiednich parametrów frezowania, takich jak prędkość i posuw, jest również istotny dla uzyskania wysokiej jakości obróbki.
Koncepcje przedstawione w odpowiedziach niepoprawnych wskazują na pewne nieporozumienia dotyczące kształtów i ich zastosowania w obróbce materiałów. Kieszeń okrągła, będąca pierwszą niepoprawną odpowiedzią, może sugerować, że zaokrąglenie jest dominującym elementem, co jest błędne, ponieważ w naszym przypadku kształt jest prostokątny. Odpowiedzi związane z rowkiem, zarówno nieprzelotowym, jak i kołowym, również nie mają zastosowania w kontekście przedstawionego obrazu. Rowki mają zupełnie inną funkcję niż kieszenie, a ich geometria, w tym głębokość i szerokość, nie odpowiada parametrom wskazanym przez obraz. Typowe błędy myślowe w tej sytuacji obejmują skupienie się na zaokrągleniach bez uwzględnienia wymiarów prostokątnych, co może prowadzić do błędnych interpretacji geometrii obiektów. Dodatkowo, brak zrozumienia różnicy między kieszeniami a rowkami w kontekście frezowania może prowadzić do niewłaściwego doboru narzędzi i parametrów obróbczych, co negatywnie wpływa na jakość wykonania elementów oraz efektywność procesów produkcyjnych. Warto zaznaczyć, że każda geometria ma swoje specyficzne zastosowania i wymaga innego podejścia w obróbce, co jest kluczowym elementem wiedzy w branży obróbczej.
