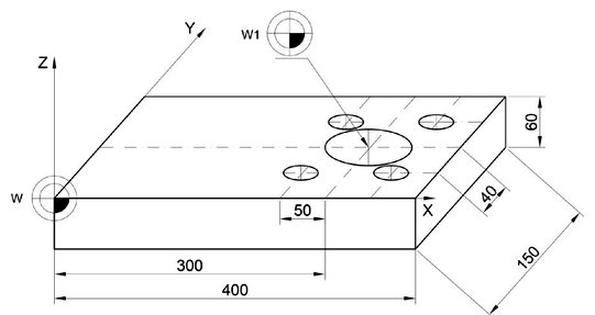

Przesunięcie punktu zerowego W do punktu W1, będącego środkiem dużego otworu wynosi
Odpowiedź X300 Y75 Z0 jest prawidłowa, ponieważ dokładnie odzwierciedla przesunięcie punktu zerowego W do punktu W1, który jest środkiem dużego otworu. W analizowanej sytuacji, punkt W znajduje się w lewym dolnym rogu płaszczyzny roboczej, a punkt W1 jest zlokalizowany 300 jednostek w osi X oraz 75 jednostek w osi Y od punktu W. Obliczenia te wynikają z odpowiednio zdefiniowanych współrzędnych, gdzie przemieszczenie w osi Z wynosi 0, co oznacza, że nie zachodzi żadna zmiana w wysokości. W praktyce, znajomość przesunięcia punktu zerowego jest kluczowa w systemach CAM i CNC, gdzie precyzyjne pozycjonowanie narzędzi jest niezbędne do wykonania dokładnych operacji obróbczych. Standardy branżowe wymagają, aby wszelkie współrzędne były jasno określone, co pozwala na unikanie błędów podczas procesu produkcyjnego. Zrozumienie zasad przesunięcia punktu zerowego jest zatem fundamentem efektywnej pracy w dziedzinie automatyzacji i inżynierii produkcji.
Analizując dostępne odpowiedzi, wiele z nich może wydawać się zrozumiałych, jednak zawierają one merytoryczne błędy, które mogą prowadzić do nieprawidłowych wniosków. Odpowiedzi inne niż X300 Y75 Z0 sugerują różne wartości w osiach X, Y i Z, co wynika najczęściej z błędnego zrozumienia lokalizacji obiektów w przestrzeni. Na przykład, odpowiedź X100 Y40 Z0 błędnie interpretuje odległość w osi X, pomijając istotny fakt, że punkt W1 jest przesunięty o 300 jednostek w osi X, a nie 100. Takie podejście prowadzi do rażących błędów w obliczeniach, co w kontekście programowania maszyn CNC może skutkować poważnymi konsekwencjami, takimi jak uszkodzenia narzędzi czy nawet samej maszyny. Osobnym problemem jest nieprawidłowe określenie wartości w osi Y, gdzie odpowiedź X300 Y150 Z0 wskazuje na przesunięcie o 150 jednostek zamiast 75. Tego typu błędy mogą wynikać z mylnego zrozumienia układu współrzędnych, co jest kluczowe dla prawidłowego działania systemów sterowania. W kontekście inżynierii mechanicznej, ważne jest, aby precyzyjnie obliczać przesunięcia, aby uniknąć kosztownych pomyłek i zapewnić wysoką jakość produkcji. Współczesne metodyka projektowania i obróbki wymagają od inżynierów i operatorów maszyn dogłębnej znajomości geometrii, co podkreśla znaczenie edukacji w zakresie technologii obróbczych.
