MEC.09Pytanie 1
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Montaż i demontaż
Na którym rysunku przedstawiono klucz umożliwiający odkręcenie nakrętki okrągłej rowkowej?
B.
A.
C.
D.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MEC.09Pytanie 2
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny
Średnicę podziałową przedstawionego na rysunku koła zębatego oznaczono symbolem
A. D5
B. D7
C. D4
D. D6
MEC.09Pytanie 3
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Organizacja produkcji
Rysunek przygotowany w systemie CAD nie może być zapisany jako plik o rozszerzeniu
A. dwt
B. dxf
C. dvi
D. dwg
MEC.09Pytanie 4
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Pomiary i kontrola jakości
Który znak z odpowiednią wartością służy do oznaczania chropowatości powierzchni otrzymanej obróbką skrawaniem z kierunkowością struktury powierzchni?
B.
C.
D.
A.
MEC.09Pytanie 5
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Organizacja produkcji
W sytuacji, gdy przewiduje się częste zmiany w konstrukcji, jakie części klasy korpus powinny być produkowane w formie
A. odkuwek swobodnych
B. bloków frezowanych
C. odlewu kokilowego
D. konstrukcji spawanych
MEC.09Pytanie 6
Organizacja i nadzorowanie pr…
Kategorie: Pomiary i kontrola jakości Organizacja produkcji
Jakie elementy wchodzą w skład dokumentacji związanej z procesem wytwarzania?
A. dokumenty technologiczne
B. sprawozdania kasowe
C. procedury stanowiskowe
D. raporty spływu produkcji
MEC.09Pytanie 7
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości
Oznaczenie H7/h6 wskazuje na typ pasowania
A. wciskane.
B. luźne przestrzennie.
C. suwliwe.
D. mocno dopasowane.
MEC.09Pytanie 8
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie

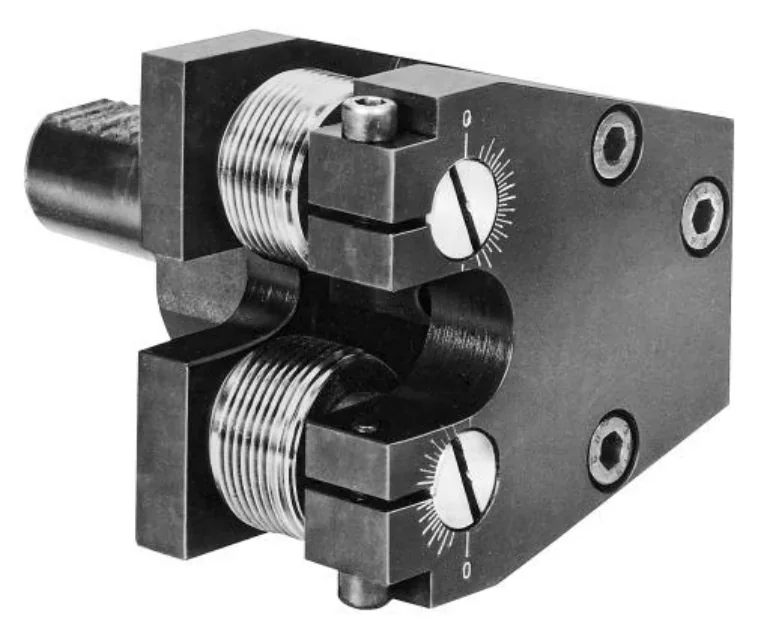

Narzędzie przedstawione na ilustracji służy do wykonania
A. gwintu.
B. podtoczeń.
C. ślimaka.
D. sprężyny.
MEC.09Pytanie 9
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Ostatnia faza projektowania procesu produkcji koła zębatego to
A. przygotowanie dokumentacji technologicznej
B. opracowanie programu produkcji
C. ocena zainstalowanych urządzeń
D. analiza techniczno-ekonomiczna
MEC.09Pytanie 10
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie Montaż i demontaż Organizacja produkcji
Rysunek złożeniowy, który zawiera kompletne wymiary i informacje konieczne do wykonania wszystkich jego części składowych, to rysunek
A. zabiegowy
B. montażowy
C. operacyjny
D. zestawieniowy
MEC.09Pytanie 11
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Organizacja produkcji
Na podstawie tabeli wybierz wyroby wykonane w ramach produkcji seryjnej.
| Rodzaj produkcji | Roczny program produkcyjny | ||
|---|---|---|---|
| Wyroby A | Wyroby B | Wyroby C | |
| Jednostkowa | do 5 | do 10 | do 100 |
| Małoseryjna | 5÷100 | 10÷200 | 100÷500 |
| Seryjna | 100÷300 | 200÷500 | 500÷5000 |
| Wielkoseryjna | 300÷1000 | 500÷5000 | 5000÷50000 |
| Masowa | ponad 1000 | ponad 5000 | ponad 50000 |
| Wyroby A – elementy ciężkie o dużych wymiarach znacznej pracochłonności i ciężarze ponad 300 N Wyroby B – element o średnich wymiarach i pracochłonności oraz ciężarze od 80 N do 300 N Wyroby C – elementy małe, lekkie o niewielkiej pracochłonności i ciężarze do 80 N | |||
A. 150 szt. tulei o masie 60 kg
B. 400 szt. tarcz o masie 5,0 kg
C. 520 szt. wałków o masie 10 kg
D. 750 szt. śrub o masie 12 kg
MEC.09Pytanie 12
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Pomiary i kontrola jakości
Nie jest możliwe przeprowadzenie badań twardości materiałów przy użyciu metody
A. Rockwella
B. Vickersa
C. Sunderlanda
D. Shore’a
MEC.09Pytanie 13
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Aby wykonać płytę tnącą do wykrojnika, należy użyć stali
A. narzędziowej do pracy na gorąco
B. węglowej standardowej jakości
C. narzędziowej do pracy na zimno
D. szybkotnącej
MEC.09Pytanie 14
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Korpus dzielony do osadzenia łożyska przedstawiony na rysunku, wykonany jest metodą odlewania
A. z brązu.
B. ze staliwa.
C. ze stali.
D. z mosiądzu.
MEC.09Pytanie 15
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie
Do wytaczania otworu przelotowego na tokarce, należy użyć noża przedstawionego na rysunku oznaczonym literą
C.
B.
A.
D.
MEC.09Pytanie 16
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości
Do pomiaru chropowatości powierzchni należy zastosować przyrząd przedstawiony na rysunku oznaczonym literą
A.
D.
C.
B.
MEC.09Pytanie 17
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Pomiary i kontrola jakości
Jaki metodę obróbki płaskich powierzchni można zastosować, aby uzyskać chropowatość Ra=0,16 µm?
A. Wiercenie
B. Toczenie
C. Szlifowanie
D. Frezowanie
MEC.09Pytanie 18
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
W trakcie wytwarzania wałka rozrządu krzywki podlegają
A. chromowaniu
B. siarkowaniu
C. nawęglaniu
D. aluminiowaniu
MEC.09Pytanie 19
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Jakie działanie nie mieści się w zakresie ochrony czasowej metali przed korozją?
A. Osuszanie
B. Pokrycie gumą
C. Oczyszczanie
D. Nasmarowanie
MEC.09Pytanie 20
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Przy jakiej grubości blach należy zastosować parametry spawania: 300A / 30V / 4,5 mm/min / 0,49 m/min?
Skorzystaj z danych w tabeli.
| Grubość blach | Liczba warstw | Drut elektrodowy | Natężenie prądu | Napięcie łuku | Natężenie przepływu gazu osłonowego | Prędkość spawania | |
|---|---|---|---|---|---|---|---|
| Średnica | Prędkość podawania | ||||||
| mm | mm | m/min | A | V | l/min | m/min | |
| 5 | 2 | 1,6 | 4,5 | 300 | 30 | 15 18 | 0,56 |
| 6 | 2 | 1,6 | 4,5 | 300 | 30 | 15,18 | 0,45 |
| 7 | 3 | 1,6 | 4,5 | 300 | 30 | 15,18 | 0,49 |
| 8 | 4 | 1,6 | 4,5 | 300 | 30 | 15,18 | 0,51 |
| 10 | 5 | 1,6 | 4,5 | 300 | 30 | 15,18 | 0,42 |
A. 7 mm
B. 8 mm
C. 5 mm
D. 6 mm
MEC.09Pytanie 21
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Dokumentacja przebiegu technologicznego produkcji z podziałem na poszczególne etapy to karta
A. technologiczna
B. materiałowa
C. instrukcyjna
D. operacyjna
MEC.09Pytanie 22
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Biorąc pod uwagę typy utlenienia, które wystąpiły na wyrobie, technolog nie będzie dobierał zabezpieczeń przeciwdziałających korozji?
A. kawitacyjnej
B. biologicznej
C. ogniowej
D. gazowej
MEC.09Pytanie 23
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Pomiary i kontrola jakości Organizacja produkcji
W trakcie badania jakości produktu zauważono uszkodzenie trybologiczne jednego z komponentów. Nie dotyczy to zużycia
A. odkształceniowego
B. cieplnego
C. kawitacyjnego
D. ściernego
MEC.09Pytanie 24
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Najbardziej efektywną metodą obróbki skrawaniem powierzchni płaskich jest
A. piłowanie
B. frezowanie czołowe
C. szlifowanie obwodowe
D. struganie
MEC.09Pytanie 25
Organizacja i nadzorowanie pr…
Kategorie: Organizacja produkcji
Zadaniem pracownika jest wykonanie 2500 sztuk elementów. Czas potrzebny na realizację jednego elementu wynosi 15 minut, koszt roboczogodziny wynosi 10 zł, a pracownik dostaje premię w wysokości 20% za zrealizowane zlecenie. Całkowity koszt robocizny za wykonanie całej partii elementów wyniesie około
A. 5000 zł
B. 6250 zł
C. 7500 zł
D. 10000 zł
MEC.09Pytanie 26
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie
Do nacięcia rowka wpustowego zgodnie z rysunkiem, należy zastosować narzędzie oznaczone literą
A.
B.
D.
C.
MEC.09Pytanie 27
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Organizacja produkcji
Zgodnie z przedstawionym rysunkiem dla momentu utwierdzenia wynoszącego 1500Nm długość belki x wynosi
A. 3000 mm
B. 300 mm
C. 750 mm
D. 75 mm
MEC.09Pytanie 28
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Do konstrukcji spawanych powinna być użyta stal
A. nierdzewna
B. niestopowa niskowęglowa
C. o wysokiej zawartości dodatków stopowych
D. niestopowa wysokowęglowa
MEC.09Pytanie 29
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Na korpus części przedstawionej na rysunku nie stosuje sie
A. mosiądzu.
B. aluminium.
C. magnezu.
D. staliwa.
MEC.09Pytanie 30
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Aby osiągnąć wysoką odporność na korozję elektrochemiczną, należy produkować elementy maszyn ze stopów
A. jednofazowych
B. dwufazowych
C. czterofazowych
D. trójfazowych
MEC.09Pytanie 31
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Jakie metody obróbcze można zastosować do zahartowanych elementów maszyn?
A. gwintowanie
B. przeciąganie
C. szlifowanie
D. wiercenie
MEC.09Pytanie 32
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie
Rowek wpustowy dla wpustu czółenkowego powinien być zrealizowany przez
A. toczenie
B. frezowanie
C. szlifowanie
D. dłutowanie
MEC.09Pytanie 33
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Na podstawie zamieszczonego wzoru oblicz wartość siły tarcia T dla hamulca cięgnowego różnicowego, przyjmując moment tarcia \( M_T = 500 \, \text{Nm} \) i średnicę bębna \( D = 0,5 \, \text{m} \).
Wzór: $$ T = \frac{2M_T}{D} $$
A. 500 N
B. 2 000 N
C. 1 000 N
D. 2 500 N
MEC.09Pytanie 34
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty Organizacja produkcji

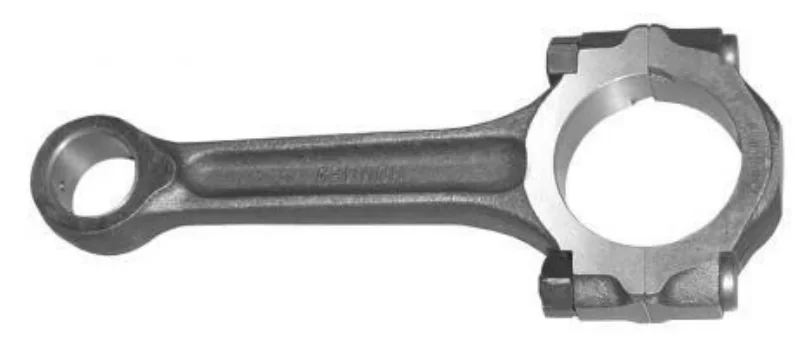

Na rysunku przedstawiono korbowód dzielony. W którym procesie wykonano półfabrykaty części, z których składa się korbowód?
A. Gięcia krawędziowego.
B. Formowania próżniowego.
C. Kucia swobodnego.
D. Kucia matrycowego.
MEC.09Pytanie 35
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie Pomiary i kontrola jakości

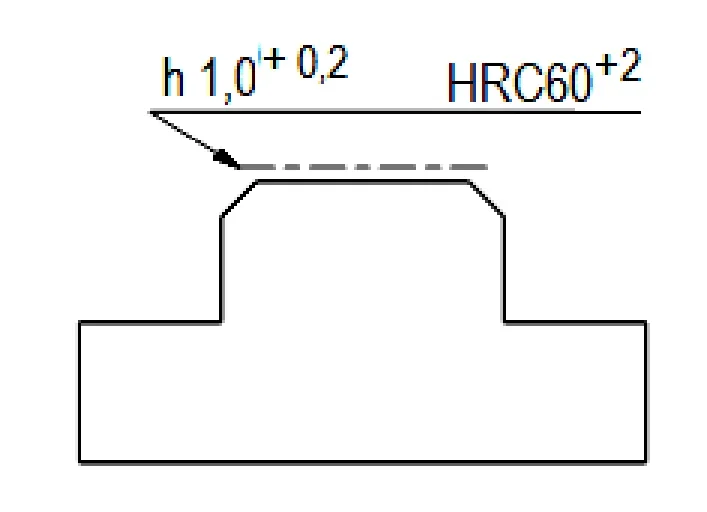

Które informacje zawiera opis zamieszczony na rysunku części?
A. Zahartować na wskroś do uzyskania twardości 60HRC.
B. Wysokość wykonać z tolerancją ±0,2 mm z zachowaniem równoległości.
C. Oznaczona powierzchnia ma twardość 60HRC na głębokości 1 mm.
D. Część wykonać z dokładnością ±2 mm.
MEC.09Pytanie 36
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Korzystając z przedstawionych informacji, oblicz jednostkowy koszt wytworzenia korpusu obrabiarki.
Przedsiębiorstwo wyprodukowało w ciągu miesiąca 10 sztuk korpusów obrabiarek. W tabeli kalkulacyjnej zestawiono stan kosztów przedsiębiorstwa przy pełnym wykorzystaniu zdolności produkcyjnej na koniec miesiąca.
| Pozycja kalkulacyjna | Całkowite koszty produkcyjne |
|---|---|
| Materiały bezpośrednie | 20 000 zł |
| Płace bezpośrednie | 10 000 zł |
| Koszty wydziałowe | 5 000 zł |
| Koszty ogólnego zarządu | 1 000 zł |
A. 3 500 zł
B. 36 000 zł
C. 3 600 zł
D. 35 000 zł
MEC.09Pytanie 37
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Pomiary i kontrola jakości
Przyrząd przedstawiony na ilustracji stosuje się do wykonywania pomiarów
A. średnicy podziałowej gwintów.
B. głębokości otworów.
C. grubości blach.
D. szerokości rowków.
MEC.09Pytanie 38
Organizacja i nadzorowanie pr…
Kategorie: Montaż i demontaż Organizacja produkcji
Jaki jest takt montażu dla 25 sztuk amortyzatorów, jeśli czas przeznaczony na produkcję wynosi 250 godzin?
Wykorzystaj podany wzór.
T=60x(F/P) gdzie F - czas przewidziany na produkcję, |
A. 600
B. 1600
C. 6
D. 60
MEC.09Pytanie 39
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie
Do wykonania na wiertarce zagłębienia przedstawionego na zdjęciu, w które będzie schowany łeb śruby należy zastosować
A. przeciągacz.
B. pogłębiacz.
C. frez.
D. ściernicę.
MEC.09Pytanie 40
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Programy do tworzenia programów obróbczych dla maszyn CNC to
A. CAD
B. CAQ
C. CAM
D. CAE
