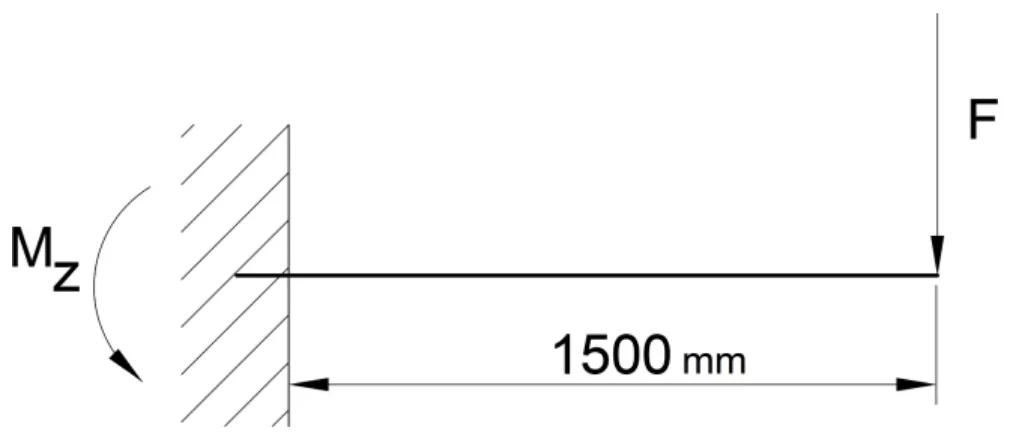

Oblicz moment zginający Mz belki, w miejscu jej utwierdzenia jak na ilustracji przy założeniu, że siła zginająca F wynosi 3 000 N.
A. 4 500 Nm
B. 3 500 Nm
C. 6 500 Nm
D. 2 500 Nm
Pytanie z egzaminu CKE, styczeń 2023 (arkusz MG.44-SG-23.01).
Moment zginający wynosi tu 4500 Nm. Żeby to obliczyć, potrzebujemy znać siłę zewnętrzną i odległość od miejsca przyłożenia siły do punktu, gdzie belka jest utwierdzona. W naszym przypadku to 3000 N. Czyli robimy to tak: M = F * d, gdzie d to właśnie ta odległość. W inżynierii i budownictwie zrozumienie momentu zginającego jest mega ważne. Kiedy projektujemy mosty, budynki czy inne konstrukcje, musimy dokładnie wiedzieć, jak obliczać te momenty, żeby wszystko było stabilne i bezpieczne. Trzymanie się norm i sprawdzonych praktyk inżynieryjnych pozwala uniknąć ogromnych problemów w przyszłości, co jest kluczowe dla długowieczności naszych projektów.
Jeżeli wybrałeś niepoprawną odpowiedź, to może wynikło to z nieporozumienia co do zasady obliczania momentu zginającego. Często przyjmujemy, że siła działa proporcjonalnie, nie myśląc o odległości od miejsca, gdzie siła jest przyłożona do miejsca utwierdzenia. Odpowiedzi takie jak 2500 Nm, 3500 Nm czy 6500 Nm mogą być wynikiem pomyłek w obliczeniach. Czasem wydaje się, że moment zginający to coś, co można zgadywać, ale niestety to prowadzi do błędnych wyników. W inżynierii precyzja to podstawa – nawet małe błędy mogą spowodować duże kłopoty, jak na przykład uszkodzenia konstrukcji. Dlatego warto zwracać uwagę na każdy detal sił działających na konstrukcję i korzystać z solidnych metod analizy, które opierają się na zasadach równowagi i momentów. Zrozumienie momentu zginającego jest kluczowe, gdy projektujemy jakiekolwiek budowle – od prostych belek po złożone mosty.
