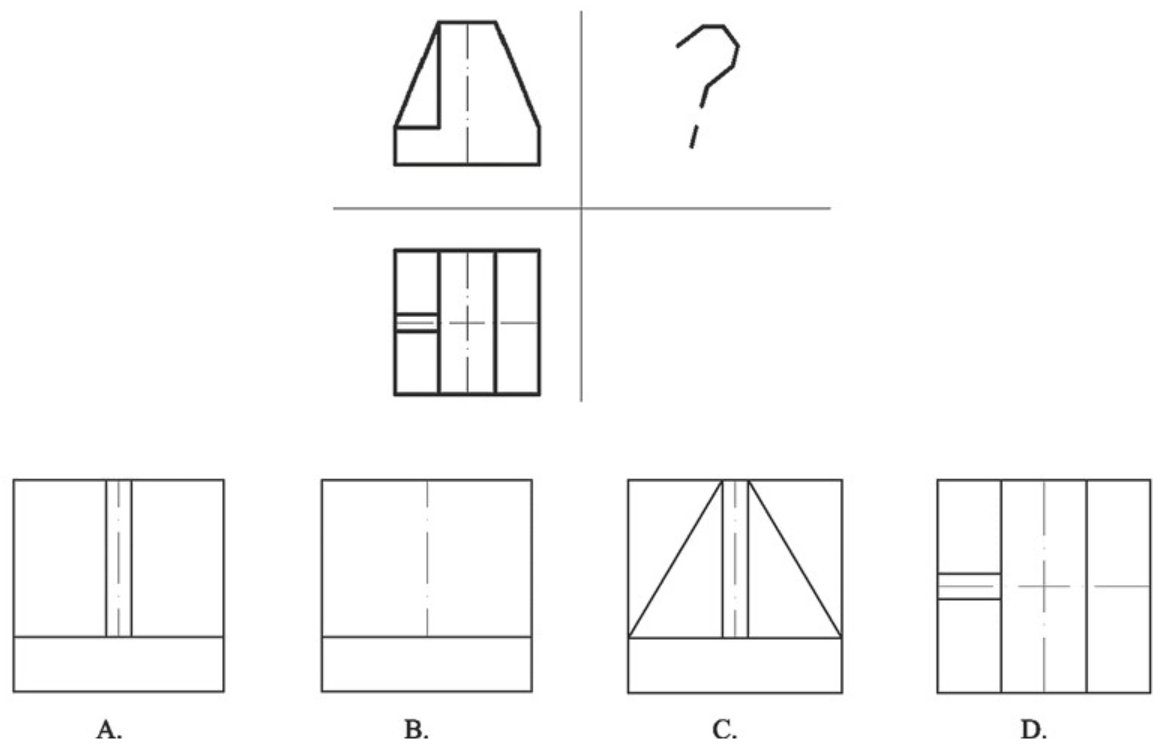

Na którym rysunku przedstawiono brakujący rzut modelu?
Poprawna odpowiedź to A, ponieważ odpowiada ona zasadom rzutowania prostokątnego, które są kluczowe w modelowaniu przestrzennym. W rysunku A widoczny jest brakujący rzut, który odzwierciedla złożony kształt obiektu. Rzut z góry ujawnia trapez z wycięciem, co wskazuje na dodatkowe detale, które są istotne przy tworzeniu modelu 3D. Rysunek ten przedstawia zarówno linie pełne, jak i przerywane, co jest zgodne z normami rysunku technicznego, gdzie linie przerywane zazwyczaj symbolizują elementy niewidoczne z danej perspektywy. Zrozumienie, jak interpretować różne rodzaje rzutów, jest fundamentalne dla architektonów i inżynierów, ponieważ pozwala na dokładne odwzorowanie obiektów w przestrzeni. W praktyce, stosowanie odpowiednich rzutów zapewnia precyzję w projektach, a także umożliwia lepszą komunikację pomiędzy członkami zespołu projektowego.
Wybór niepoprawnej odpowiedzi wskazuje na trudności w zrozumieniu podstawowych zasad rzutowania prostokątnego. Odpowiedzi B, C i D nie pokazują brakującego rzutu modelu, co jest kluczowe w procesie interpretacji rysunków technicznych. Rysunek B mógłby sugerować, że osoba odpowiadająca błędnie interpretuje wycięcia i detale obiektu, co prowadzi do mylnego wniosku o jego kształcie. Rysunek C z kolei mógłby być zrozumiany jako rzut boczny, który nie uwzględnia wszystkich istotnych elementów, co jest typowym błędem myślowym wśród początkujących projektantów. W przypadku rysunku D, widoczne są jedynie uproszczone linie, które nie oddają rzeczywistego stanu obiektu, co może prowadzić do jego nieprawidłowego odwzorowania. Warto zwrócić uwagę na fundamentalną zasadę, że każdy rzut w rysunku technicznym powinien być interpretowany w kontekście jego wymiarów i widoków, a błędne rozumienie tych zasad prowadzi do znaczących pomyłek w projektowaniu i realizacji. Zrozumienie, w jaki sposób różne typy rzutów współdziałają ze sobą, jest kluczowe dla skutecznej komunikacji oraz realizacji projektów inżynieryjnych i architektonicznych.
