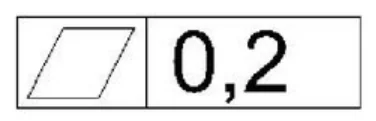

Na rysunku wykonawczym oznacza tolerancję
A. płaskości.
B. pozycji.
C. owalności.
D. zarysu.
Tolerancja płaskości, oznaczona na rysunku wykonawczym jako równoległobok z wartością liczbową, jest kluczowym parametrem w inżynierii mechanicznej, który określa, jak bardzo powierzchnia może odbiegać od idealnej płaszczyzny. Wartość tolerancji, w tym przypadku wynosząca 0,2 mm, oznacza, że maksymalne odchylenie od płaskiej powierzchni nie powinno przekraczać tej wartości. W praktyce zastosowanie tolerancji płaskości jest istotne w procesach produkcyjnych, gdzie precyzja wykonania elementów jest kluczowa dla ich funkcjonalności. Na przykład w przemyśle motoryzacyjnym, elementy mocujące muszą spełniać określone standardy tolerancji, aby zapewnić odpowiednie dopasowanie i bezpieczeństwo. Zastosowanie tolerancji płaskości wpływa także na procesy montażowe, gdzie elementy muszą być w odpowiednich odległościach, co zapobiega ich uszkodzeniu i zapewnia długotrwałą eksploatację. Warto wspomnieć, że zgodnie z normą ISO 1101, tolerancje płaskości są jednymi z podstawowych tolerancji geometrii, które powinny być brane pod uwagę podczas projektowania.
Zrozumienie symboli tolerancji na rysunkach wykonawczych jest kluczowe dla skutecznego wytwarzania i montażu komponentów. W przypadku odpowiedzi dotyczących pozycji, zarysu i owalności, istotne jest wskazanie, że te terminy odnoszą się do różnych aspektów geometrii i funkcjonalności elementów. Tolerancja pozycji dotyczy precyzyjnego umiejscowienia elementów względem siebie, co ma kluczowe znaczenie w przypadku montażu, gdzie niewielkie błędy mogą prowadzić do zniekształceń funkcji. Tolerancja zarysu z kolei odnosi się do kształtu konturu elementu, co jest istotne dla estetyki i pasowania do innych komponentów. Owalność, jako tolerancja geometryczna, definiuje dopuszczalną odchyłkę od idealnego kształtu okręgu, co ma ogromne znaczenie w zastosowaniach, gdzie elementy wymagają ruchu obrotowego, takich jak wały czy osie. Typowe błędy myślowe przy interpretacji tych pojęć mogą wynikać z nieznajomości różnic pomiędzy nimi. Należy pamiętać, że każda z tolerancji ma swoje zastosowanie w zależności od wymaganych parametrów funkcjonalnych i estetycznych wyrobów. Dlatego też, aby poprawnie interpretować rysunki wykonawcze, inżynierowie powinni zaznajomić się z odpowiednimi normami, jak ISO 2768, które ogólnie regulują tolerancje ogólne i geometryczne. Przykłady z branży pokazują, że nieprawidłowe zastosowanie tolerancji może prowadzić do poważnych problemów w produkcie finalnym, co podkreśla wagę rzetelnych podstaw teoretycznych i praktycznych w tym zakresie.
