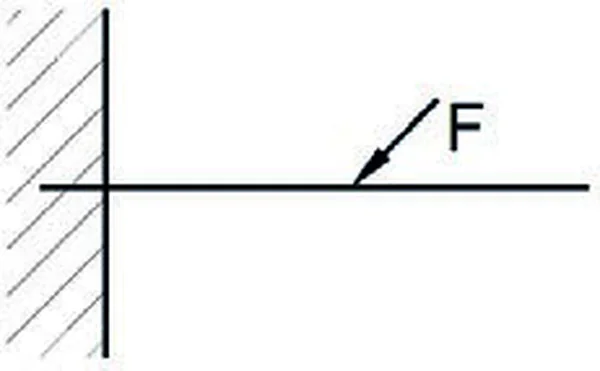

Jakie naprężenia powstają w belce przedstawionej na rysunku?
A. Ściskające i zginające.
B. Ścinające i rozciągające.
C. Rozciągające i ściskające.
D. Zginające i ścinające.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz M.44-X-16.05).
Odpowiedź "Ściskające i zginające" jest na pewno prawidłowa. W belce mamy do czynienia z dwoma rodzajami naprężeń. Naprężenia zginające pojawiają się, gdy siła F działa pod kątem do osi belki i to właśnie prowadzi do jej wygięcia. Zginanie to istotny temat w inżynierii, bo ma ogromny wpływ na to, jak stabilne i nośne są różne elementy. Na przykład, przy projektowaniu mostów inżynierowie muszą brać pod uwagę te naprężenia, żeby wszystko było bezpieczne i solidne. Naprężenia ściskające pojawiają się, kiedy siła F działa w dół, co prowadzi do kompresji belki. To są podstawowe analizy, które są zgodne z normami Eurokod 2, które pokazują, jak obliczać te naprężenia w konstrukcjach. Wiedza o tych dwóch rodzajach naprężeń jest naprawdę ważna w każdym inżynierskim projekcie, żeby uniknąć jakichś katastrof budowlanych oraz zapewnić, że wszystko będzie działać przez wiele lat.
Nieprawidłowe odpowiedzi mają błędne założenia o rodzajach naprężeń w belce. Jeśli ktoś mówi o naprężeniach ścinających i rozciągających, to nie rozumie, że kluczowa siła F działa pod kątem, co zmienia wszystko. Naprężenia ścinające są wtedy, gdy siły działają równolegle do belki, a to nie jest ten przypadek. Rozciąganie i ściskanie to w ogóle inna sprawa, bo to się dzieje, gdy siły są wzdłuż belki, a nie pod kątem. Zbyt uproszczona analiza sytuacji prowadzi do takich błędnych wniosków. W inżynierii trzeba zawsze patrzeć na to, jak siły wpływają na struktury. Na przykład, przy projektowaniu elementów nośnych w budynkach, złe zrozumienie naprężeń może prowadzić do poważnych problemów, jak uszkodzenie konstrukcji czy nawet zagrożenie dla ludzi. Dlatego warto dobrze ogarnąć temat, jak materiały reagują na różne obciążenia, bo to jest podstawa nowoczesnej budowlanki.
