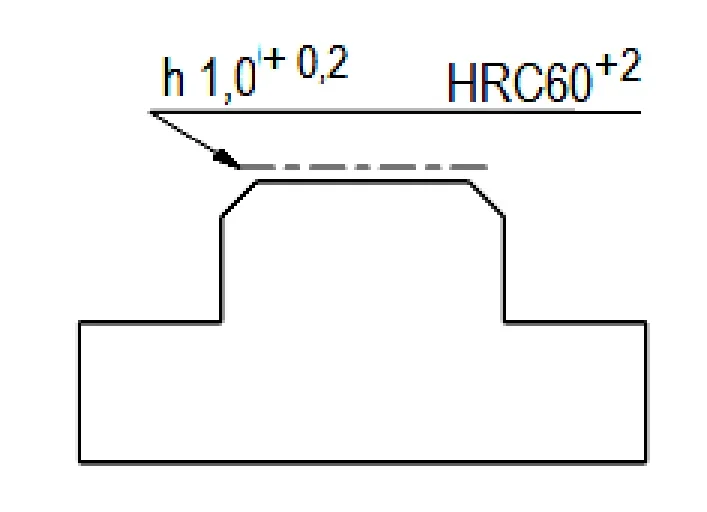

Które informacje zawiera opis zamieszczony na rysunku części?
A. Oznaczona powierzchnia ma twardość 60HRC na głębokości 1 mm.
B. Zahartować na wskroś do uzyskania twardości 60HRC.
C. Część wykonać z dokładnością ±2 mm.
D. Wysokość wykonać z tolerancją ±0,2 mm z zachowaniem równoległości.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz M.44-SG-21.06).
Poprawna odpowiedź wskazuje, że oznaczona powierzchnia ma twardość 60HRC na głębokości 1 mm. Zrozumienie tego oznaczenia jest kluczowe w kontekście materiałów inżynieryjnych. Twardość HRC (Rockwell C) jest powszechnie stosowanym wskaźnikiem w przemyśle, szczególnie w obróbce metali, ponieważ pozwala ocenić odporność materiału na odkształcenie i zużycie. W tym przypadku, wartość 60HRC sugeruje, że powierzchnia części jest dobrze utwardzona, co jest istotne dla jej funkcjonalności w warunkach dużych obciążeń mechanicznych. Głębokość utwardzenia wynosząca 1 mm z tolerancją 0,2 mm jest istotna dla zachowania wymagań konstrukcyjnych oraz zapewnienia odpowiedniej trwałości elementu. Wiedza na temat tolerancji jest niezbędna, gdyż w inżynierii precyzyjnej każdy milimetr ma znaczenie. W praktyce, takie oznaczenia są kluczowe dla zapewnienia wysokiej jakości produktów, co jest zgodne z normami ISO, które promują precyzyjną obróbkę i kontrolę jakości.
Analizując błędne odpowiedzi, można zauważyć kilka powszechnych nieporozumień. W przypadku stwierdzenia dotyczącego zahartowania na wskroś do uzyskania twardości 60HRC, można zauważyć, że to podejście jest niewłaściwe. Zahartowanie to proces, który obejmuje nie tylko utwardzenie materiału, ale także jego właściwe chłodzenie, co nie jest wskazane w pytaniu. Ponadto, zahartowanie na wskroś zazwyczaj odnosi się do całej objętości materiału, a w kontekście rysunku technicznego mówimy jedynie o utwardzonej powierzchni, co wyklucza ten typ odpowiedzi. Kolejna odpowiedź dotycząca tolerancji wysokości wykonania z tolerancją ±0,2 mm w kontekście równoległości także jest nietrafiona. Tolerancje muszą być dobrze zdefiniowane, ale dotyczy to wymiarów, które nie znalazły się w pytaniu. Równoległość jest istotnym parametrem, ale nie jest to informacja zawarta w omawianym opisie. W przypadku ostatniej odpowiedzi, mówiącej o dokładności ±2 mm, konieczne jest zrozumienie, że taki poziom tolerancji jest zbyt szeroki w kontekście precyzyjnego wykonania części. W inżynierii, szczególnie w produkcji elementów mechanicznych, zbyt duże tolerancje mogą prowadzić do nieprawidłowego dopasowania części, co może wpływać na ich funkcjonalność i trwałość. Zrozumienie tych różnic jest kluczowe dla prawidłowego interpretowania rysunków technicznych oraz stosowania odpowiednich standardów jakości w inżynierii.
