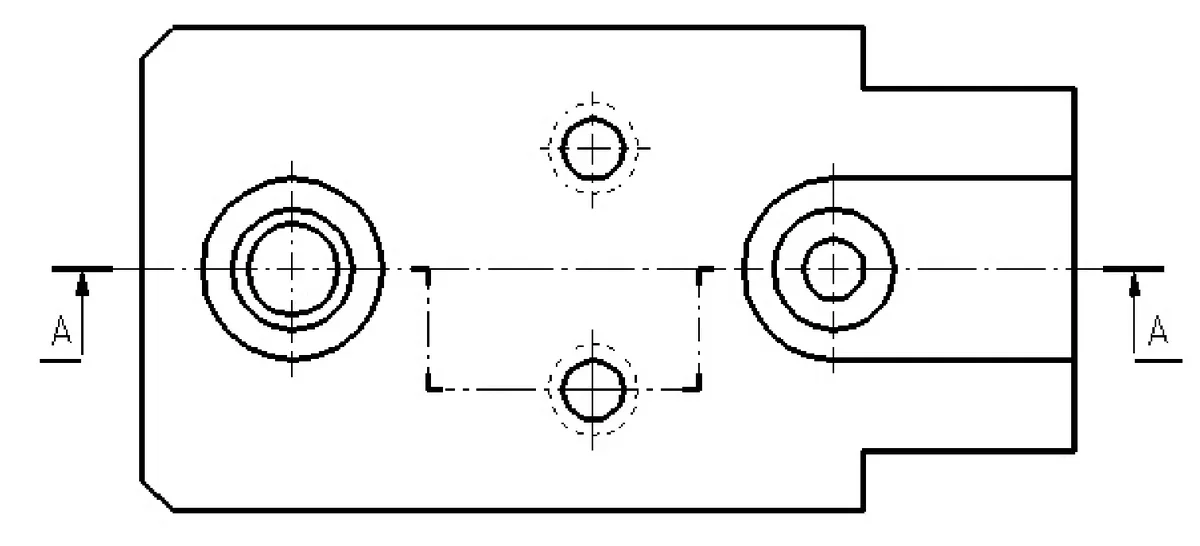

Na rysunku przedstawiono oznaczenie przekroju
A. poprzecznego.
B. wzdłużnego.
C. łamanego.
D. stopniowego.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz M.44-X-18.06).
Odpowiedź "stopniowego" jest poprawna, ponieważ na rysunku zaznaczone są przekroje oznaczone literą "A" w różnych wysokościach, co jednoznacznie wskazuje na przekrój stopniowy. Przekroje stopniowe są niezbędne w inżynierii i architekturze, gdyż pozwalają na przedstawienie złożonych kształtów oraz detali konstrukcyjnych, które zmieniają się na różnych poziomach. W praktyce, stosuje się je na przykład w projektach budowlanych, gdzie występują zmiany wysokości, jak w przypadku ramp, schodów czy złożonych struktur dachowych. Umożliwiają one dokładniejszą analizę i wizualizację elementów konstrukcyjnych, co jest zgodne z najlepszymi praktykami projektowymi i normami branżowymi, takimi jak Eurokod. Zastosowanie przekrojów stopniowych ułatwia również komunikację między inżynierami, architektami a wykonawcami, zapewniając jednoznaczność i precyzję w dokumentacji technicznej.
Odpowiedzi "łamanego", "wzdłużnego" oraz "poprzecznego" wskazują na błędne rozumienie terminologii związanej z rodzajem przekroju. Przekrój łamany najczęściej odnosi się do elementów, które zmieniają swoje kierunki w sposób kanciasty, co nie ma zastosowania w przypadku przedstawionego rysunku. Odpowiedź "wzdłużnego" sugeruje, że przekrój jest wykonywany wzdłuż długości obiektu, jednak nie oddaje to charakterystyki zmian wysokości, które są kluczowe w przypadku przekroju stopniowego. Przekrój poprzeczny, z kolei, odnosi się do przecięcia elementu w płaszczyźnie prostopadłej do jego długości, co również nie odpowiada przedstawionemu oznaczeniu. Typowe błędy myślowe w tych odpowiedziach polegają na nieodróżnianiu specyficznych typów przekrojów oraz ignorowaniu istotnych szczegółów wizualnych, które dostarczają informacji o charakterze przejść między poziomami. W inżynierii, precyzyjne zrozumienie różnic między tymi typami przekrojów jest kluczowe, aby móc efektywnie projektować i komunikować się w złożonych projektach budowlanych i inżynieryjnych. Standardy projektowe, jak Eurokod, jasno definiują te różnice oraz ich zastosowanie, co czyni ich znajomość niezbędną dla każdego specjalisty w tej dziedzinie.
