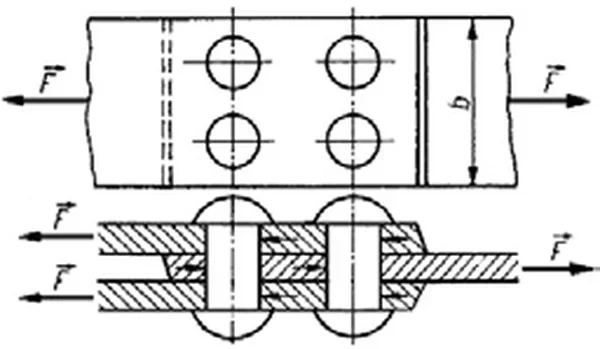

Suma pól powierzchni przekrojów nitów o średnicy d =10 mm ścinanych jak na rysunku, wynosi w przybliżeniu
A. 960 mm²
B. 630 mm²
C. 1920 mm²
D. 315 mm²
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz M.44-X-14.05).
Poprawna odpowiedź to 630 mm2, co można uzasadnić poprzez szczegółowe obliczenia oparte na standardowych zasadach geometrii. W przypadku nitu o średnicy 10 mm, pole powierzchni przekroju poprzecznego można obliczyć ze wzoru na pole koła: P = πr², gdzie r to promień. Dla naszego przypadku promień wynosi 5 mm, co daje pole przekroju jednego nitu równe około 78.54 mm2. Następnie, mnożąc pole jednego nitu przez liczbę nitów, czyli 8, uzyskujemy 628.32 mm2. Ze względu na zaokrąglenie, poprawną odpowiedzią jest 630 mm2. Tego rodzaju obliczenia są niezwykle istotne w kontekście inżynierii i projektowania konstrukcji, gdzie precyzyjne określenie powierzchni przekrojów elementów jest kluczowe dla zapewnienia ich odpowiedniej wytrzymałości oraz bezpieczeństwa. W praktyce, przy projektowaniu połączeń spawanych lub nitowanych, należy zawsze uwzględniać te obliczenia, aby zagwarantować, że użyte materiały będą w stanie wytrzymać przewidywane obciążenia zgodnie z normami i dobrą praktyką inżynieryjną.
Wybór błędnej odpowiedzi na to pytanie może wynikać z kilku typowych nieporozumień, które warto szczegółowo przeanalizować. Często, przy obliczaniu powierzchni przekrojów elementów, takich jak nity, niektórzy mogą źle interpretować geometrię lub pomijać istotne aspekty dotyczące wyliczeń. Na przykład, odpowiedzi takie jak 960 mm2 lub 1920 mm2 mogą wynikać z błędnego pomnożenia pola jednego nitu przez zbyt dużą liczbę nitów, co prowadzi do znacznego przeszacowania. Warto zauważyć, że obliczając pole przekroju jednego nitu, należy zawsze skupić się na dokładnych wartościach promienia, a nie na średnicy. Użycie średnicy w obliczeniach bez jej odpowiedniej konwersji do promienia jest częstym błędem. Ponadto, niektórzy mogą mylić jednostki miary lub zaokrąglać wyniki w sposób, który prowadzi do niepoprawnych odpowiedzi. Tego rodzaju nieścisłości podkreślają znaczenie stosowania właściwych wzorów matematycznych oraz dokładnych obliczeń w inżynierii. Przygotowując się do tego typu zadań, warto zwrócić szczególną uwagę na zasady obliczania pól powierzchni oraz na znaczenie precyzyjnego posługiwania się jednostkami miary, co jest kluczowe dla uzyskania wiarygodnych wyników w praktycznych zastosowaniach inżynierskich.
