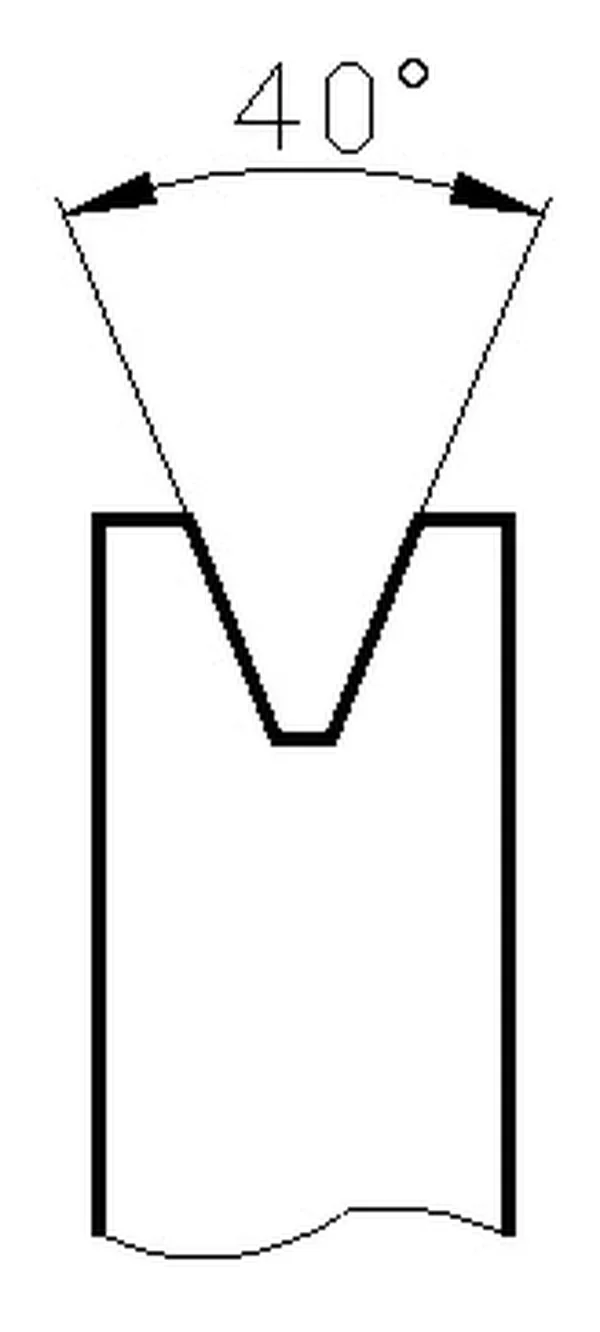

Do pomiaru kąta w elemencie przedstawionym na rysunku służy
A. kątomierz warsztatowy.
B. zestaw płytek kątowych.
C. kątomierz z poziomicą.
D. kątownik uniwersalny.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz M.44-X-16.05).
Zestaw płytek kątowych to naprawdę przydatne narzędzie, które pozwala na bardzo dokładne pomiary kątów wewnętrznych i zewnętrznych, co jest mega ważne w budowie różnych konstrukcji mechanicznych. Dzięki temu, że mamy różne kąty w zestawie, można bez problemu określić, jaki kąt powinien mieć dany element, co przydaje się szczególnie przy montażu i obróbce materiałów. W inżynierii i mechanice precyzja jest na wagę złota, więc zestaw płytek kątowych jest wręcz niezbędny, bo umożliwia osiągnięcie wysokiej dokładności, co w efekcie wpływa na jakość i użyteczność gotowego produktu. W praktyce inżynierskiej korzysta się z tych płytek, by sprawdzić kąty w projektach budowlanych, co odpowiada normom branżowym, jak na przykład PN-EN ISO 2768. Używanie takich narzędzi w odpowiednich warunkach sprawia, że błędy są minimalne i wszystko działa jak należy.
No, kątomierz z poziomicą, kątomierz warsztatowy i kątownik uniwersalny to narzędzia, które można wykorzystać do pomiaru kątów, ale nie są one za bardzo odpowiednie do precyzyjnych pomiarów mechanicznych, z jakimi mamy do czynienia przy użyciu zestawu płytek kątowych. Kątomierz z poziomicą, co prawda użyteczny w różnych sytuacjach, głównie nadaje się do pomiaru kątów w płaszczyznach poziomych i pionowych, co trochę ogranicza jego zastosowanie tam, gdzie trzeba być dokładnym w pomiarach kątów w elementach mechanicznych. Kątomierz warsztatowy, pomimo że można go używać do ogólnych pomiarów, ma ograniczenia w precyzji w porównaniu do zestawu płytek, co może prowadzić do błędów przy projektach, które wymagają naprawdę wysokiej dokładności. Kątownik uniwersalny sprawdza się przy weryfikowaniu kątów prostych czy wyznaczaniu linii, ale nie pomoże w pomiarze konkretnych wartości kątów z wymaganą dokładnością. Często popełnia się błąd skupiając na uniwersalności tych narzędzi, które w rzeczywistości nie spełniają wymagań w precyzyjnych zastosowaniach. Dlatego warto dobierać narzędzia zgodnie z tym, czego wymaga dany projekt, zwracając uwagę na standardy i dobre praktyki w inżynierii mechanicznej.
