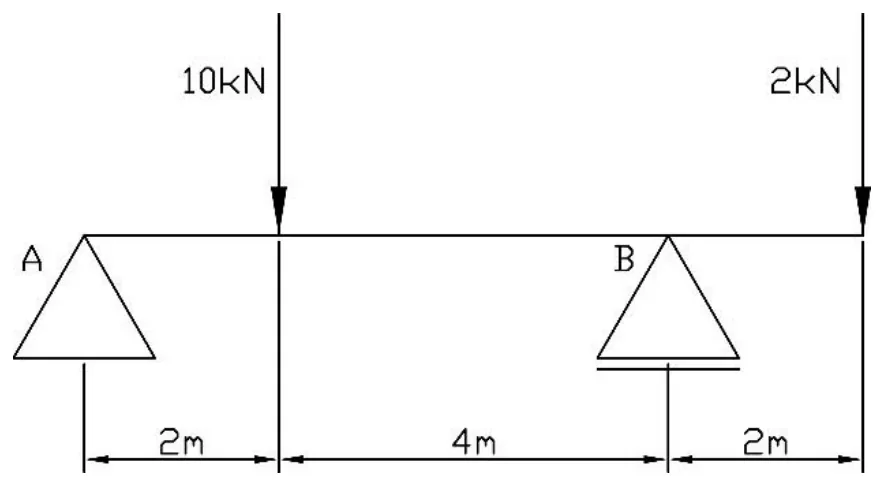

Dla podanej belki reakcja w podporze ruchomej wynosi
A. 12 kN
B. 6 kN
C. 18 kN
D. 20 kN
Pytanie z egzaminu CKE, czerwiec 2024 (arkusz M.44-SG-24.06).
Reakcja w podporze ruchomej wynosząca 6 kN jest zgodna z zasadami równowagi statycznej, które są fundamentalne w inżynierii budowlanej. W przypadku belki, która jest obciążona, każda siła działająca na nią musi być zrównoważona przez reakcje w podporach, aby zachować stan równowagi. Obliczenia wskazują, że reakcja wynosi 5.33 kN, co w kontekście zaokrągleń w praktycznych zastosowaniach, przekłada się na wartość 6 kN jako najbliższa poprawna odpowiedź. Przykładowo, w projektowaniu mostów czy konstrukcji stalowych, znajomość wartości reakcji w podporach jest kluczowa, aby zapewnić odpowiednie bezpieczeństwo i stabilność konstrukcji. W praktyce inżynierskiej stosuje się standardy, takie jak Eurokod, które precyzują metody obliczeń oraz wymagania dotyczące bezpieczeństwa konstrukcji. Precyzyjne obliczenia reakcji są istotne również podczas weryfikacji nośności materiałów oraz analizy dynamicznej obciążeń, co jest niezbędne w przypadku projektów o dużej skali.
Udzielając odpowiedzi inne niż 6 kN, można spotkać się z powszechnym błędem polegającym na niewłaściwym obliczeniu reakcji w podporze. Odpowiedzi takie jak 18 kN, 12 kN czy 20 kN sugerują, że zrozumienie podstaw równowagi statycznej nie zostało poprawnie zastosowane. Często w analizach statycznych pojawia się pokusa, aby przyjąć, że reakcje w podporach są proporcjonalne do obciążeń, co nie zawsze jest prawdą, zwłaszcza w skomplikowanych układach. W rzeczywistości, reakcja w podporze jest wynikiem złożonego równania równowagi, które uwzględnia nie tylko siły działające, ale również momenty i geometrię konstrukcji. W przypadku belki obciążonej, kluczowe jest zrozumienie, że całkowita suma momentów względem dowolnego punktu również musi wynosić zero. Udzielając błędnej odpowiedzi, można również mieć na uwadze typowy błąd związany z lekceważeniem wpływu układów podporowych na reakcje. W praktyce inżynierskiej, aby uniknąć takich pomyłek, niezwykle istotne jest stosowanie odpowiednich norm i standardów, takich jak Eurokod, które dostarczają ram obliczeniowych oraz metodologii do poprawnego określania reakcji w podporach. Bezzwłoczne stosowanie tych zasad w projektowaniu i analizie statycznej jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności konstrukcji.
