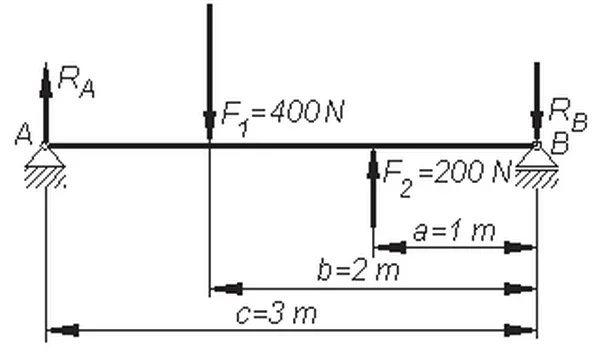

Dla belki przedstawionej na rysunku wartość reakcji RA wynosi
A. 300 N
B. 400 N
C. 150 N
D. 200 N
Pytanie z egzaminu CKE, październik 2013 (arkusz M.44-X-13.10).
Twoja odpowiedź to 200 N, co fajnie pasuje do analizy sił i momentów dla belki. Jak mamy belkę podpartą w punktach, jak w naszym przypadku punkt A, to ważne jest, żeby sięgnąć po równania równowagi. Suma sił w pionie musi wynosić zero, a momenty też muszą być zrównoważone. Kiedy obliczyliśmy momenty w punkcie A, to wyszło nam, że reakcja RB to 300 N, co daje nam dobry punkt wyjściowy do dalszej roboty. Później, stosując równanie do sił pionowych, doszliśmy do wartości dla reakcji RA, która wynosi 200 N. Na pewno warto znać tę metodę analizy, bo to podstawa inżynierii i pomaga przy projektowaniu różnych konstrukcji, na przykład mostów czy budynków, gdzie musimy wszystko dobrze przeanalizować. Dzięki tym obliczeniom możemy zrozumieć, jak nasze działania wpływają na budowanie bezpiecznych i efektywnych struktur.
Jak się przyjrzymy odpowiedziom, to widać, że czasem można źle zrozumieć zasady równowagi sił i momentów. Dużo osób może myśleć, że suma sił musi być równa największej z sił, co prowadzi do błędnych wyników. Na przykład, jeżeli ktoś wybrał 300 N, to może myśleć, że to dobra reakcja, ale obliczenia mówią, że ta wartość dotyczy innego miejsca na belce. Często popełnia się też błąd, pomijając momenty, a to jest istotne w analizie konstrukcyjnej. Moment obliczamy, mnożąc siłę przez odległość od punktu obrotu; jeśli to zaniedbamy, to nasze wyniki będą niekompletne. W inżynierii, zwłaszcza przy projektowaniu, każda siła powinna być dokładnie policzona, bo to wpływa na stabilność całej konstrukcji. Mylne podejście do momentów może prowadzić do poważnych problemów, jak uszkodzenia budynków. Dlatego ważne, żeby stosować metody, które biorą pod uwagę wszystkie siły i momenty, żeby uzyskać dobre wyniki. Równania równowagi to fundament inżynierii, a ich zrozumienie to klucz do sukcesu w tej dziedzinie.
